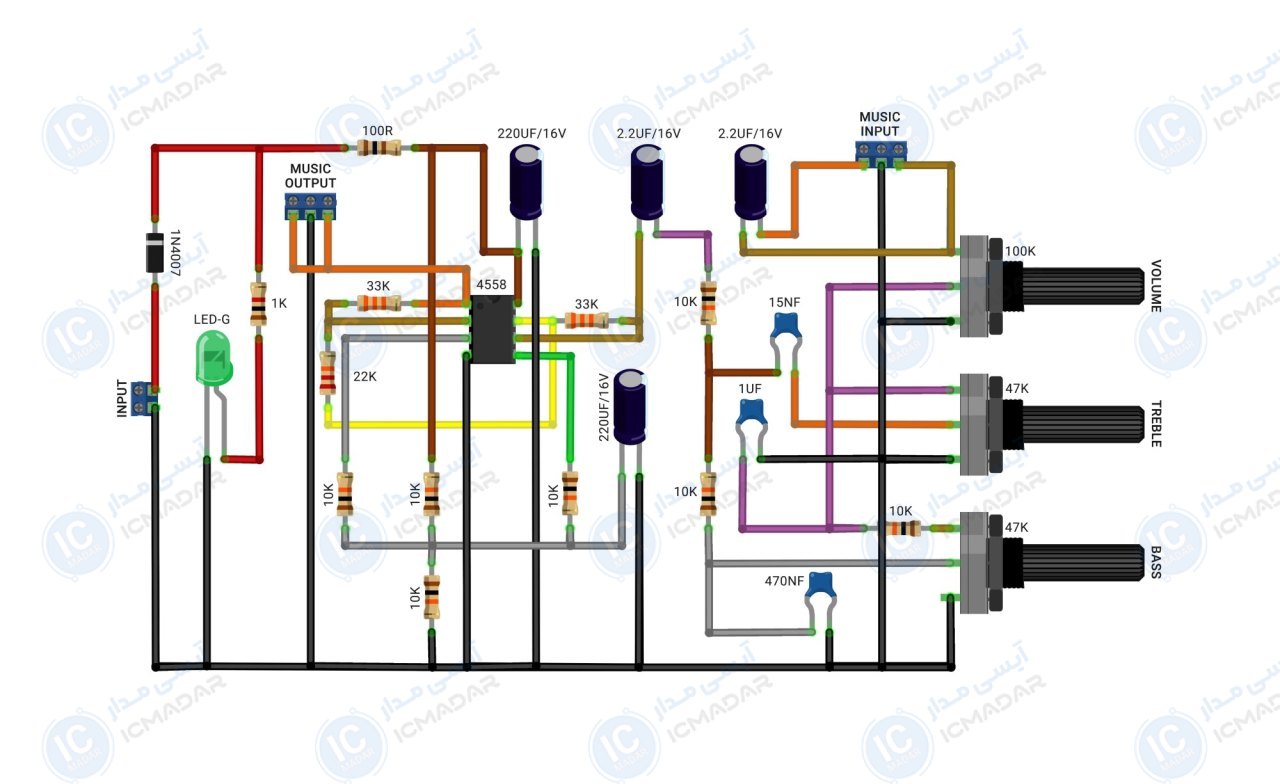

مدار کنترل تون صدا سه ولوم مونو

مشخصات فنی

• • تراشه : 4558
• • ولتاژ کاری : 12 ولت
• • نوع ورودی : مستقیم
• • جریان مصرفی : 50 میلی‌آمپر
• • حالت خروجی صدا : مونو
• • کنترلرها : تریبل، بم و حجم صدا
• • کیفیت صدای خروجی : بالا
• • نویز صدا : بسیار کم
• • پی سی بی : 90 در 30 میلیمتر
• • تعداد قطعات : 25 عدد

لیست قطعات

• آیسی 4558
• خازن 220 میکرو فاراد 16 ولت دو عدد
• خازن 2.2 میکرو فاراد 16 وت دو عدد
• خازن 1 میکرو فاراد مولتی لایر
• خازن 470 نانو فاراد مولتی لایر
• خازن 15 نانو فاراد مولتی لایر
• دیود 1N4007
• ولوم 100 کیلو اهم
• ولوم 47 کیلو اهم دو عدد
• مقاومت 33 کیلو اهم دو عدد
