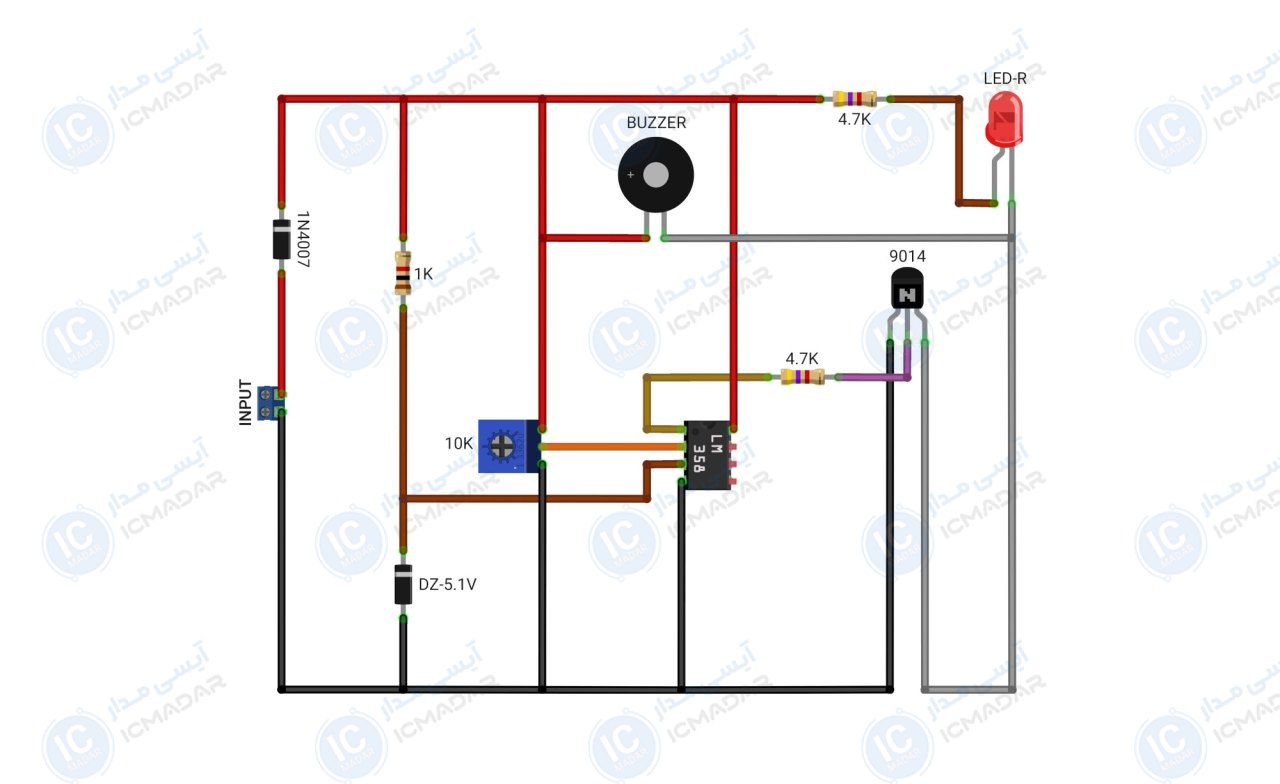

مدار هشدار تخلیه شارژ باطری 12 ولت
حفاظت از باتری خودرو | جلوگیری از آسیب به انواع باطری | استفاده در اینورترها
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : LM358
- • ورودی ولتاژ : تغذیه از باطری
- • جریان مصرفی: 20 میلیآمپر
- • باطری پشتیبانی : 12 ولت
- • هشدار : بازر و ال ای دی
- • توان مصرفی : کمتر از 1 وات
- • نوع تشخیص : تخیله شارژ
- • تنظیم حساسیت : دارد
- • پی سی بی : 35 در 35 میلمیتر
- • تعداد قطعات : 10 عدد
لیست قطعات
- آیسی LM358
- ترانزیستور 9014
- مولتی ترن 10 کیلو اهم
- مقاومت 4.7 کیلو اهم دو عدد
- مقاومت 1 کیلو اهم
- ال ای دی مات قرمز
- دیود زنر 5.1 ولت
- دیود 1N4007
- بازر 12 ولت
آشنایی با قطعات مدار

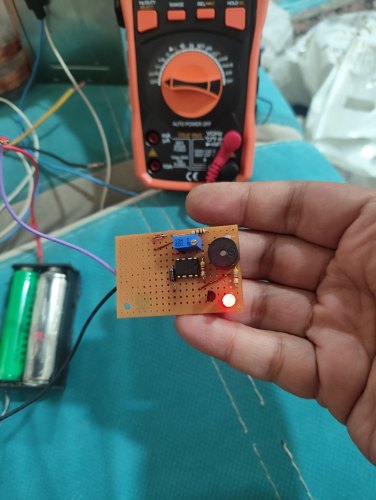

تا الان ۳ نفر این پروژه رو ساختند!
