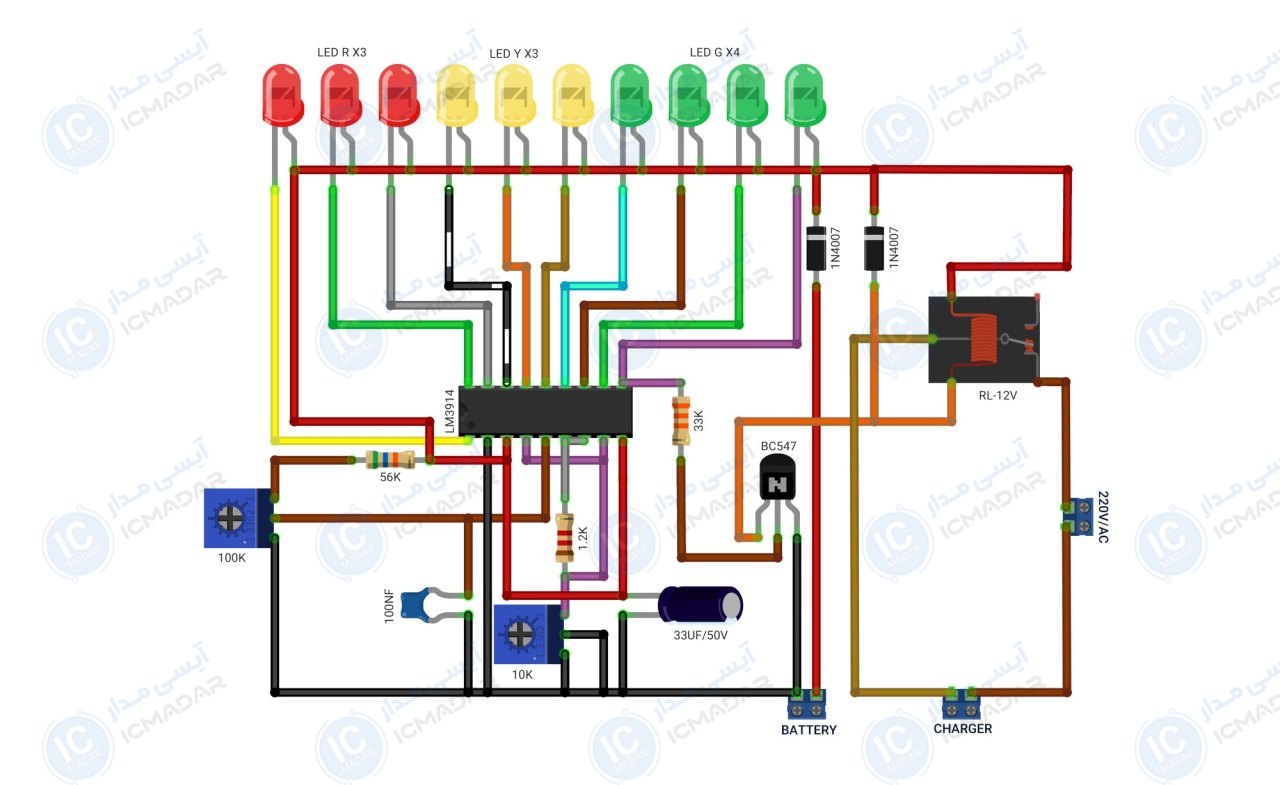

مدار نمایشگر میزان باطری و قطع شارژ
نمایش میزان شارژ باتری خودرو | جلوگیری از شارژ بیش از حد باتری | نمایش وضعیت شارژ باتریها
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : LM3914
- • تغذیه : مستقل ندارد
- • پشتیبانی : انواع باطری 12 ولت
- • جریان مصرفی : 50 میلیآمپر
- • نوع نمایشگر : ال ای دی
- • ویژگی : کنترل کامل شارژ
- • کنترل حساسیت : دارد
- • نمایش ولتاژ لحظهای : دارد
- • پی سی بی : 50 در 80 میلیمتر
- • تعداد قطعات : 22 عدد
لیست قطعات
- ایسی LM3914
- ترانزیتستور BC547
- خازن 33 میکرو فاراد 50 ولت
- خازن 100 نانو فاراد مولتی لایر
- رله 12 ولت
- دیود 1N4007 دو عدد
- مولتی ترن 10 کیلو اهم
- مولتی ترن 100 کیلو اهم
- مقاومت 56 کیلو اهم
- مقاومت 1.2 کیلو اهم
- مقاومت 33 کیلو اهم
- ال ای دی قرمز مات سه عدد
- ال ای دی زرد مات سه عدد
- ال ای دی سبز مات چهار عدد
آشنایی با قطعات مدار

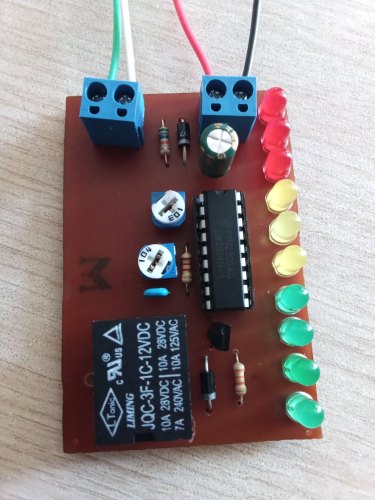

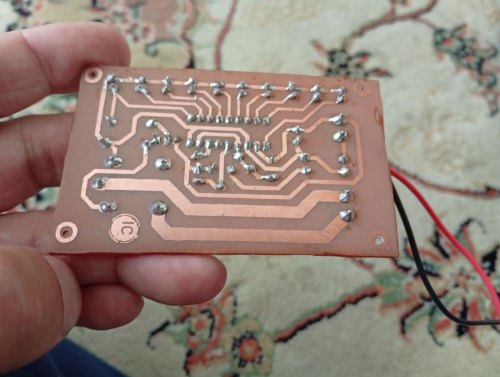

تا الان ۲ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
