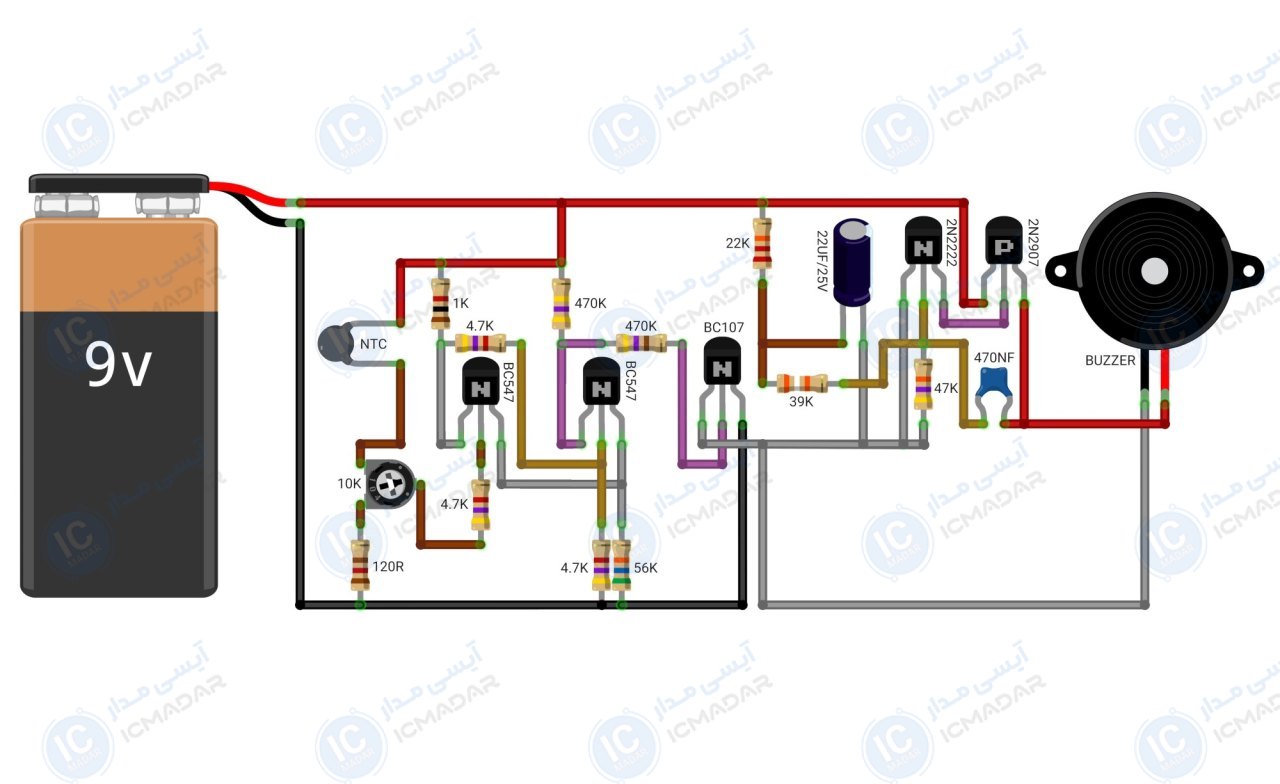

مدار هشدار آتش با آژیر
هشدار آتش در خانه | محافظت از مراکز داده | سیستم هشدار مدارس
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 100 میلی آمپر
- • سنسور : NTC
- • نوع سنجش : گرما
- • هشدار دهنده : بازر
- • بلندی صدا : حدود 85 دسیبل
- • ویژگی : تنظیم حساسیت
- • پی سی بی : 69 در 39 میلمیتر
- • تعداد قطعات : 21 عدد
لیست قطعات
- ترانزیستور 2N2222
- ترانزیستور 2N2907
- ترانزیستور BC547 دو عدد
- ترانزیستور BC107
- سنسور حرارتی 10 کیلو اهم
- خازن 22 میکرو فاراد 25 ولت
- خازن 470 نانو فاراد
- پتانسیومتر 10 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 47 کیلو اهم
- مقاومت 470 کیلو اهم دو عدد
- مقاومت 4.7 کیلو اهم سه عدد
- مقاومت 39 کیلو اهم
- مقاومت 22 کیلو اهم
- مقاومت 120 اهم
- مقاومت 56 کیلو اهم
- بازر 5 ولت
آشنایی با قطعات مدار
