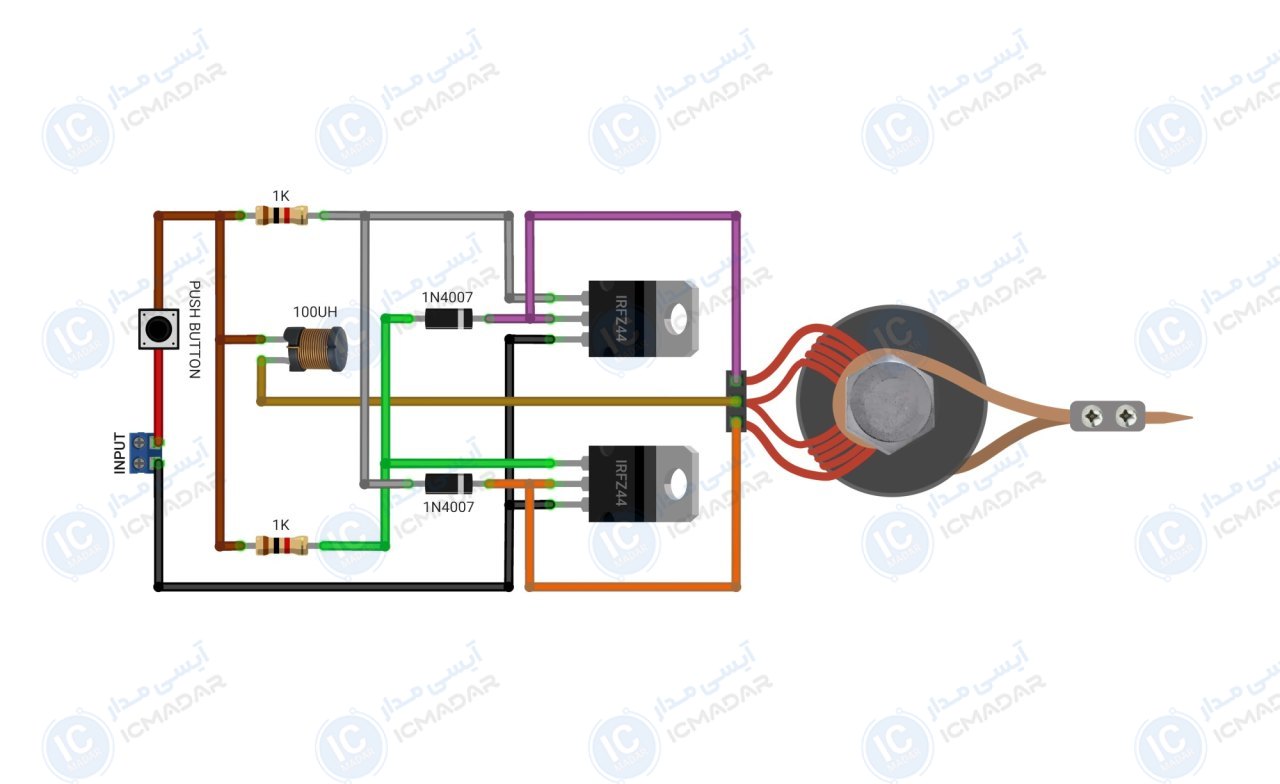

مدار هویه القایی 60 وات
لحیمکاری قطعات روی برد | مونتاژ قطعات الکترونیکی | تعمیر تجهیزات الکترونیکی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان موردنیاز : 5 آمپر
- • توان مصرفی : 60 وات
- • روش گرم شدن : القایی
- • سرعت گرم شدن : سریع
- • نویز مدار : بسیار کم
- • دقت مونتاژ : بالا
- • پی سی بی : 100 در 35 میلی آمپر
- • تعداد قطعات : 8 عدد
لیست قطعات
- ماسفت IRFZ44 دو عدد
- دیود 1N4007 دو عدد
- مقاومت 1 کیلو اهم دو عدد
- سلف بشکه ایی 100 میکرو هانری
- تک سوئیچ
آشنایی با قطعات مدار
