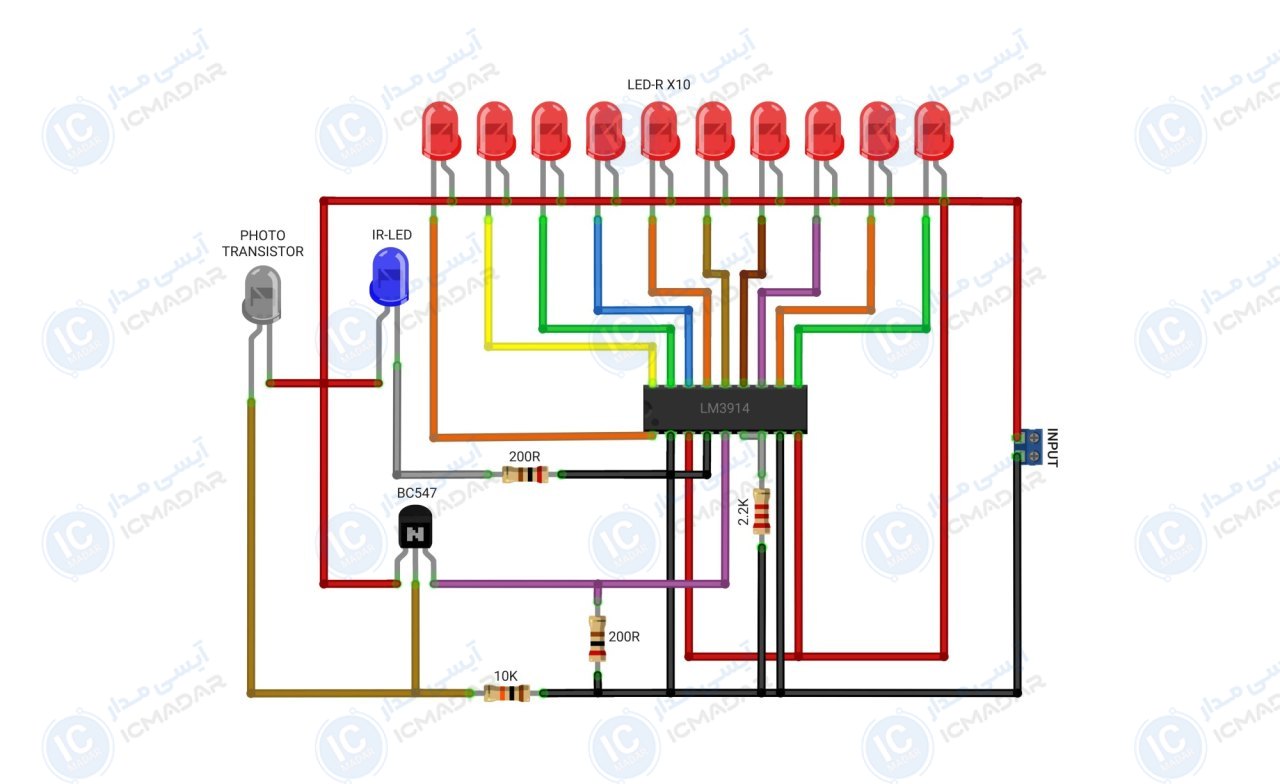

مدار حسگر مجاورتی با خروجی 10 الایدی
سنسور تشخیص فاصله برای رباتها | سیستم هشدار نزدیکی | اندازهگیری فاصله در پروژهها
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • آیسی کنترل : LM3914
- • تغذیه ورودی : 5 تا 12 ولت
- • نوع ورودی : مستقیم
- • جریان موردنیاز : 50 میلیآمپر
- • خروجی : 10 الایدی
- • مصرف توان : کمتر از 1 وات
- • تشخیص : وابسته به بازتاب IR
- • نوع سیگنال : مادون قرمز
- • پی سی بی : _
- • تعداد قطعات : 18 عدد
لیست قطعات
- آیسی LM3914
- ترانزیستور BC547
- مقاومت 2.2 کیو اهم
- مقاومت 10 کیو اهم
- مقاومت 200 اهم دو عدد
- الایدی قرمز مات 10 عدد
- فرستنده IR

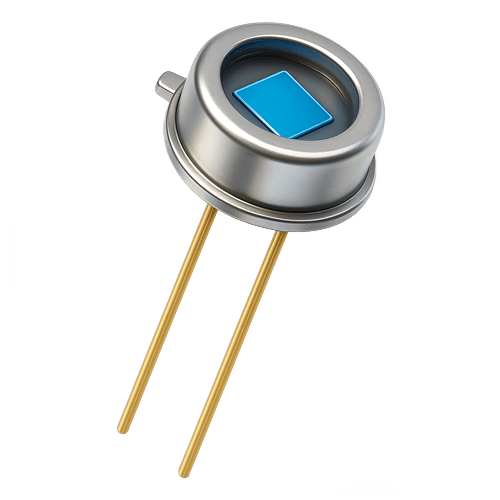

- فتودیود
آشنایی با قطعات مدار

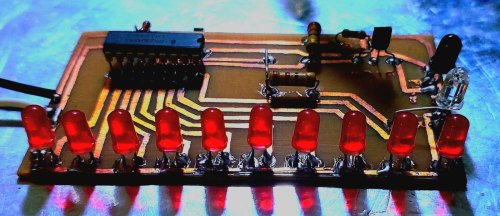

یک نفر این پروژه رو ساخته!
