مدار فلزیاب پالسی فلزجو FPI
جستجوی طلا و فلزات قیمتی | کارای امنیتی و پلیسی | پژوهشهای باستانشناسی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه ATmega328P
- • عمق زنی حداکثر 2 متر
- • تغذیه: 15 تا 24 ولت
- • تطبیق با خاک و شرایط محیطی
- • تنظیم سرعت سنس
- • تغییر دیجیتالی فرکانس و پهنای پالس
- • میتر دیجیتال برای قدرت سنس
- • فیلتر حذف نویز و املاح
- • سیستم حذف آهن
- • 12 نوع صدای مختلف
- • رمز عبور 16 رقمی
- • تنظیم نور و کنتراست صفحه
- • تفکیک صوتی و عددی
- • تشخیص نقطه دقیق هدف
- • اتصال لوپ در ابعاد مختلف
- • پی سی بی : 95x95 میلیمتر
- • تعداد قطعات: 60 عدد
لیست قطعات
- میکروکنترلر ATmega328P-PU
- ایسی LF357N
- رگلاتور L7805CV
- رگلاتور L7812CV
- ترانزیستور BS170
- ماسفت IRF840
- ترانزیستور BC337
- کریستال 20 مگاهرتز
- دیود 1N4148 دو عدد
- دیود 1N5819

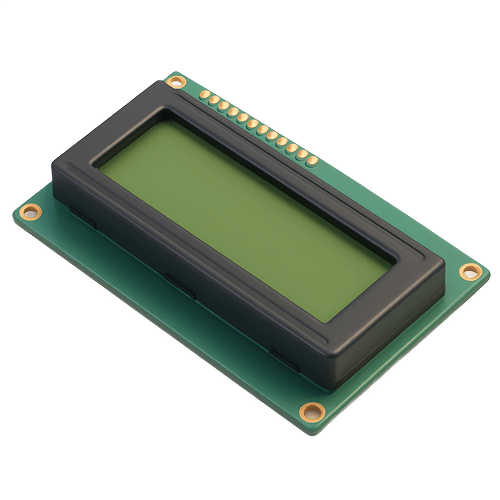

- ال سی دی کارکتری 16X2
- بلندگو یا هدفون
- خازن 10 میکرو فاراد 16 ولت
- خازن عدسی 18 پیکو فاراد دو عدد
- خازن 100 نانو فاراد عدسی دوزاده عدد

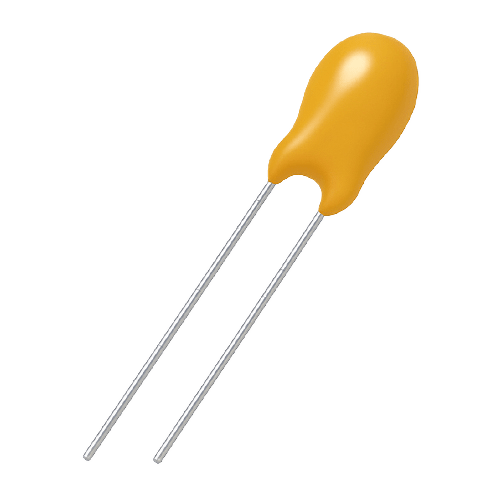

- خازن 100 میکرو فاراد 16 ولت تانتالیوم دو عدد
- خازن 5 پیکو فاراد عدسی
- خازن 2.2 میکرو فاراد 16 ولت تانتالیوم
- خازن 470 میکروفاراد 16 ولت سه عدد
- خازن 4700 میکرو فاراد 16 ولت دو عدد
- خازن 1000 میکرو فاراد 16 ولت دو عدد
- خازن 2200 میکرو فاراد 25 ولت
- مقاومت 1 کیلو اهم سه عدد
- مقاومت 47 اهم دو عدد
- مقاومت 10 کیلو اهم
- مقاومت 4.7 کیلوا هم سه عدد
- مقاومت 2.2 کیلو اهم
- مقاومت 10 اهم دو عدد
- مقاومت 1.5 کیلو اهم
- مقاومت 1.8 کیلو اهم
- مقاومت 1 مگا اهم
- مقاومت 100 اهم
- مقاومت 390 اهم 2 وات دو عدد
- مقاومت 18 کیو اهم
- مقاومت 22 کیلو اهم

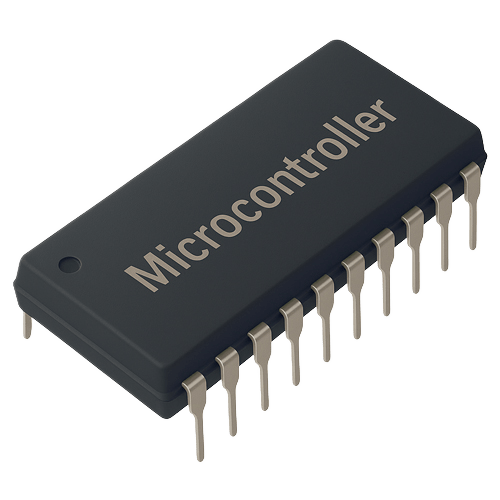

آشنایی با قطعات مدار

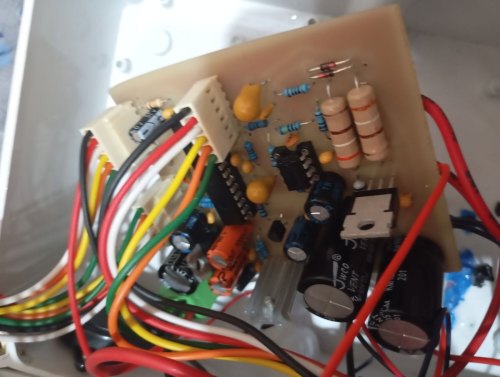

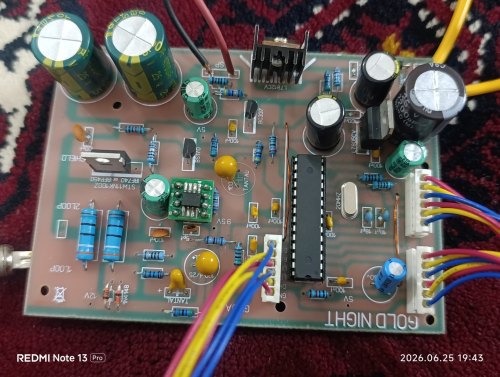

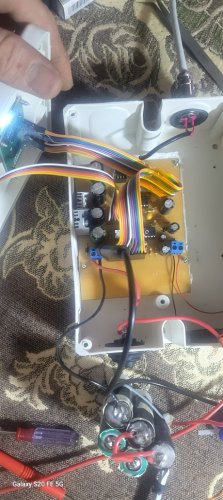

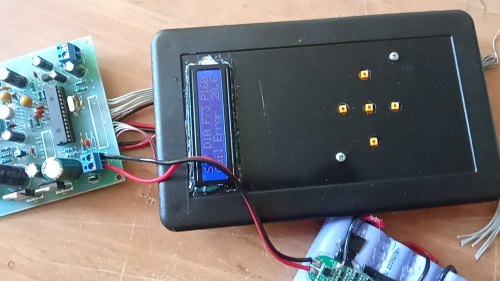

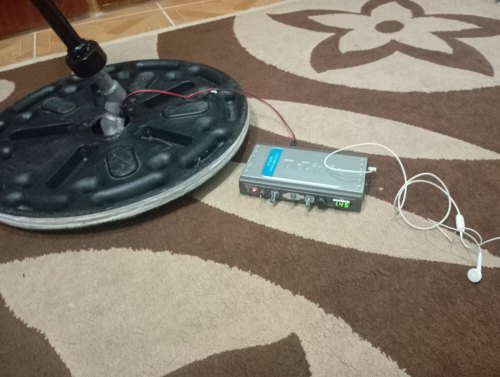

تا الان ۲۱ نفر این پروژه رو ساختند!
