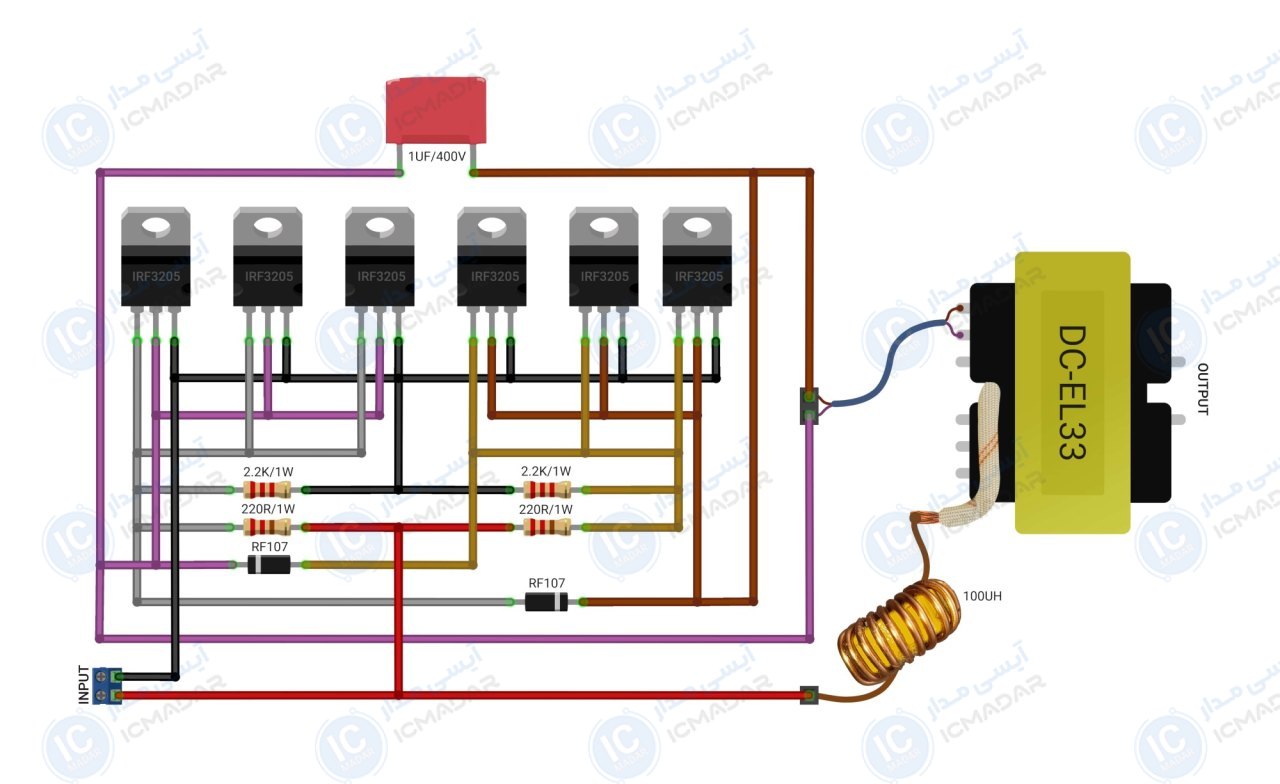

مدار اینورتر 450 وات با ترانس ATX
استفاده در سیستمهای خورشیدی | تغذیه تجهیزات الکترونیکی | استفاده در کمپینگ و مسافرت
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 12 ولت
- • نوع ورودی : مستقیم
- • ولتاژ خروجی : 220 ولت
- • نوع خروجی : متناوب
- • توان خروجی : 450 وات
- • درایو ماسفت : شش عدد
- • نوع ترانس : ATX آماده
- • راندمان انرژی : حدود 85%
- • پی سی بی : 13x45mm
- • تعداد قطعات :14 عدد
لیست قطعات
- ماسفت IRF3205 شش عدد
- خازن پلی استر 400 ولت
- دیود FR107 دو عدد
- مقاومت 2.2 کیلو اهم 1 وات دو عدد
- مقاومت 220 اهم 1 وات دو عدد
- سلف 100 میکروهانری
آشنایی با قطعات مدار

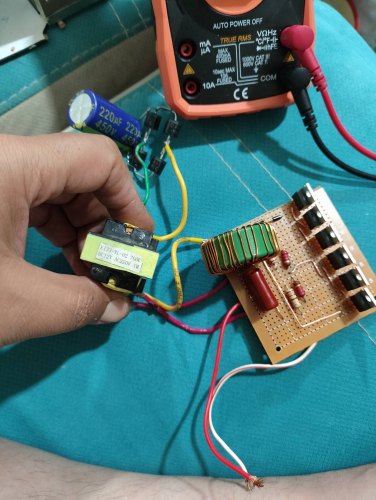

تا الان ۲ نفر این پروژه رو ساختند!
