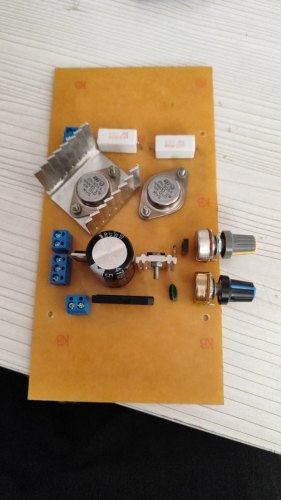

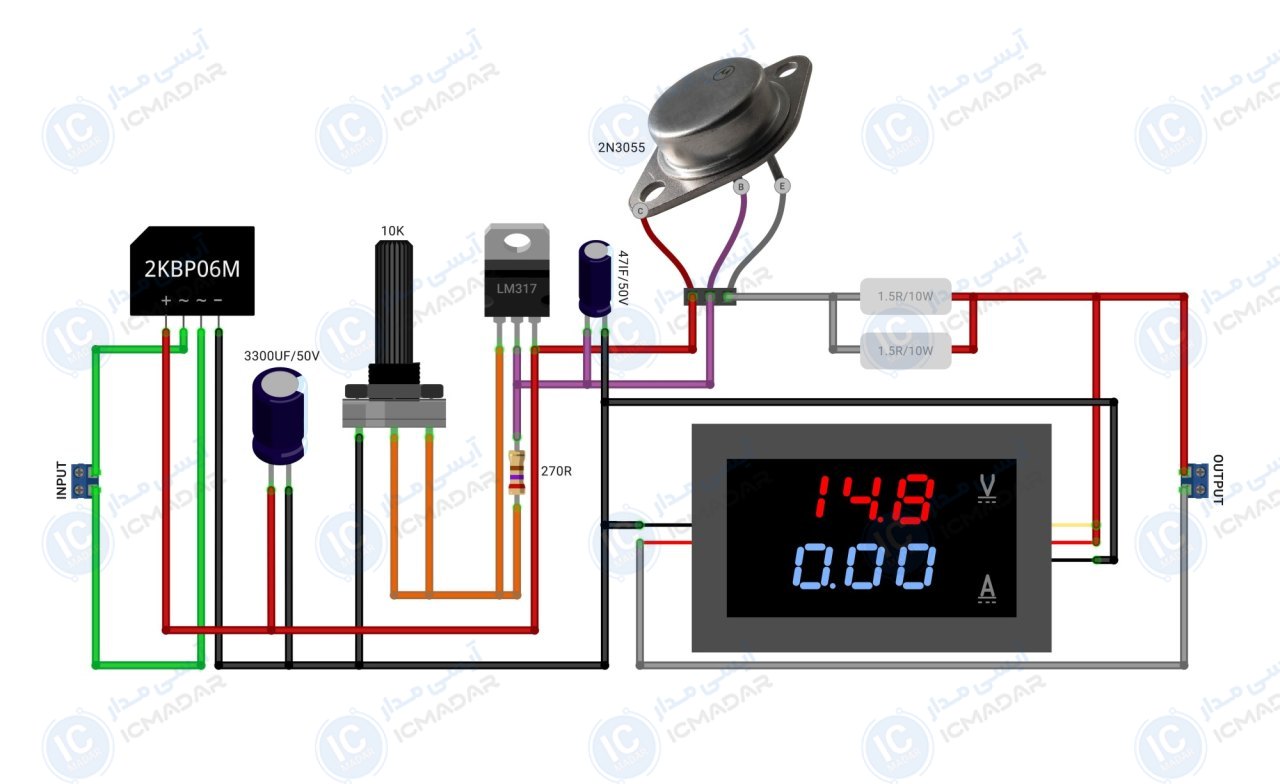

مدار منبع تغذیه 1.2 تا 37 ولت 3 آمپری

مشخصات فنی

• • ورودی : 220 ولت متناوب
• • دامنه ولتاژ : 1.2 تا 37 ولت
• • ماکزیموم جریان خروجی : 3 آمپر
• • قابلیت کنترل ولتاژ : بله
• • دقت خروجی : ±0.1 ولت
• • تغذیه ورودی : 12 تا 30 ولت
• • نمایشگر : دارد
• • نشانگر ال ای دی : بله
• • پی سی بی : 100 در 87 میلیلمتر
• • تعداد قطعات : 10 عدد

لیست قطعات

• رگلاتور LM317
• ترانزیستور 2N3055
• خازن 3300 میکرو فاراد 50 ولت
• خازن 47 میکرو فاراد 50 ولت
• مقاومت آجری 1.5 اهم 10 وات دو عدد
• مقاومت 270 اهم
• ولوم 10 کیلو اهم
• پل دیود
• پنل ولتمر و امپر متر
