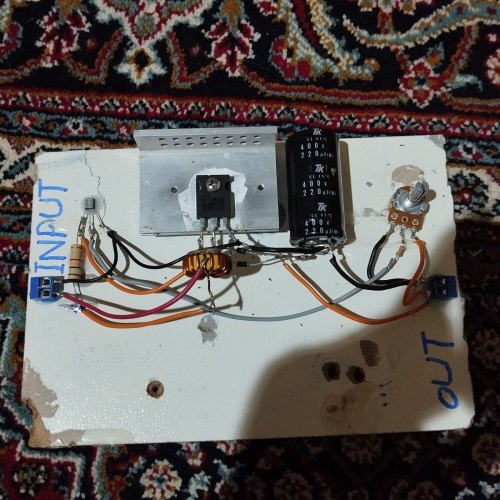

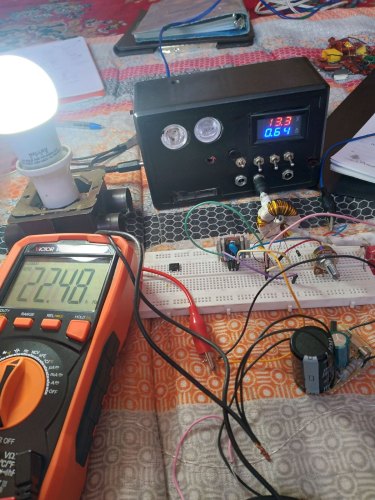

مدار کانورتر DC به DC متغیر 12 تا 220 ولت

مشخصات فنی

• • ولتاژ تغذیه : 3.7 تا 12 ولت
• • نوع ورودی : مستقیم
• • ولتاژ خروجی : 12 تا 220 ولت
• • جریان خروجی : 1.5 آمپر
• • خروجی ولتاژ : قابل تنظیم
• • نوسان‌ساز : مبتنی بر ترانزیستور
• • نوع مبدل : DC به DC
• • عملکرد مبدل : افزاینده
• • پی سی بی : 45 در 50 میلیمتر
• • تعداد قطعات : 9 عدد

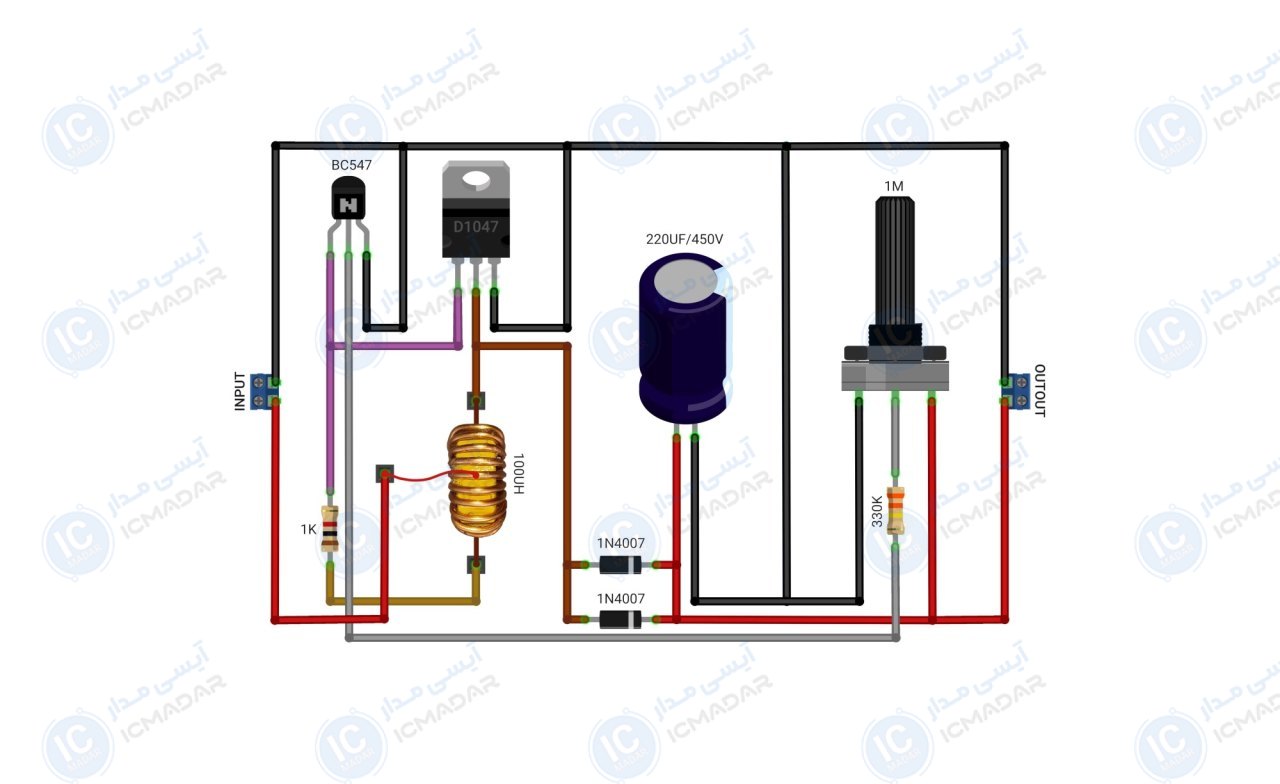

لیست قطعات

• ترانزیستور D1047
• ترانزیستور BC547
• دیود 1N4007 دو عدد
• خازن 220 میکرو فاراد 450 ولت
• مقاومت 330 کیو اهم
• مقاومت 1 کیلو اهم
• ولوم 1 مگا اهم
• سلف 100 میکروهانری
