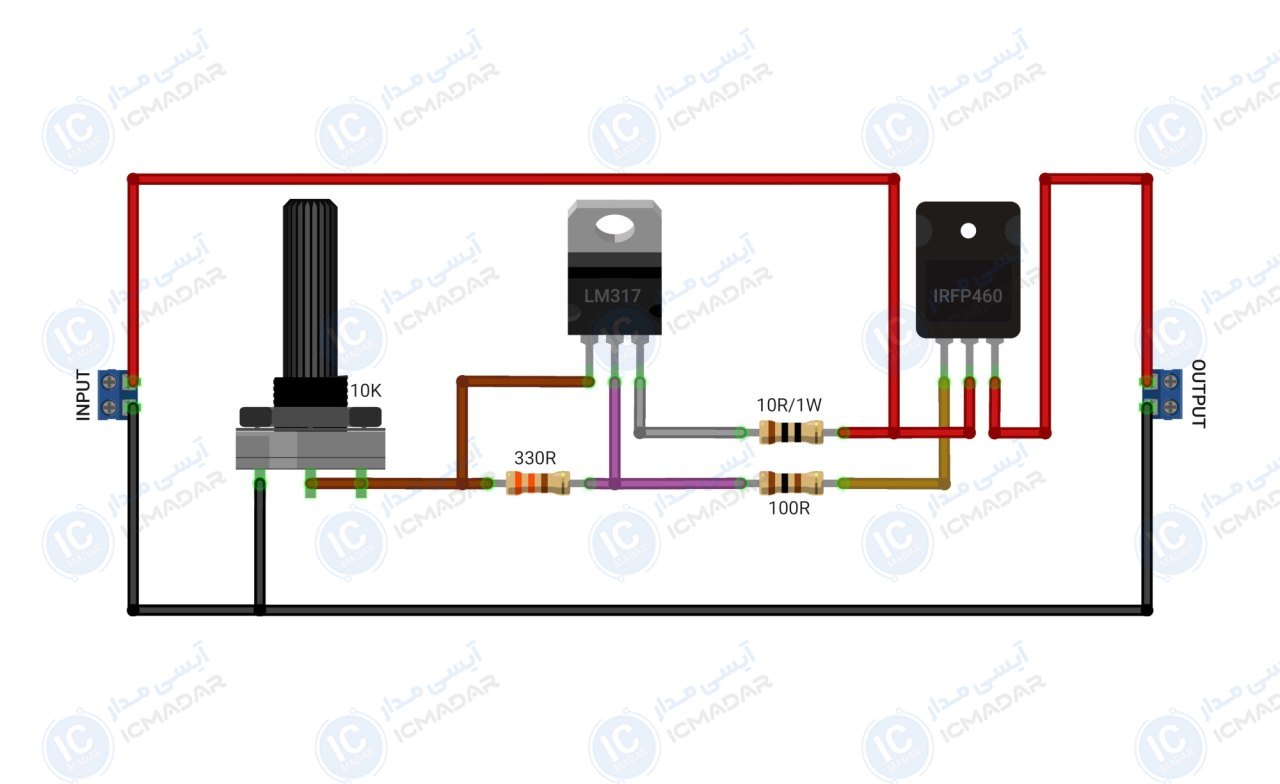

مدار منبع تغذیه 0 تا 40 ولت 20 آمپر

مشخصات فنی

• • دامنه ولتاژ : 0 تا 40 ولت
• • ماکزیموم جریان خروجی : 20 آمپر
• • قابلیت کنترل ولتاژ : بله
• • قابلیت کنترل جریان : خیر
• • حدود توان خروجی : 90 وات
• • تغذیه ورودی : 4.5 تا 35 ولت
• • نوع تغذیه ورودی : مستقیم
• • نشانگر ال ای دی : خیر
• • پی سی بی : 42 در 28 میلیمتر
• • تعداد قطعات : 6 عدد

لیست قطعات

• ترانزیستور IRFP460
• مقاومت 330 اهم
• مقاومت 10 اهم 1 وات
• مقاومت 100 اهم
• رگولاتور LM317
• ولوم 10 کیلو اهم
