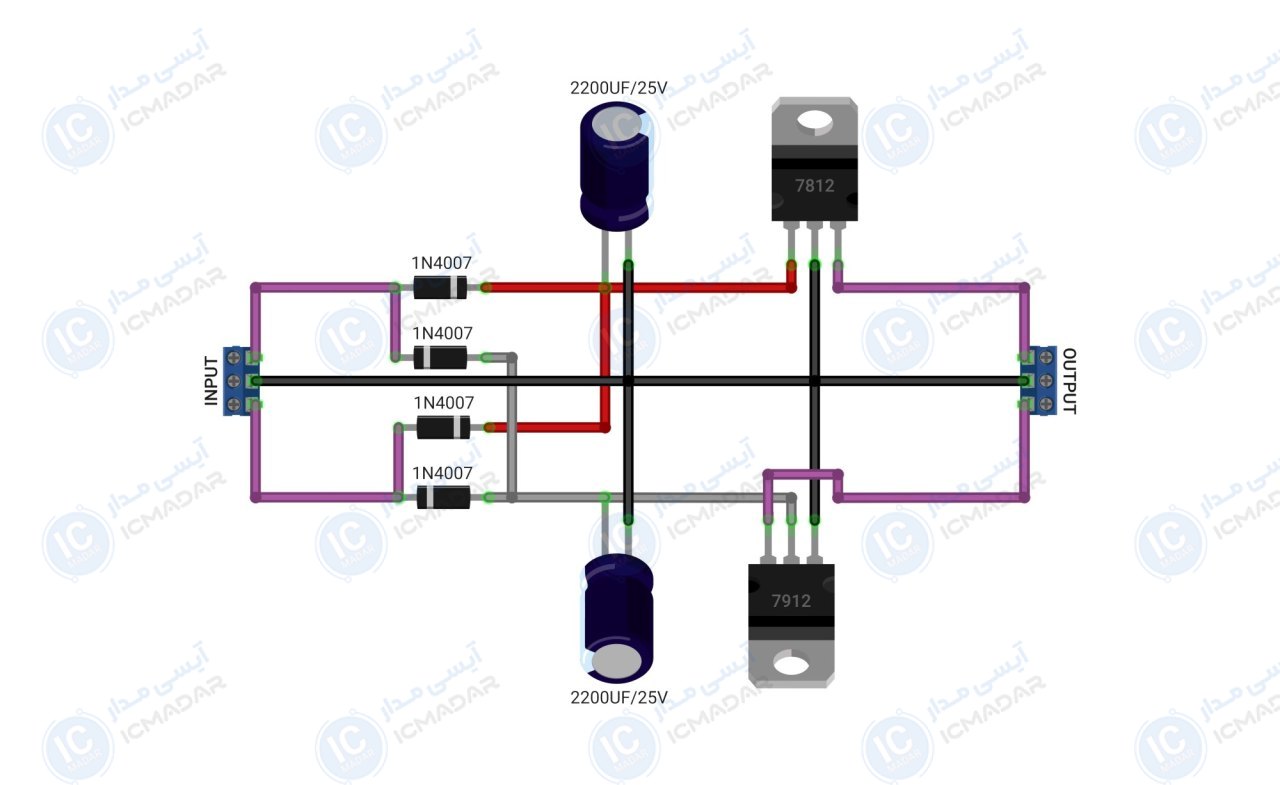

مدار 12 ولت دوبل

مشخصات فنی

• • تغذیه ورودی : 14 تا 35 ولت
• • دامنه ولتاژ : 12 ولت ثابت
• • جریان خروجی : 1 آمپر
• • ولتاژ خروجی : +12 و _12
• • مصرف توان مدار : بسته به بار
• • عداد خروجی‌ها : دوگانه
• • نوع تغذیه ورودی : مستقیم
• • نشانگر ال ای دی : خیر
• • پی سی بی : 55 در 30 میلیمتر
• • تعداد قطعات : 8 عدد

لیست قطعات

• رگلاتور 7812
• رگلاتور 7912
• خازن 2200 میکرو فاراد 50 ولت دو عدد
• دیود 1N4007 چهار عدد
