مدار جوش نقطه ایی با خازن
جوش نقطهای باطریهای لیتیومی | جوش زدن اتصالات فلزی کوچک | کارهای صنعتی سبک
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 12 ولت
- • نوع ورودی : متناوب
- • فرکانس ورودی : 50/60 هرتز
- • جریان لحظهای جوشکاری : بالا
- • جریان مورد نیاز : 3 آمپر
- • توان خروجی : بالا
- • زمان شارژ : حدود 2 ثانیه
- • ال ای دی نشانگر : دارد
- • پی سی بی : 65 در 40 میلیمتر
- • تعداد قطعات : 8 عدد
لیست قطعات
- خازن 6800 میکروفاراد 35 ولت چهار عدد
- دیود 1N5408
- پل دیود KBP307
- مقاومت 1 کیلو اهم
- ال ای دی مات آبی
آشنایی با قطعات مدار

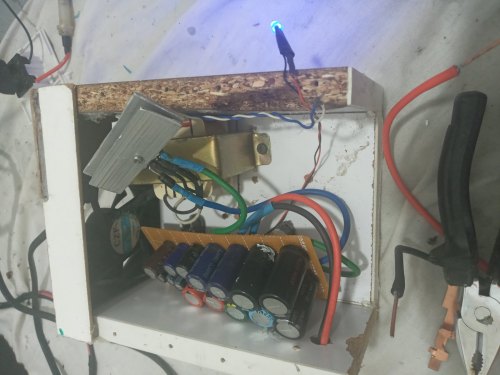

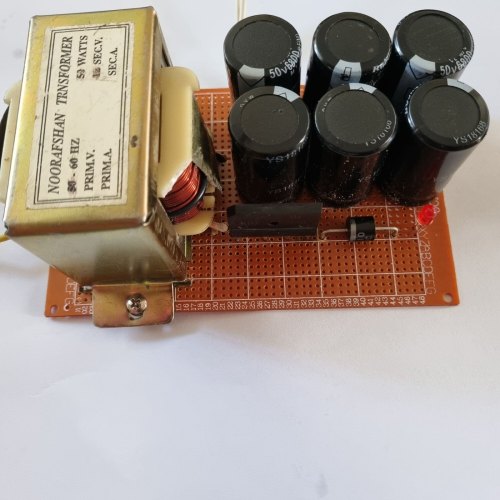

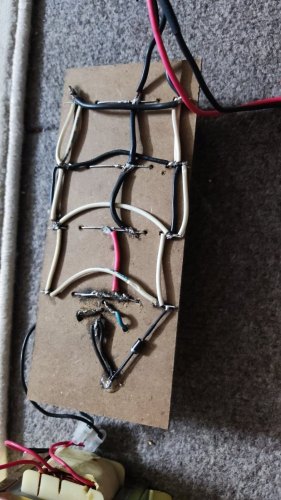

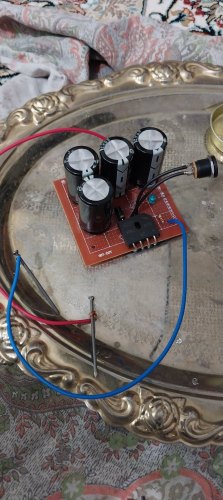

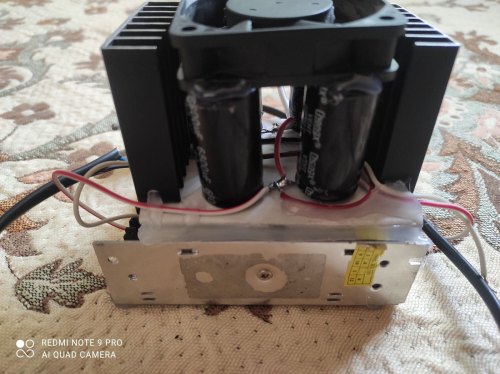

تا الان ۹ نفر این پروژه رو ساختند!
