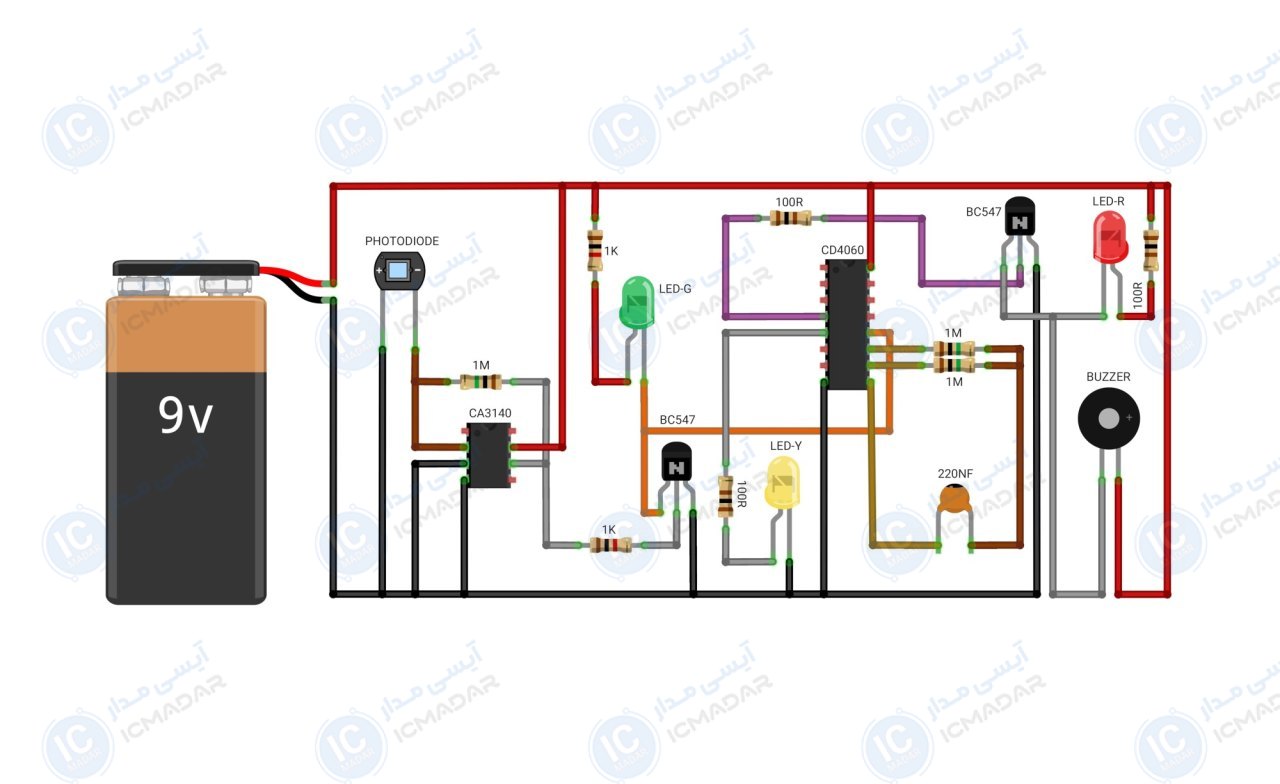

مدار اعلام آتش سوزی با فتودیود

مشخصات فنی

• • تقویت‌کننده : CA3140
• • ولتاژ کاری : 9 ولت
• • جریان مورد نیاز : 50 میلی‌آمپر
• • نوع حسگر : فتودیود
• • نوع هشدار : صوتی و نوری
• • توان مصرفی : 0.5 وات
• • دقت تشخیص : بالا
• • مصرف در استندبای : بسیار کم
• • پی سی بی : 70 در 27 میلیمتر
• • تعداد قطعات : 18 عدد

لیست قطعات

• ایسی CA3140
• ایسی CD4060
• ترانزیستور BC547 دو عدد
• ال ای دی مات قرمز
• ال ای دی مات سبز
• ال ای دی مات زرد
• فتو دیود BPW34
• مقاومت 1 مگا اهم سه عدد
• مقاومت 1 کیلو اهم دو عدد
• مقاومت 100 اهم سه عدد
