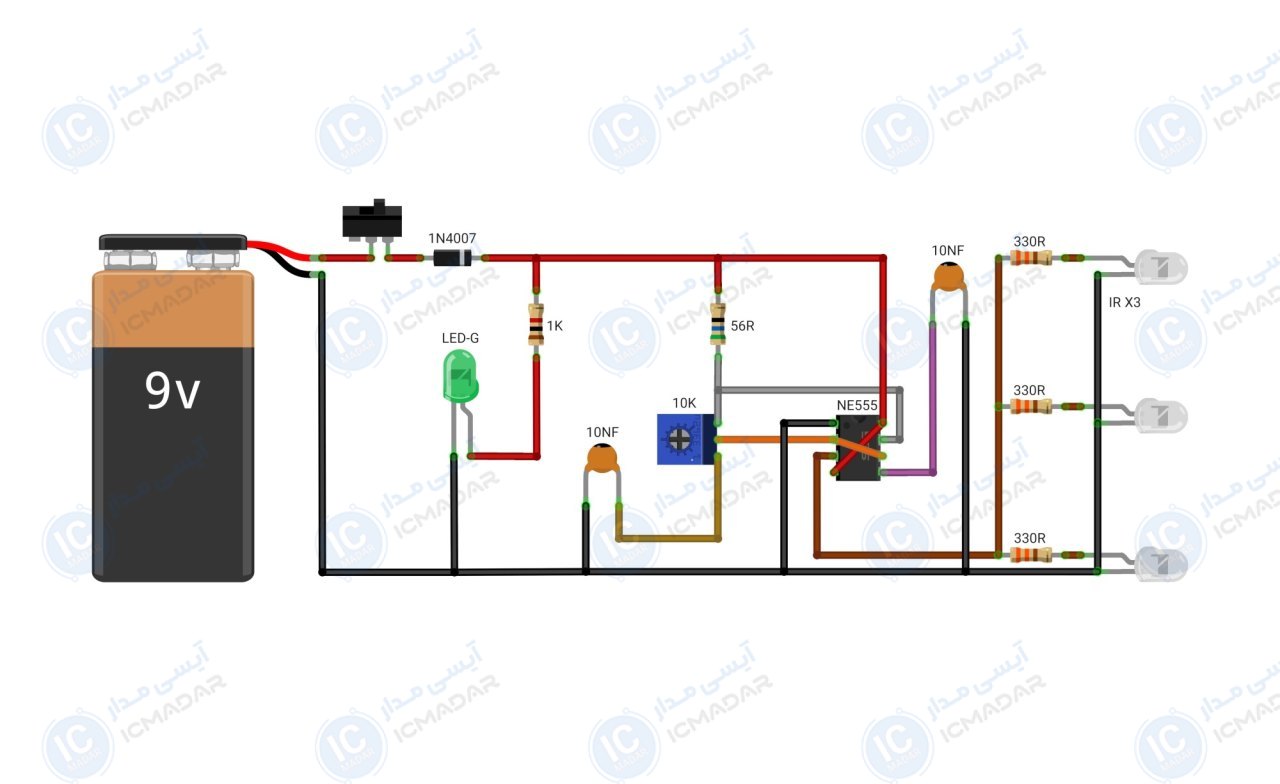

مدار مسدود کننده تجهیزات خانگی

مشخصات فنی

• • تراشه : NE555
• • ولتاژ کاری : 6 تا 9 ولت
• • نوع ولتاژ ورودی : مستقیم
• • جریان موردنیاز : 50 میلی‌آمپر
• • تعداد سنسور : سه عدد
• • محدوده عملکرد : چند متر
• • آیسی : مولتی‌ویبراتور آستابل
• • نشانگر ال ای دی : دارد
• • تعداد قطعات : 17 عدد
• • پی سی بی : 70 در 25 میلیمتر

لیست قطعات

• آیسی NE555
• فرستنده مادون قرمز سه عدد
• مولتی ترن 10 کیلو اهم
• دیود 1N4007
• خازن 10 نانو فاراد عدسی دو عدد
• ال ای دی مات سبز
• مقاومت 330 اهم سه عدد
• مقاومت 1 کیلو اهم
• مقاومت 56 اهم
• کلید قطع/وصل
