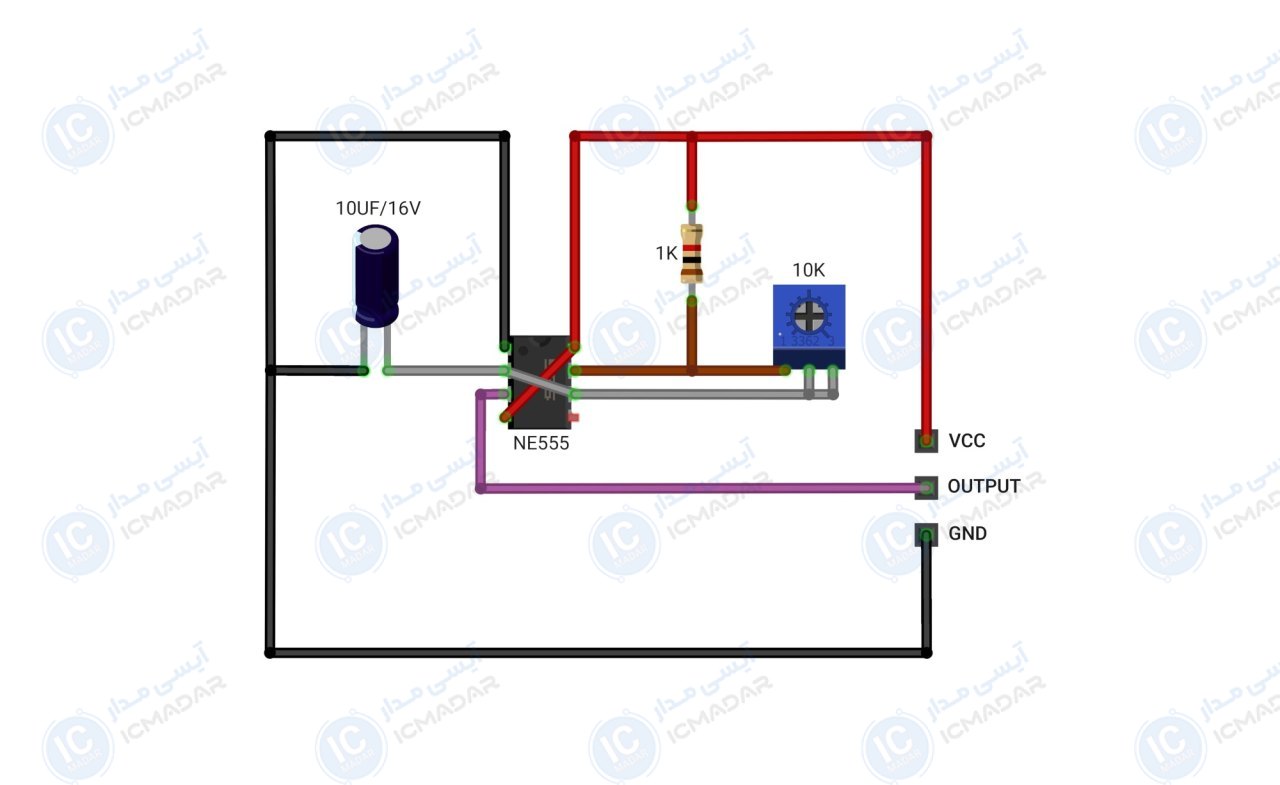

مدار سیگنال ژنراتور NE555
تولید سیگنال PWM | تحریک ورودی سنسورها | استفاده در پروژههای آموزشی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه ورودی : 5 الا 12 ولت
- • نوع ورودی : مستقیم
- • جریان مصرفی : 50 میلیآمپر
- • سیگنال خروجی : موج مربعی
- • دامنه : 4.2 تا 11.4 ولت
- • خروجی ها : تک کانال
- • نویز در خروجی : حداقل
- • دیوتی سایکل : 50 درصد
- • پی سی بی : 40 در 20 میلیمتر
- • تعداد قطعات : 4 عدد
لیست قطعات
- آیسی NE555
- خازن 10 میکرو فاراد 16 ولت
- مولتی ترن 10 کیلو اهم
- مقاومت 1 کیلو اهم
آشنایی با قطعات مدار

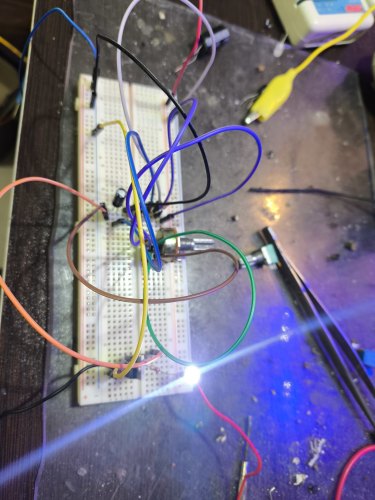

تا الان ۳ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
