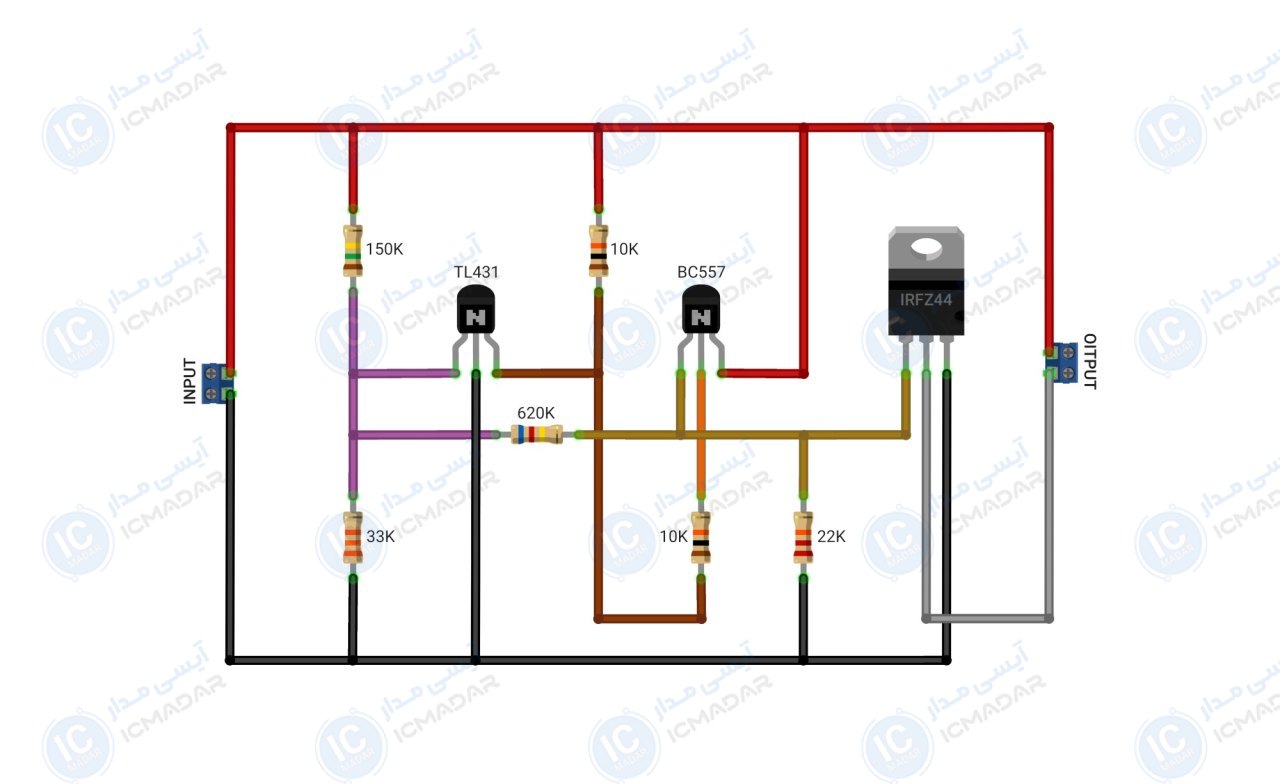

مدار محافظ باطری 12 ولت

مشخصات فنی

• • ورودی ولتاژ : 12 ولت
• • قابلیت قطع خودکار : دارد
• • نوع رگولاتور : TL431
• • ولتاژ قطع : 11.2 ولت
• • ولتاژ فول : 13.7 ولت
• • سرعت قطع و وصل : آنی
• • مصرف انرژی مدار : کم
• • پایداری مدار : بالا
• • پی سی بی : 55x30mm
• • تعداد قطعات : 9 عدد

لیست قطعات

• ماسفت IRFZ44
• ترانزیستور TL431
• ترانزیستور BC557
• مقاومت 620 کیلو اهم
• مقاومت 150 کیلو اهم
• مقاومت 33 کیلو اهم
• مقاومت 22 کیلو اهم
• مقاومت 10 کیلو اهم دو عدد
