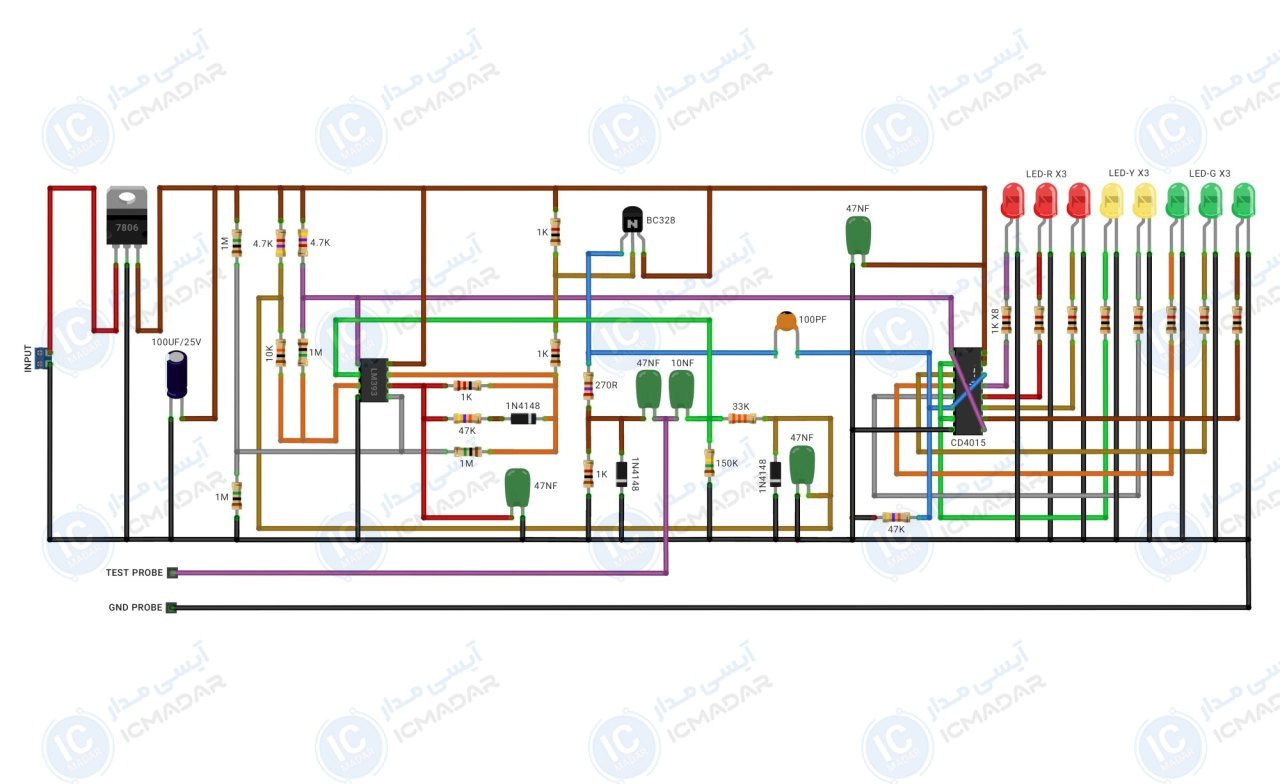

مدار تستر حلقه آبی
تست سلامت ترانسفورمر ها | تست القایی و کیفیت ترانس | عیبیابی انواع تجهیزات الکترونیکی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه ورودی : 9 ولت
- • نوع ورودی : مستقیم
- • جریان مصرفی : 100 میلیآمپر
- • نوع نمایشگر : ال ای دی
- • توانایی تست انواع ترانس : بله
- • درایور نمایشگر : CD4015
- • نیاز به کالیبره : ندارد
- • سرعت تست : آنی
- • پی سی بی : 90 در 60 میلیمتر
- • تعداد قطعات : 45 عدد
لیست قطعات
- آیسی CD4015
- آیسی LM393
- ترانزیستور BC328
- رگلاتور 7806
- مقاومت 1 مگا اهم چهار عدد
- مقاومت 10 کیلو اهم
- مقاومت 1 کیلو اهم دوازده عدد
- مقاومت 4.7 کیلو اهم سه عدد
- مقاومت 270 اهم
- مقاومت 150 کیلو اهم
- مقاومت 33 کیلو اهم
- مقاومت 47 کیلو اهم
- خازن 47 نانو فاراد پنج عدد
- خازن 100 پیکو فاراد
- خازن 100 میکروفاراد 25 ولت
- ال ای دی قرمز سه عدد
- ال ای دی زرد دو عدد
- ال ای دی سبز سه عدد
- دیود زنر 1N4148 سه عدد
آشنایی با قطعات مدار

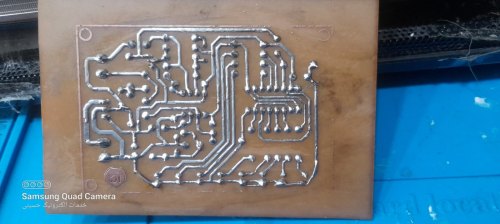

یک نفر این پروژه رو ساخته!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
