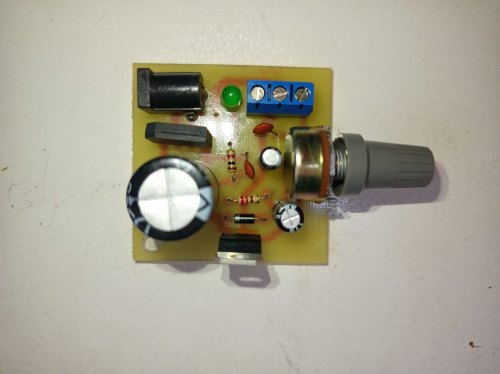

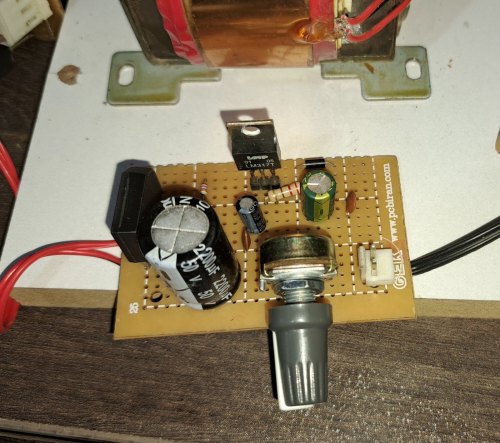

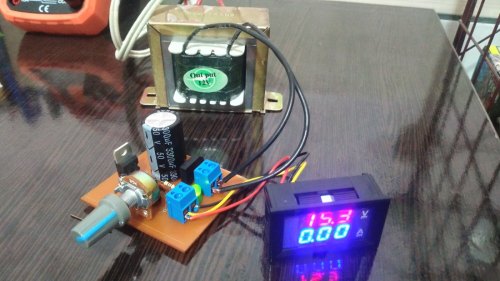

منبع تغذیه قابل تنظیم

مشخصات فنی

• • تغذیه ورودی : 5 تا 24 ولت
• • نوع تغذیه : متناوب/مستقیم
• • دامنه ولتاژ : 1.2 تا 30 ولت
• • جریان خروجی : 1.5 آمپر
• • قابلیت کنترل ولتاژ : دارد
• • حدود توان خروجی : 45 وات
• • ریپل خروجی : کمتر از 10 میلی‌ولت
• • نشانگر ال ای دی : دارد
• • پی سی بی : 50 در 45 میلمیتر
• • تعداد قطعات : 12 عدد

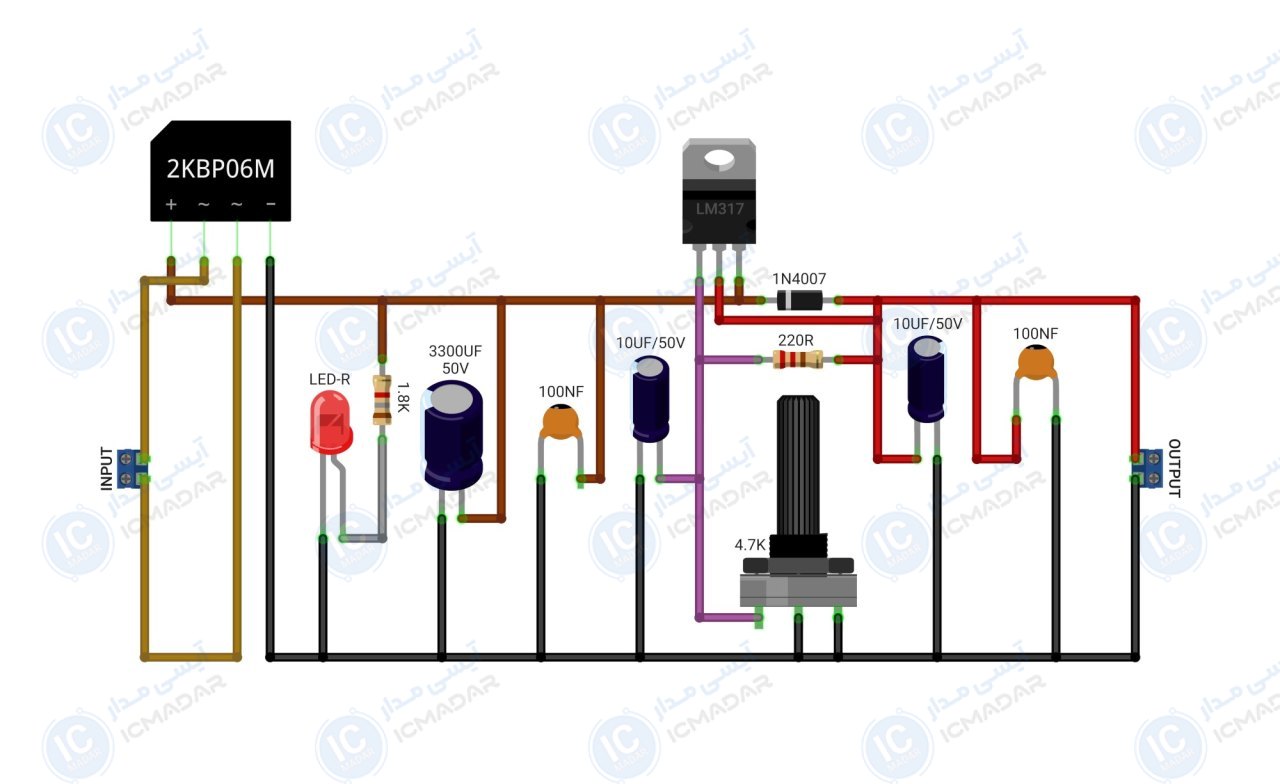

لیست قطعات

• رگلاتور LM317
• مقاومت 1.8 کیلو اهم
• مقاومت 220 اهم
• خازن 3300 میکرو فاراد 50 ولت
• خازن 100 نانو فاراد دو عدد
• خازن 10 میکرو فاراد 50 ولت دو عدد
• ولوم 4.7 یا 5 کیلو اهم
• دیود 1N4007
• پل دیود KBL406
• ال ای دی سبز مات
