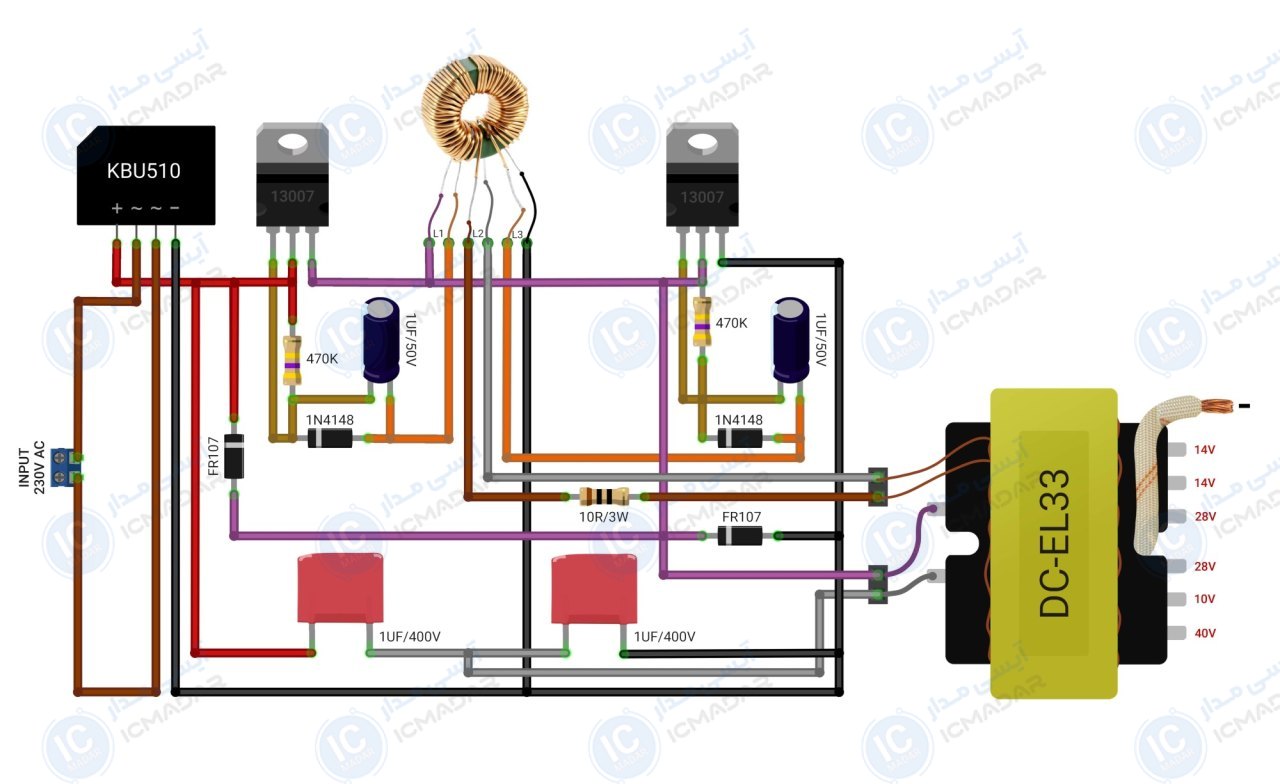

مدار منبع تغذیه 250 واتی با پاور کامپیوتر

مشخصات فنی

• • تغذیه ورودی : 220 ولت
• • نوع ورودی : متناوب
• • خروجی : 10، 14، 28، 40 ولت
• • جریان خروجی : 5 آمپر
• • توان مدار : 250 وات
• • تعداد کانال خروجی : 6 کانال
• • فرکانس : 50/60 هرتز
• • نشانگر ال ای دی : خیر
• • پی سی بی : 75 در 60 میلیمتر
• • تعداد قطعات : 16 عدد

لیست قطعات

• ترانزیستور MJE13007 دو عدد
• دیود 1N4148 دو عدد
• دیود FR107 دو عدد
• خازن 1 میکروفاراد 50 ولت دو عدد
• خازن 1 میکرو فاراد 400 ولت دو عدد
• مقاومت 470 کیلو اهم دو عدد
• مقاومت 10 اهم 3 وات
• پل دیود 5 آمپر
• سلف حلقوی
• ترانس پاور کامپیوتر
