مدار مینی منبع تغذیه قابل حمل

مشخصات فنی

• • تغذیه : باتری لیتیومی 3.7 ولت
• • دامنه ولتاژ : 4.5 تا 35 ولت
• • جریان خروجی : 3 آمپر
• • قابلیت کنترل ولتاژ : دارد
• • نمایشگر خروجی ولتاژ : دارد
• • نوع مدار : کانورتر DC به DC
• • ایمنی : مناسب تجهیزات حساس
• • نشانگر ال ای دی : بله
• • پی سی بی : _
• • تعداد قطعات : 12 عدد

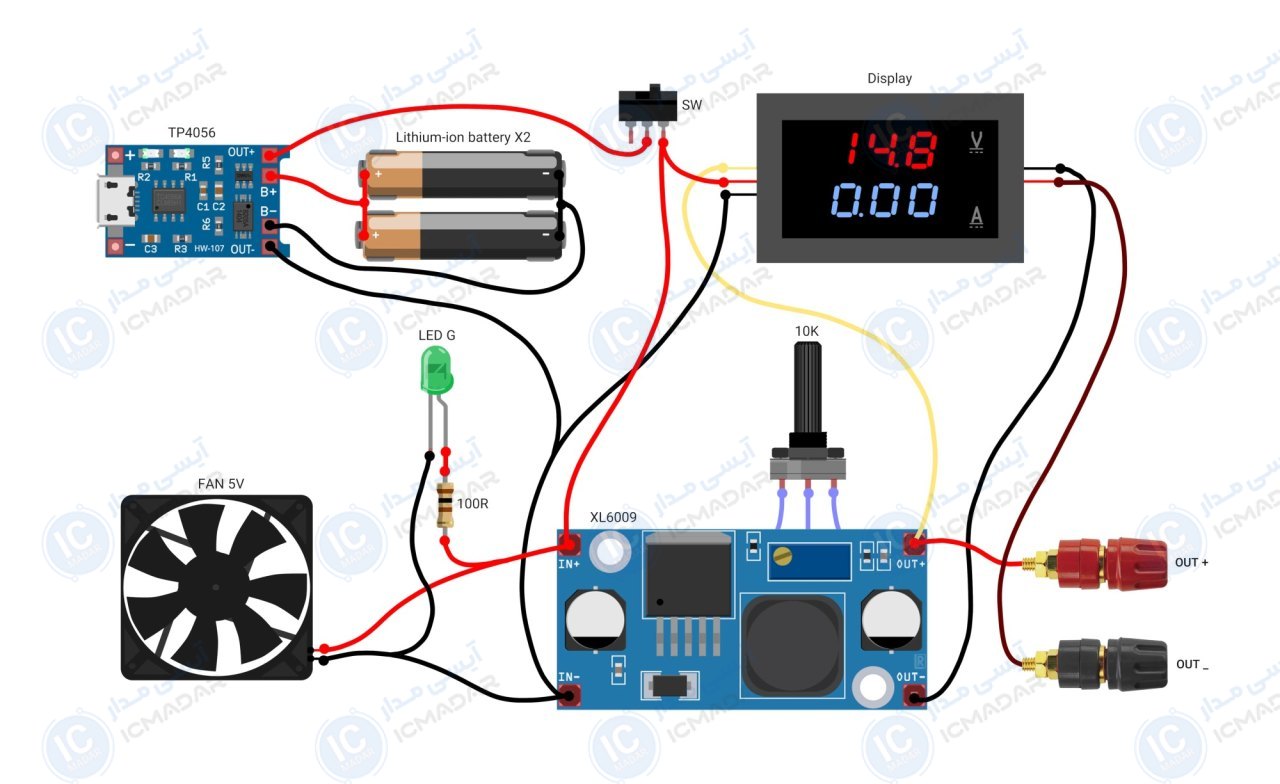

لیست قطعات

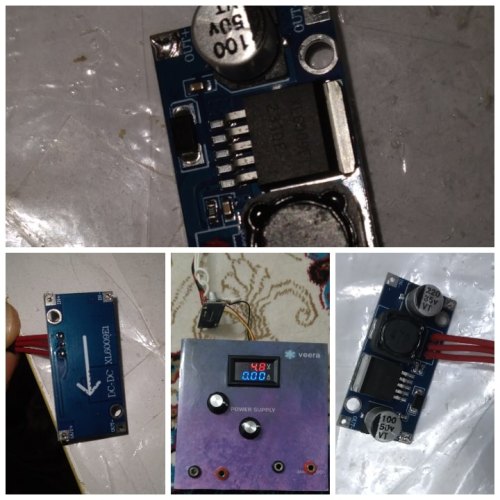

• ماژول XL6009
• ماژول TP4056
• نمایشگر ولت متر و آمپر متر
• باطری لیتیوم یون دو عدد
• فیش موزی مادگی دو عدد
• ولوم 10 کیلو اهم
• ال ای دی سبز
• مقاومت 100 اهم
• کلید کشویی
• فن 5 ولت
