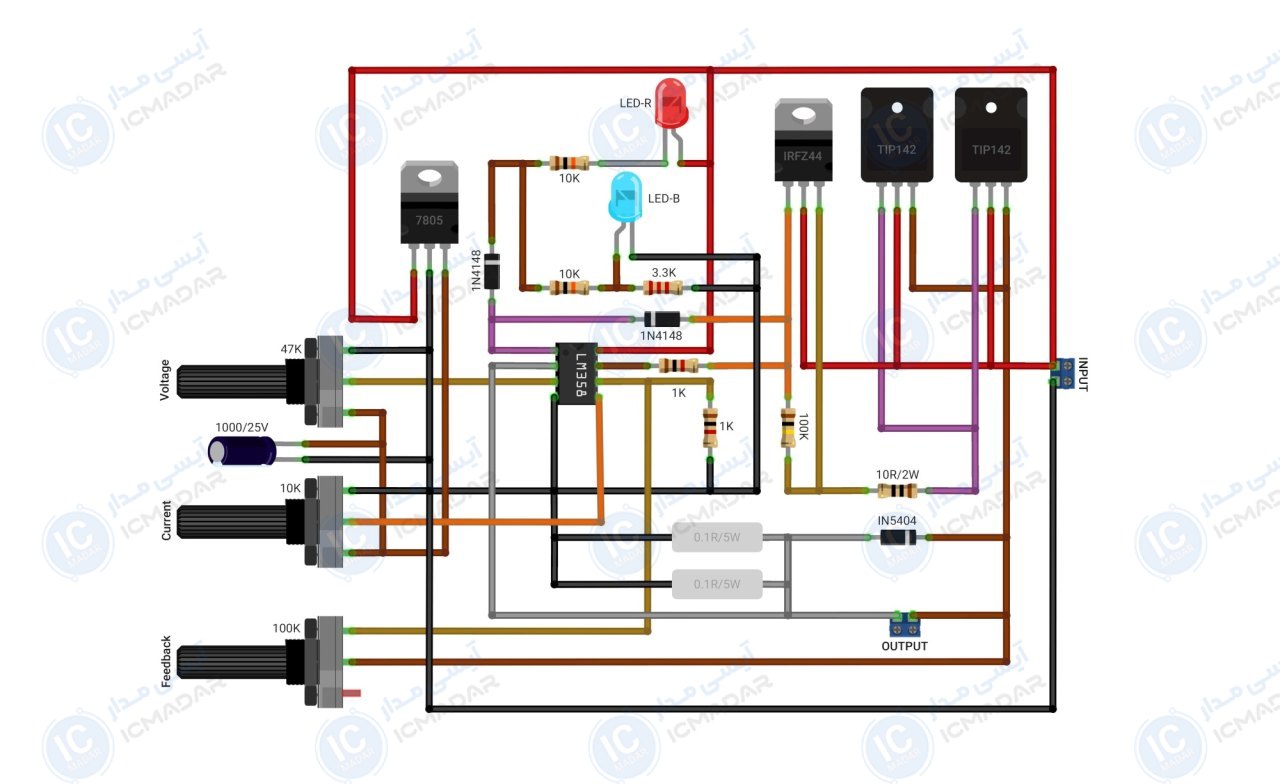

مدار منبع تغذیه 0 تا 30 ولت 20 آمپری

مشخصات فنی

• • ورودی ولتاژ : 24 تا 35 ولت
• • نوع ورودی : مستقیم
• • خروجی قابل تنظیم : 0 تا 30 ولت
• • حداکثر جریان خروجی : 20 آمپر
• • محافظت اتصال کوتاه : دارد
• • محافظت اضافه جریان : دارد
• • رگولاسیون ولتاژ : PWM و فیدبک
• • جریان بی‌باری : زیر 100 میلی‌آمپر
• • پی سی بی : 85*70 میلیمتر
• • تعداد قطعات : 24 عدد

لیست قطعات

• آیسی LM358
• ترانزیستور TIP142 دو عدد
• ماسفت IRFZ44
• رگلاتور 7805
• دیود 1N5408
• زنر 1N4148 دو عدد
• خازن 1000 میکروفاراد 25 ولت
• ولوم 100 کیلو اهم
• ولوم 47 کیلو اهم
• ولوم 10 کیلو اهم
