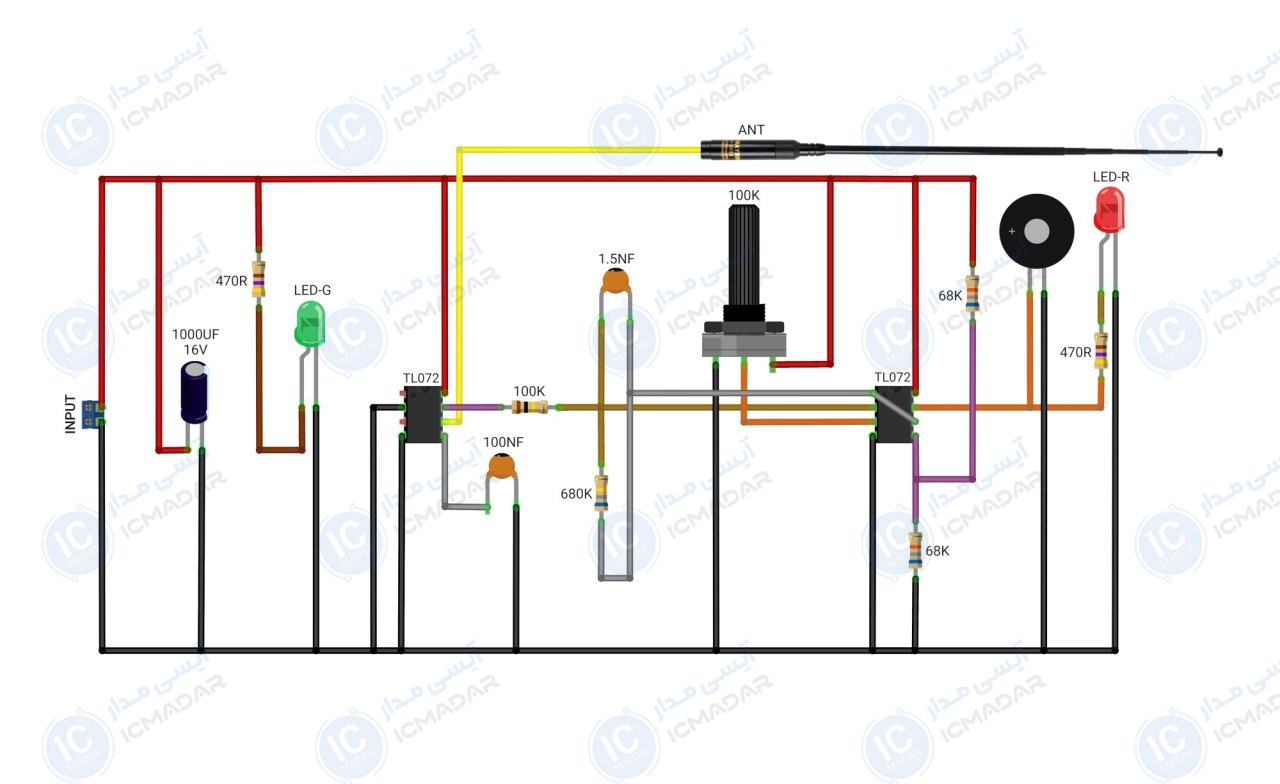

مدار ردیاب و شعاع زن با TL072
ردیابی اشیای فلزی در مکانهای باستانی | شناسایی اشیای فلزی در زمینهای کشاورزی | استفاده در پروژههای تحقیقاتی
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی ولتاژ : 9 ولت
- • نوع ورودی : مستقیم
- • جریان مصرفی : 50 میلیآمپر
- • برد شناسایی : 200-300 متر
- • عمق شناسایی : حدود 5 متر
- • تعداد خروجی : تک آنتن
- • پایداری سیگنال : بالا
- • تنظیم حساسیت : دارد
- • نوع هشدار : صوتی و نوری
- • پی سی بی : 60 در 45 میلیمتر
- • تعداد قطعات : 15 عدد
لیست قطعات
- آیسی TL072
- خازن 1000 میکرو فاراد 16 ولت
- خازن عدسی 100 نانو فاراد
- خازن عدسی 1.5 نانو فاراد
- مقاومت 680 کیلو اهم
- مقاومت 100 کیلو اهم
- مقاومت 68 کیلو اهم دو عدد
- مقاومت 470 اهم دو عدد
- ولوم 100 کیلو اهم
- ال ای دی سبز
- ال ای دی قرمز
- آنتن تلسکوپی
- بازر 5 ولت
آشنایی با قطعات مدار
