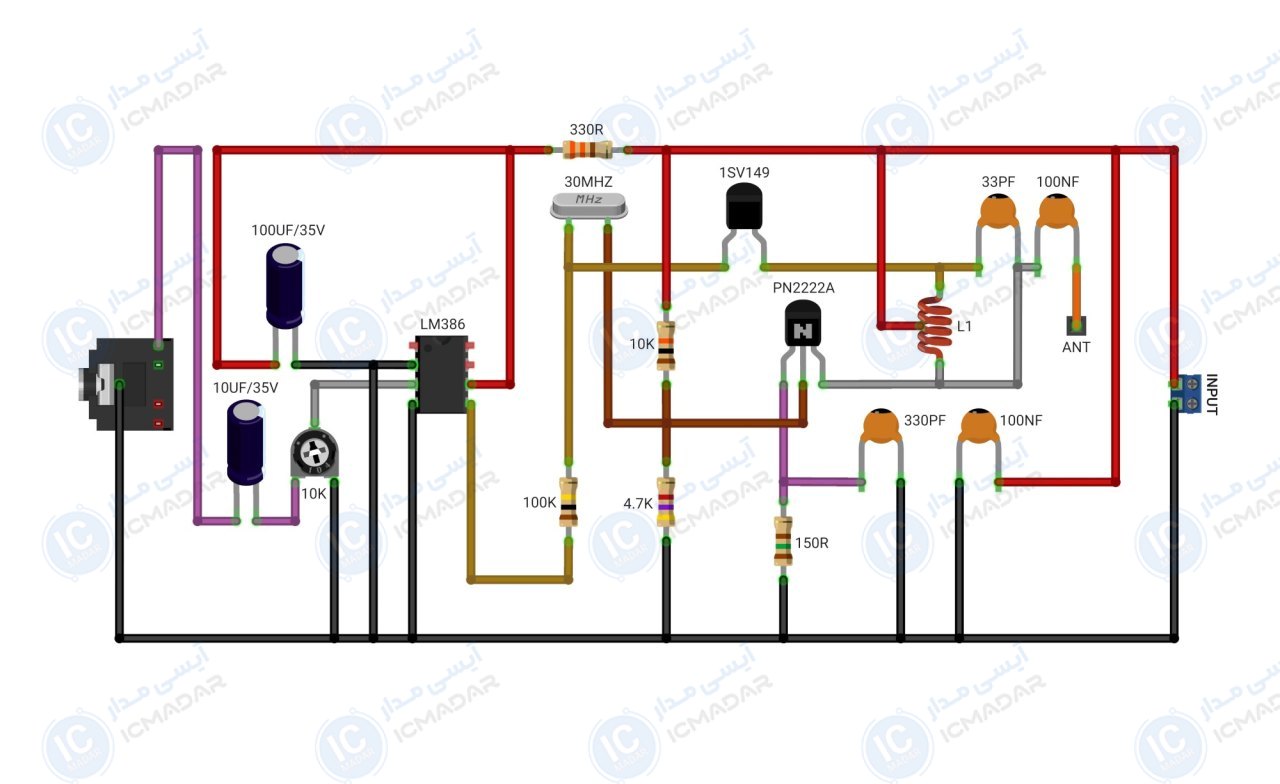

مدار فرستنده اف ام با تقویت کننده صوتی
ارسال صدا به رادیو FM | انتقال موزیک بیسیم | سرگرمی و آموزش الکترونیک
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : LM386
- • ولتاژ کاری : 6 تا 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 50 میلیآمپر
- • نوع موج کاری : FM
- • برد موثر : تا 50 متر در محیط باز
- • فرکانس مدولاسیون : 90 مگاهرتز
- • ورودی صدا: مستقیم از میکروفون
- • پی سی بی : 25 در 75 میلیمتر
- • تعداد قطعات : 16 عدد
لیست قطعات
- آیسی LM386
- ترانزیستور PN2222A
- کریستال 30 مگاهرتز
- پتانسیومتر 10 کیلو اهم
- خازن 100 میکروفاراد 35 ولت
- خازن 10 میکروفاراد 35 ولت
- خازن عدسی 330 پیکو فاراد
- خازن 33 پیکو فاراد
- خازن عدسی 100 نانو فاراد دو عدد
- دیود 1SV149
- مقاومت 330 اهم
- مقاومت 10 کیلو اهم
- مقاومت 100 کیلو اهم
- مقاومت 4.7 کیلو اهم
- مقاومت 150 اهم
آشنایی با قطعات مدار

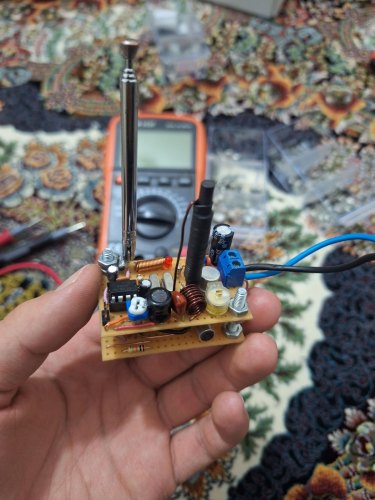

یک نفر این پروژه رو ساخته!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
