مدار اجاق القایی 180 وات
پختوپز سریع و بیخطر تو خونه | هیترهای قابلحمل برای کمپینگ | استفاده توی آزمایشگاهها برای حرارت یکنواخت
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه ورودی : 12 تا 24 ولت
- • جریان مصرفی : 7 تا 15 آمپر
- • توان خروجی : 180 وات
- • جریان مورد نیاز : 10 آمپر
- • فرکانس : 20 تا 100 کیلوهرتز
- • بازده انرژی : بالا (کمترین تلفات)
- • گرمای تولیدشده : یکنواخت و متمرکز
- • تاثیر روی ظروف غیرفلزی : بیاثر
- • پی سی بی : 70 در 40 میلیمتر
- • تعداد قطعات : 12 عدد

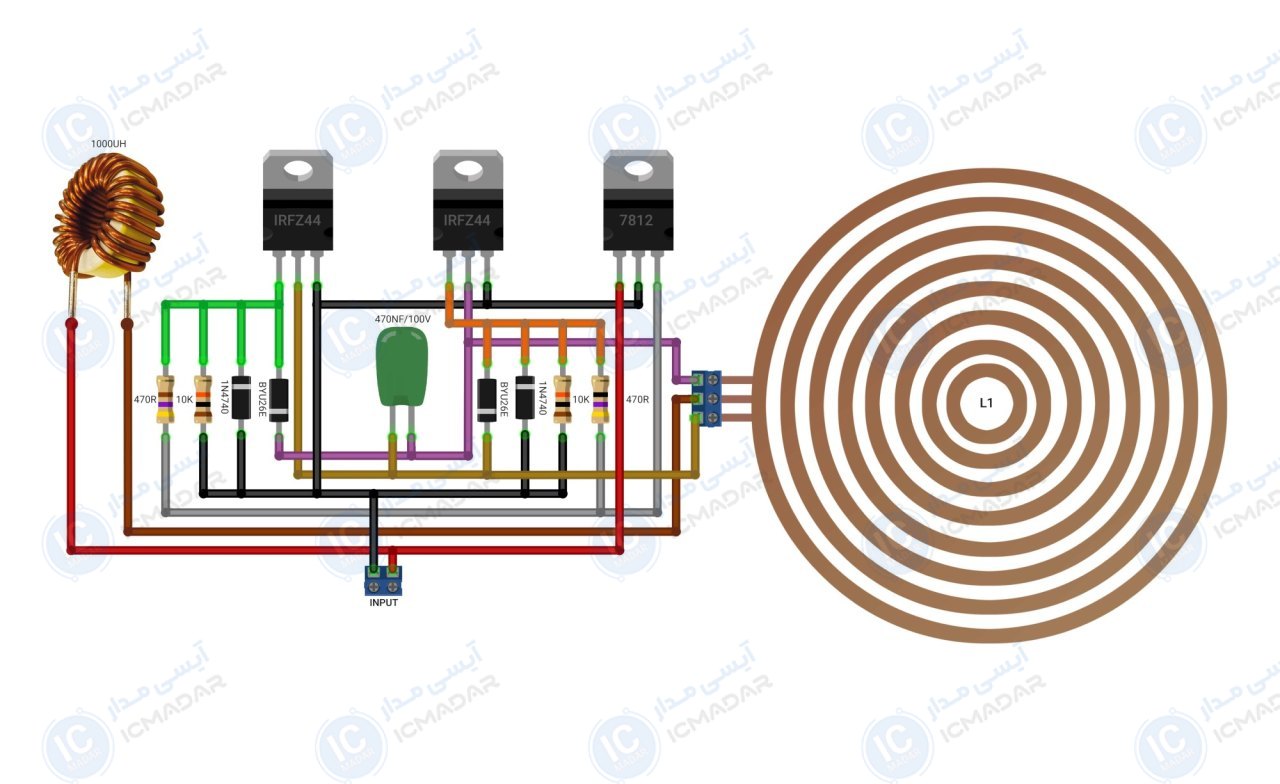

لیست قطعات
- ماسفت IRFZ44 دو عدد
- رگلاتور 7812
- خازن 470 نانو فاراد 100 ولت
- دیود زنر 1N4740 دو عدد
- دیود BYU26E
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 470 اهم دو عدد
- سلف 1MH تیروئیدی 10 آمپر
آشنایی با قطعات مدار
