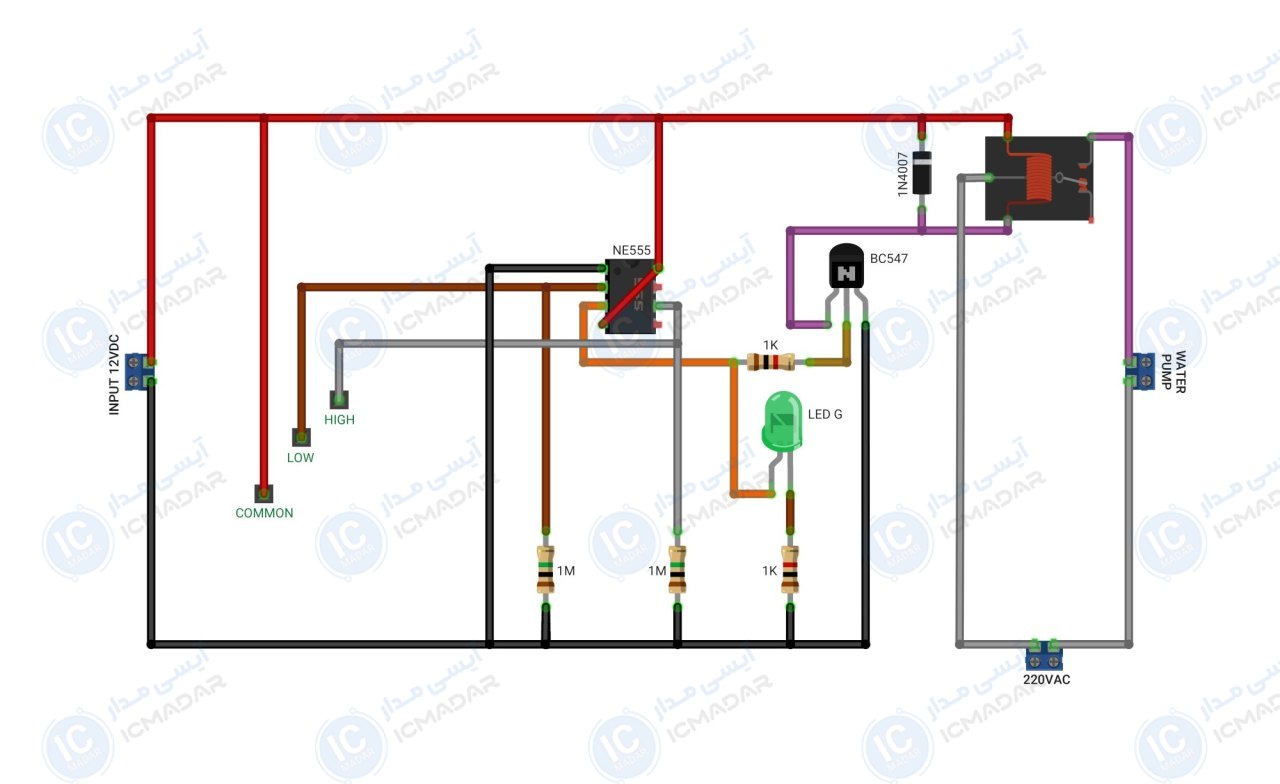

مدار سنجش میزان آب با پمپ 220 ولت
کنترل خودکار سطح آب در مخازن ها | آبیاری اتوماتیک باغچه و گلخانه | کنترل سطح آب در تانکرها
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 12 ولت
- • جریان مورد نیاز : نیم آمپر
- • خروجی : رله برای کنترل پمپ
- • حسگر : کنترل سطح بالا و پایین
- • مصرف انرژی : بسیار کم
- • نوع مایع سنجش : آب
- • نشانشگر ال ای دی : دارد
- • ایمنی برق : استفاده از رله ایزوله
- • پی سی بی : 55 در 40 میلیمتر
- • تعداد قطعات : 10 عدد
لیست قطعات
- آیسی NE555
- ترانزیستور BC547
- رله 12 ولت
- دیود 1N4007
- مقاومت 1 مگا اهم دو عدد
- مقاومت 1 کیلو اهم دو عدد
- ال ای دی سبز مات
آشنایی با قطعات مدار

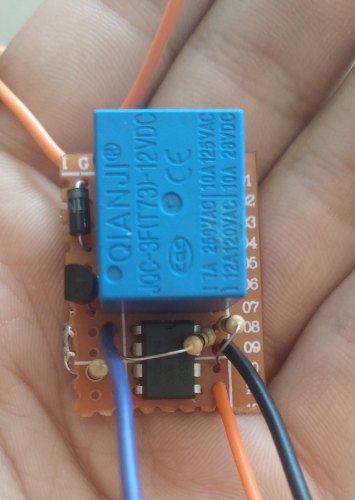

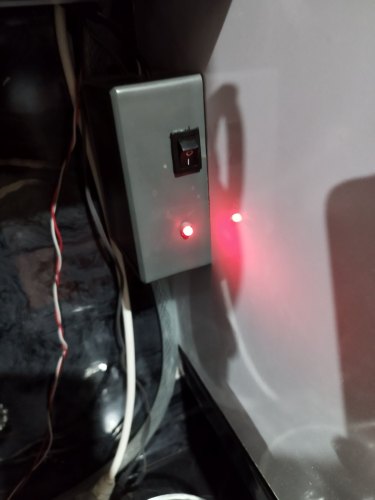

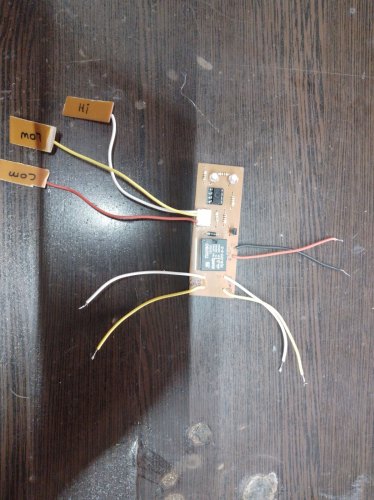

تا الان ۳ نفر این پروژه رو ساختند!
