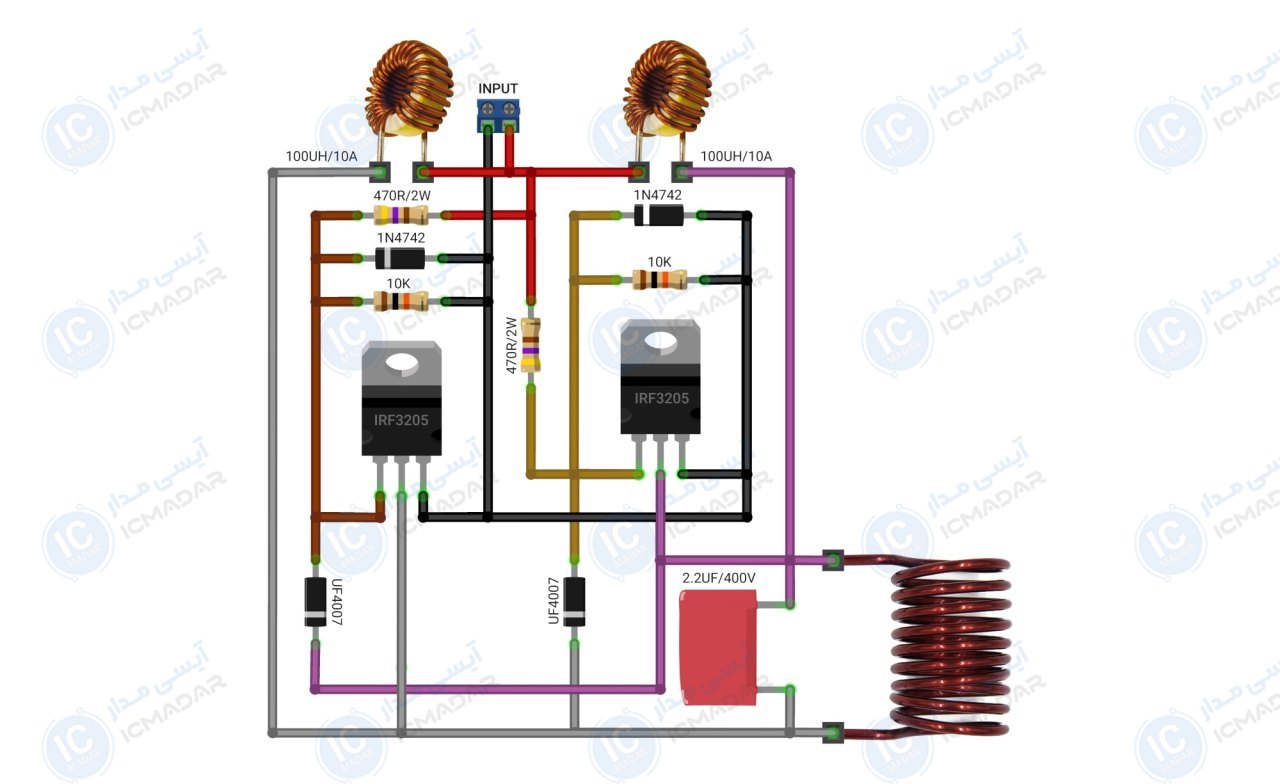

مدار کوره القایی ساده با IRF3205
ذوب فلزات | جوشکاری القایی | کابرد های آموزشی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 12 تا 24 ولت
- • نوع ورودی : مستقیم
- • درایو ماسفت : دو عدد
- • جریان موردنیاز : 10 آمپر
- • توان : حداکثر 250 وات
- • فرکانس کاری : 20 کیلوهرتز
- • سرعت گرم کنندگی : متوسط
- • محافظت از برگشت جریان : بله
- • پی سی بی : 80x50mm
- • تعداد قطعات : 11 عدد
لیست قطعات
- ماسفت IRF3205 دو عدد
- دیود UF4007 دو عدد
- خازن 2.2 میکروفاراد 400 ولت
- دیود زنر 1N4742 دو عدد
- مقاومت 470 اهم 2 وات دو عدد
- مقاومت 10 کیلو اهم دو عدد
آشنایی با قطعات مدار
تا الان ۲ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
.jpg)
