مدار کوره القایی 1500 وات

مشخصات فنی

• • ولتاژ تغذیه : 12 تا 36 ولت
• • نوع ولتاژ ورودی : مستقیم
• • تکنولوژی سوئیچینگ : ZVS
• • حدود توان خروجی : 1500 وات
• • جریان موردنیاز : بالای 20 آمپر
• • فرکانس کاری : 20 کیلوهرتز
• • راندمان گرمایشی : بسیار بالا
• • پشتیبانی از فلزات مختلف : بله
• • پی سی بی : 110 در 75 میلمیتر
• • تعداد قطعات : 22 عدد

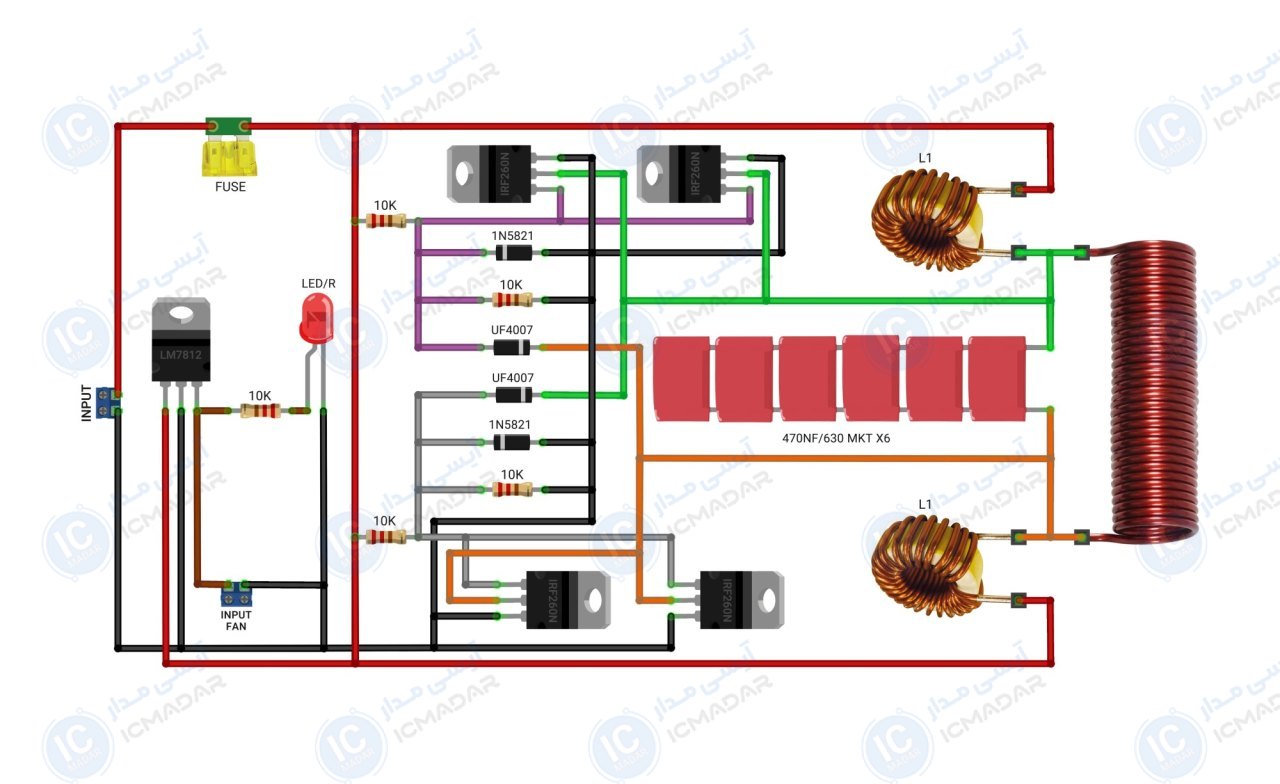

لیست قطعات

• ماسفت IRF260N چهار عدد
• رگلاتور 7812
• مقاومت 10 کیلو اهم پنج عدد
• خازن 470 نانو فاراد 630 ولت شش عدد
• دیود 1N5821 دو عدد
• دیود UF4007 دو عدد
• ال ای دی مات قرمز
• فیوز 40 امپر
