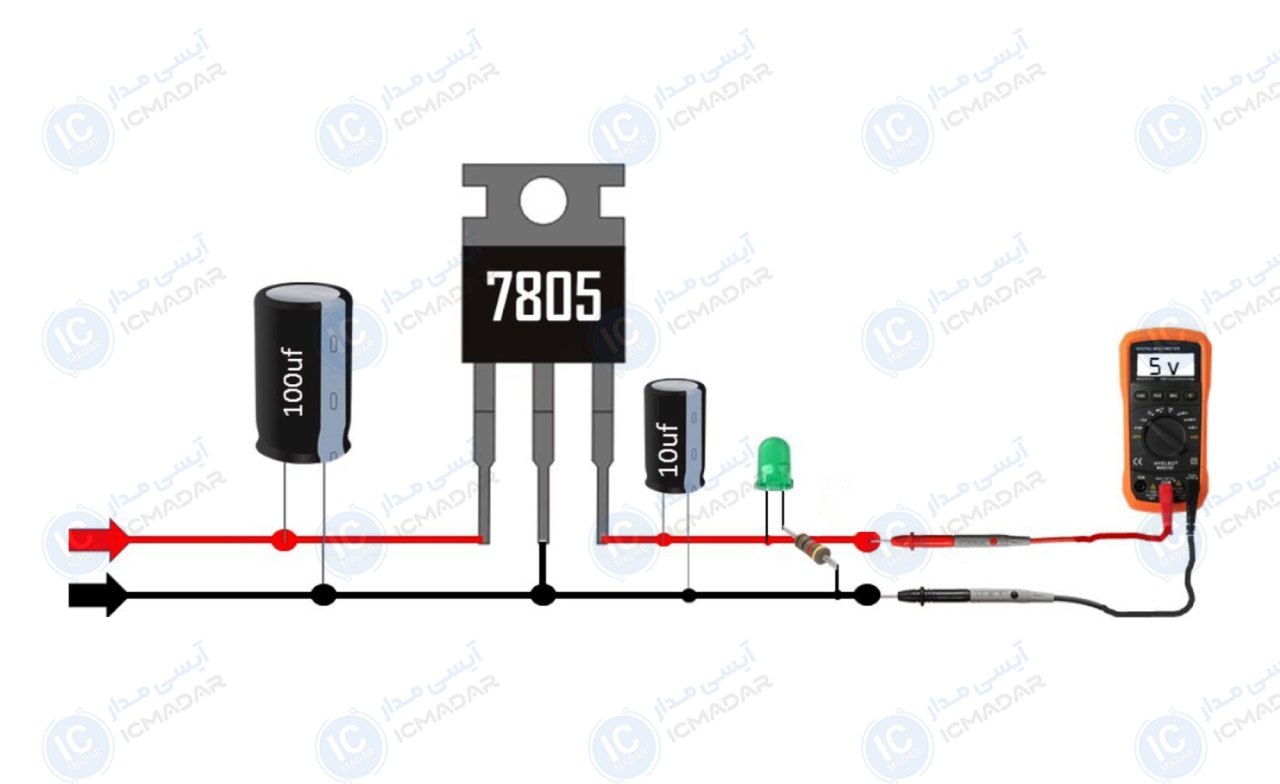

مدار رگلاتور ولتاژ 5 ولت
روشن کردن سنسورها | شارژ کردن گجتهای کوچیک | تامین برق آردوینو
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • رگلاتور اصلی : 7805
- • تغذیه ورودی : 7 تا 12 ولت
- • ولتاژ خروجی: 5 ولت ثابت
- • جریان خروجی : تا 1 آمپر
- • پایداری ولتاژ : عالی
- • نشانگر ال ای دی : دارد
- • توسعهپذیری : دارد
- • قطعات جانبی : بسیار کم
- • پی سی بی : 37 در 24 میلیمتر
- • تعداد قطعات : 4 عدد
لیست قطعات
- رگلاتور 7805
- خازن 100 میکرو فاراد 50 ولت
- خازن 10 میکرو فاراد 50 ولت
- مقاومت 470 اهم
- ال ای دی مات سبز
آشنایی با قطعات مدار
