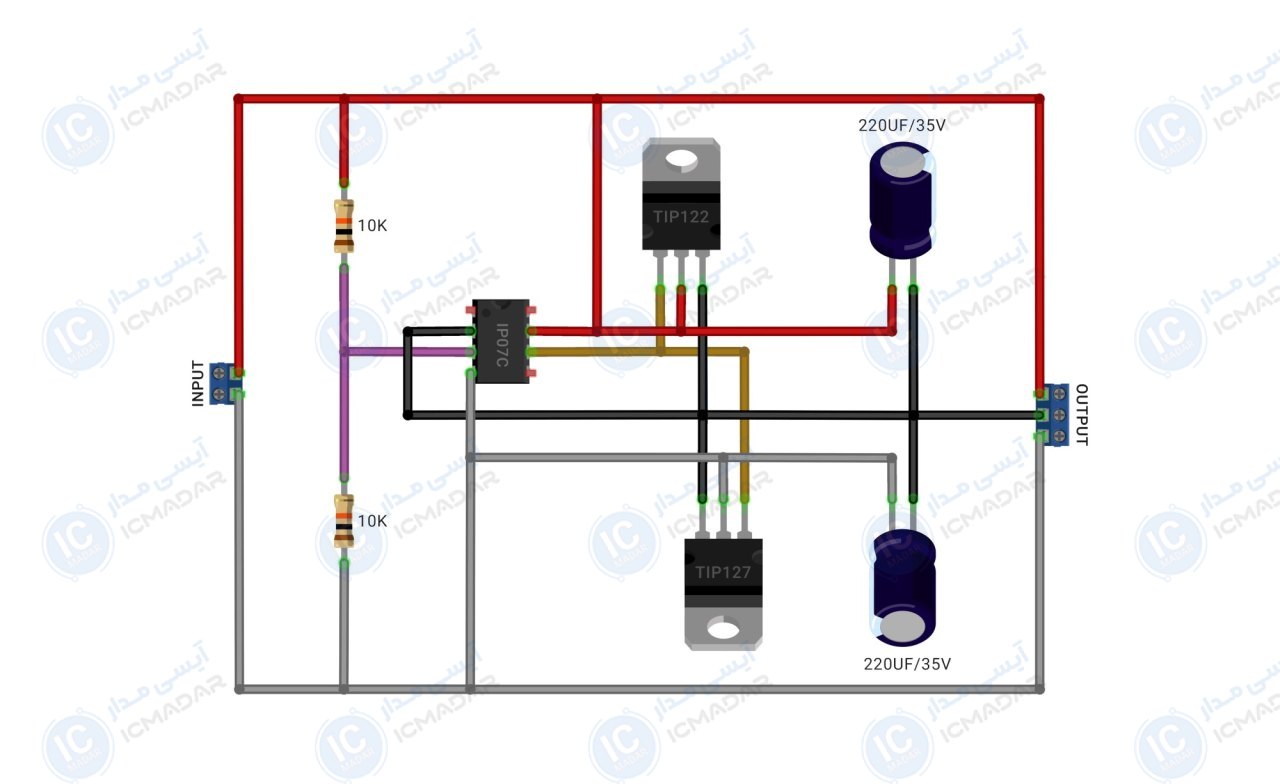

مدار متقارن کننده ولتاژ 6 الی 35 ولت
منبع تغذیه متقارن | تعذیه مدارات آنالوگ | تغذیه آیسیهای اپ امپ
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 6 تا 35 ولت
- • نوع ورودی : مستقیم
- • جریان خروجی : تا 3 آمپر
- • توان مصرفی: بسته به بار
- • پاسخ به تغییرات بار : پایدار
- • محافظت در برابر نویز : دارد
- • دقت تقارن ولتاژ : بالا
- • افت ولتاژ داخلی : بسیار کم
- • پی سی بی : _
- • تعداد قطعات : 7 عدد
لیست قطعات
- آیسی IP07C
- ترانزیستور TIP122
- ترانزیستور TIP127
- خازن 220 میکروفاراد 35 ولت دو عدد
- مقاومت 10 کیلو اهم دو عدد
آشنایی با قطعات مدار
