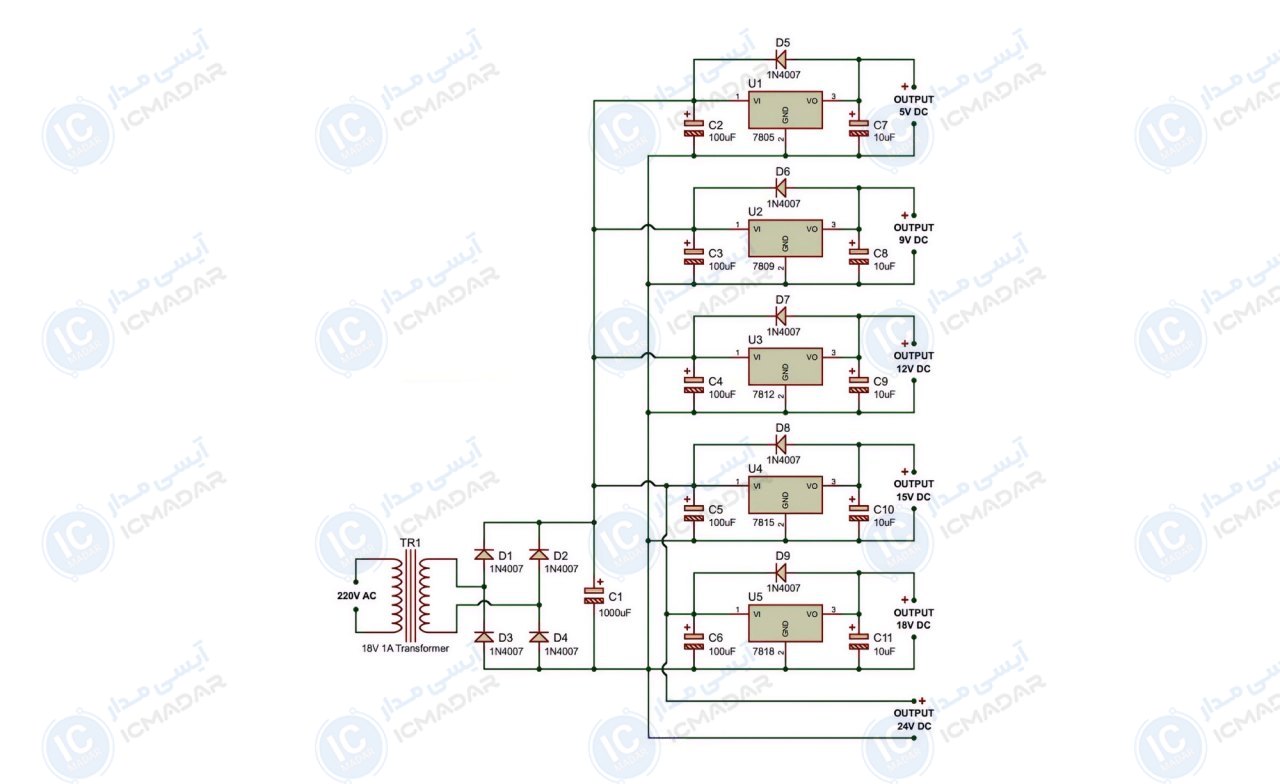

منبع تغذیه چندخروجی 5، 9، 12، 15، 18 و 24 ولت
آزمایشگاه الکترونیک | راهاندازی ماژولها | تست بردهای آموزشی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی 7805
- آیسی 7809
- آیسی 7812
- آیسی 7815
- آیسی 7818
- دیود 1N4007 نه عدد
- ترانس 220 ولت به 18 ولت 1 آمپر
- خازن الکترولیت 1000 میکرو فاراد 50 ولت
- خازن الکترولیت 100 میکرو فاراد 50 ولت پنج عدد
- خازن الکترولیت 10 میکرو فاراد 50 ولت پنج عدد
