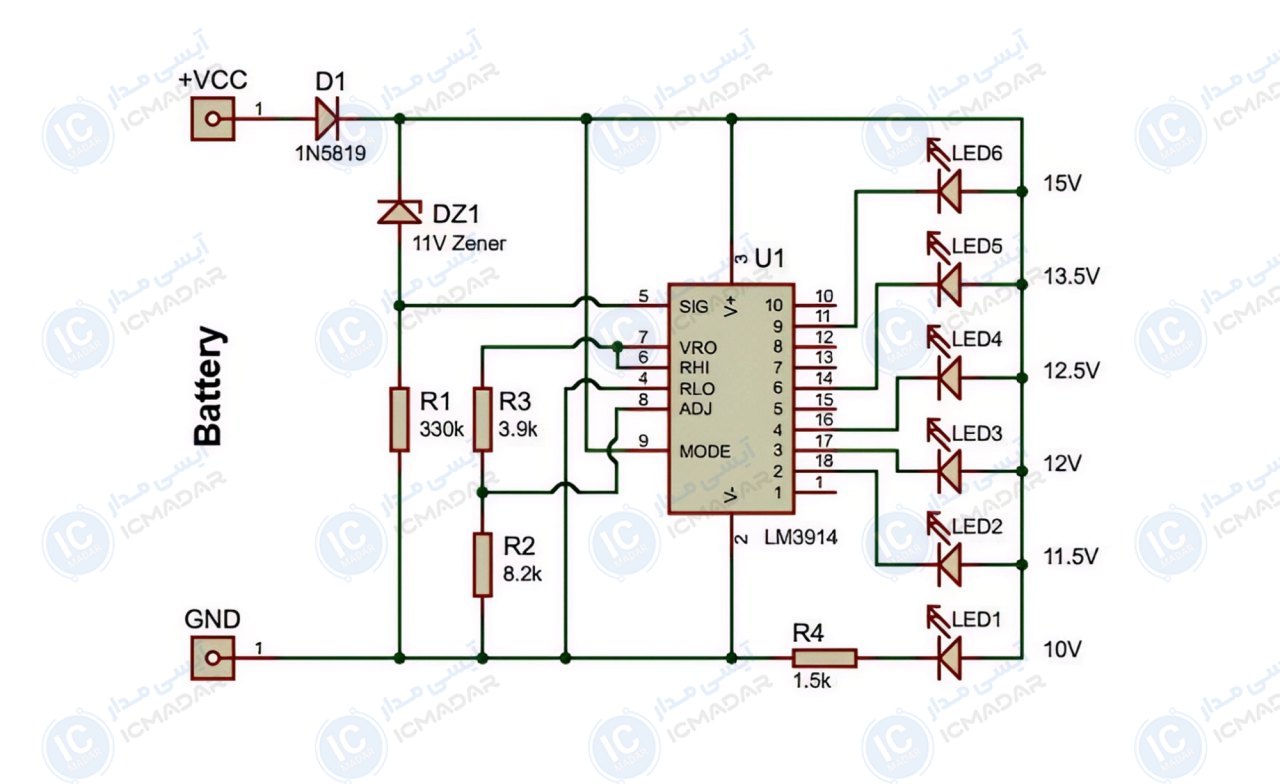

مدار نشانگر میزان شارژ باتری 12 ولت
نمایش سطح شارژ باتری خودرو | تست وضعیت باتری UPS | کنترل باتری موتور سیکلت
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM3914
- دیود 1N5819
- دیود زنر 11 ولت 1 وات
- مقاومت 330 کیلو اهم
- مقاومت 8.2 کیلو اهم
- مقاومت 3.9 کیلو اهم
- مقاومت 1.5 کیلو اهم
- الایدی 5 میلیمتر شش عدد
