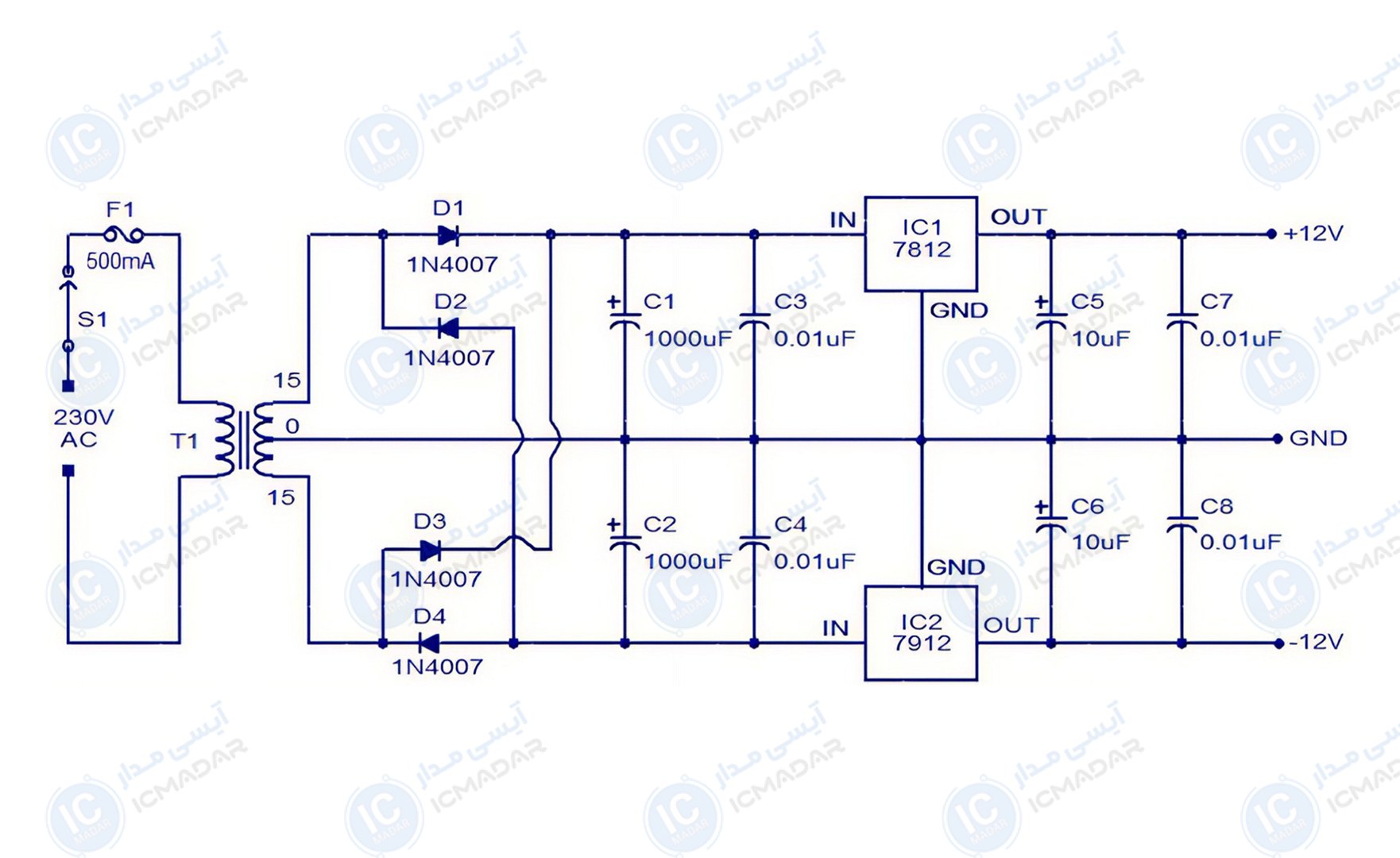

مدار منبع تغذیه دوبل رگوله شده
تغذیه مدارهای صوتی پیشرفته | فیلتر کردن نویزهای منبع تغذیه | ساخت ماژول تغذیه با نویز پایین
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی رگولاتور مثبت 7812
- آیسی رگولاتور منفی 7912
- دیود 1N4007 چهار عدد
- خازن 1000 میکروفاراد دو عدد
- خازن 10 میکروفاراد دو عدد
- خازن 0.01 میکروفاراد چهار عدد
- فیوز 500 میلیآمپر
- سوئیچ روشن و خاموش
- ترانس 15-0-15 ولت 1 آمپر
