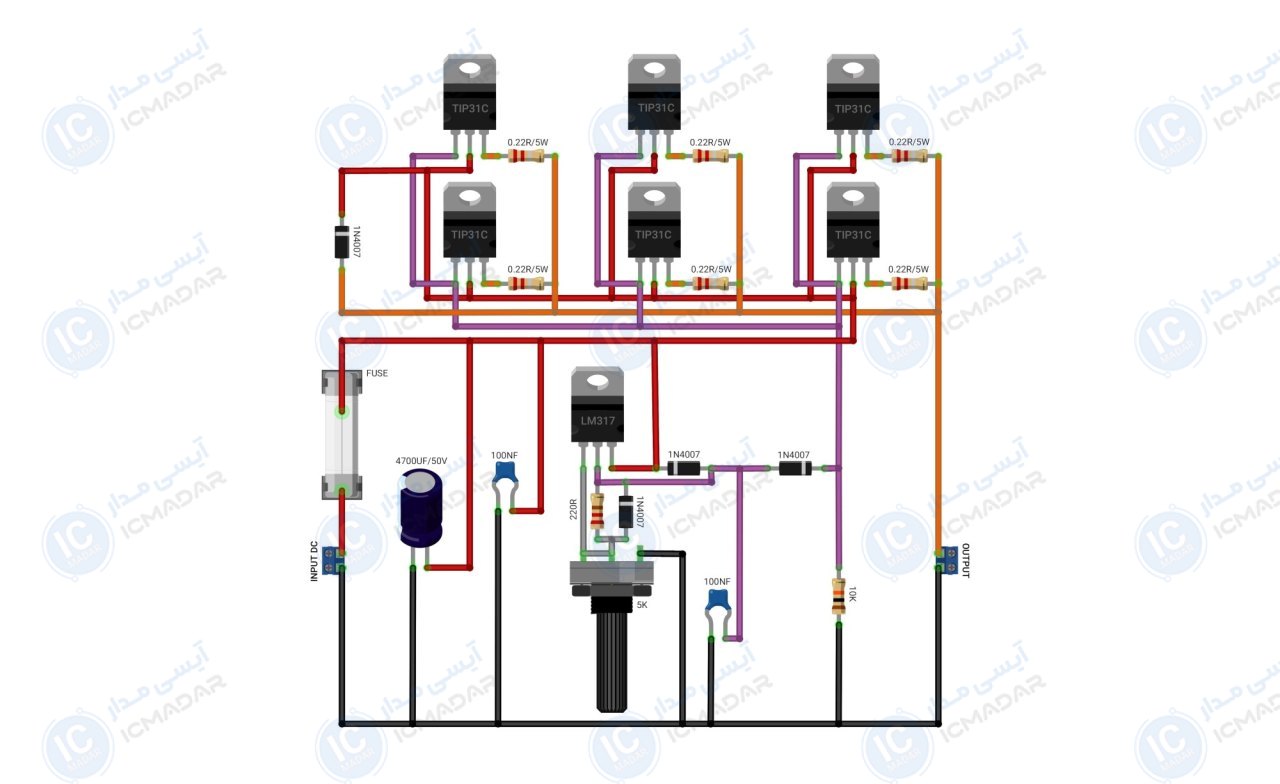

مدار منبع تغذیه 1.2 تا 37 ولت 20 آمپر
منبع تغذیه کارگاهی | تست و تعمیر قطعات الکترونیکی | پاور موقت برای سیستمهای صنعتی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه ورودی : 5 تا 40 ولت
- • دامنه ولتاژ : 1.2 تا 37 ولت
- • جریان خروجی : 20 آمپر
- • قابلیت کنترل ولتاژ : بله
- • ترانزیستورهای قدرت : 6 عدد
- • حداکثر توان خروجی : 740 وات
- • دقت تنظیم ولتاژ : بالا
- • محافظت اتصال کوتاه : دارد
- • پی سی بی : 165 در 60 میلیمتر
- • تعداد قطعات : 24 عدد
لیست قطعات
- ترانزیستور TIP35C شش عدد
- رگلاتور LM317
- خازن 4700 میکرو فاراد 50 ولت
- خازن 100 نانو فاراد عدسی دو عدد
- دیود 1N4007 چهار عدد
- ولوم 5 کیلو اهم
- مقاومت 0.22 اهم 5 وات شش عدد
- مقاومت 10 کیلو اهم
- مقاومت 220 اهم
- فیوز
آشنایی با قطعات مدار
