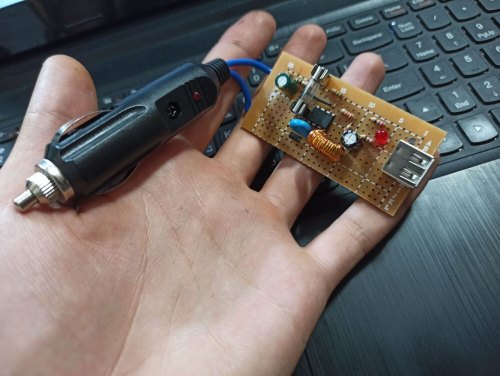

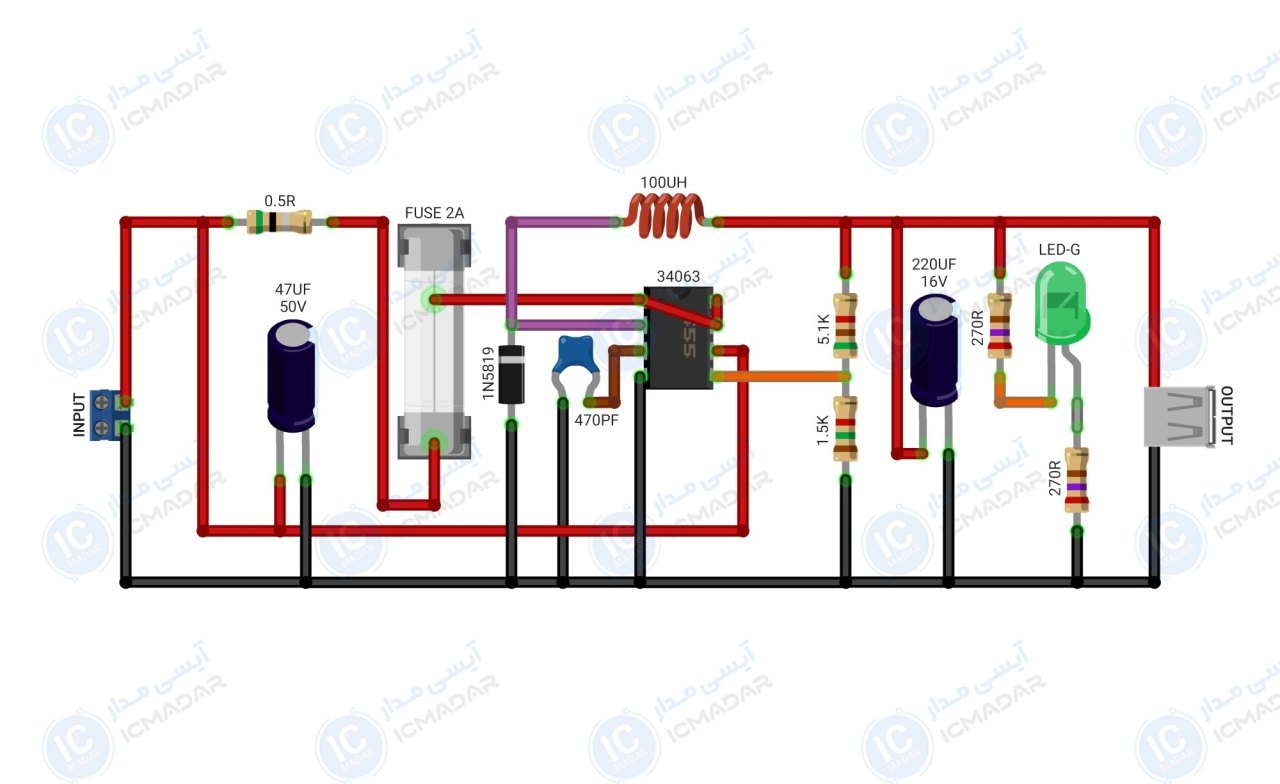

مدار شارژر فندکی 1.5 آمپری

مشخصات فنی

• • تراشه : MC34063
• • ولتاژ کاری : 12 تا 24 ولت
• • نوع ولتاژ ورودی : مستقیم
• • ولتاژ خروجی : 5.5 ولت
• • شدت جریان خروجی : 1.5 آمپر
• • نشانگر ال ای دی : بله
• • استفاده در ماشین سنگین : بله
• • محافظ اتصال کوتا ه: دارد
• • درگاه خروجی : یک عدد
• • پی سی بی : 78 در 28 میلیمتر

لیست قطعات

• ایسی 34063
• خازن 47 میکروفاراد 50 ولت
• خازن 470 پیکوفارد
• خازن 220 میکروفاراد 16 ولت
• دیود 1N5819
• مقاومت 0.5 اهم
• مقاومت 5.1 کیلو اهم
• مقاومت 1.5 کیلو اهم
• مقاومت 270 اهم دو عدد
• سلف 100 میکروهانری 2 آمپر
