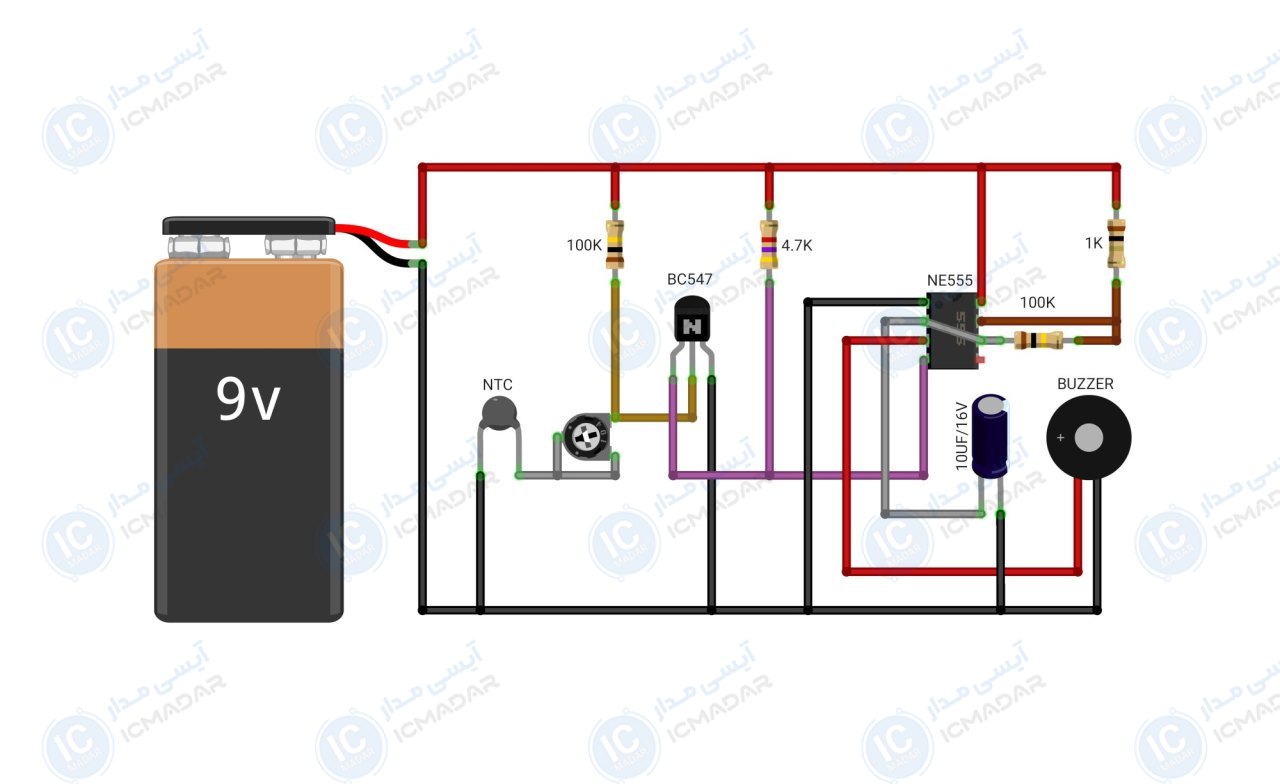

مدار اعلام حریق
سیستم هشدار آتشسوزی در منازل | استفاده در آشپزخانهها | نصب در گلخانهها برای کنترل دما
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : NE555
- • ولتاژ کاری : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 50 میلی آمپر
- • سنسور تشخیص : NTC
- • توان مصرفی : کمتر از 0.5 وات
- • هشدار دهنده : بازر
- • ویژگی : قابل تغییر حساسیت
- • پی سی بی : 27 در 57 میلیمتر
- • تعداد قطعات : 10 عدد
لیست قطعات
- آیسی NE555
- پتانسیومتر 1 مگا اهم
- مقاومت حرارتی 10 کیلو اهم
- ترانزیستور BC547
- بازر 5 ولت
- خازن 10 میکرو فاراد 16 ولت
- مقاومت 100 کیلو اهم دو عدد
- مقاومت 1 کیلو اهم
- مقاومت 4.7 کیلو اهم
آشنایی با قطعات مدار
