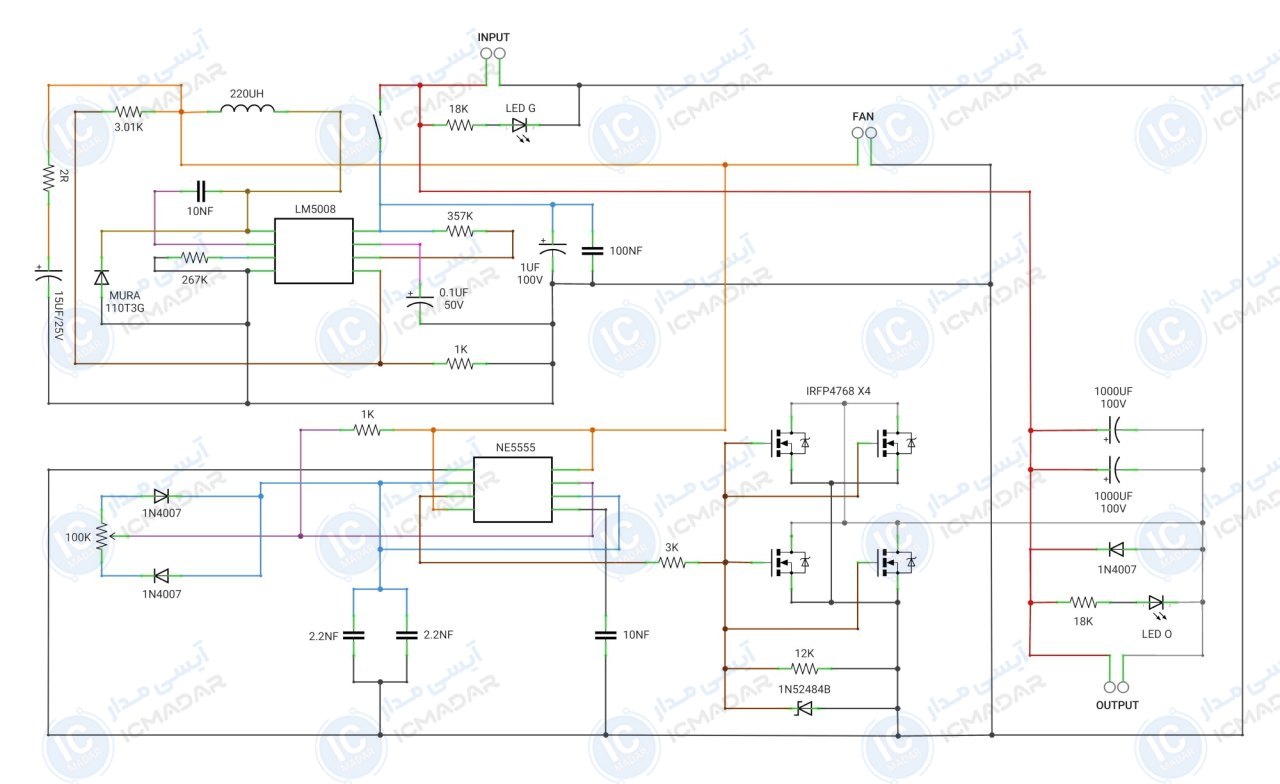

مدار کنترل سرعت 2 کیلو وات PWM

کنترل سرعت فن‌های صنعتی | مدیریت دور موتور ماشین‌آلات کشاورزی | تنظیم سرعت انواع موتور

دیگر مدارات
۲۱ نظر
۸۱ نفر
کد ۴۱۳
چطور میتونم این مدار رو ارتقا بدم؟
در موردش از لوریکس بپرس

توضیحات

تحلیل تخصصی مدار رو یاد بگیر

مشخصات فنی

  • • ولتاژ تغذیه : 6 تا 90 ولت
  • • نوع ولتاژ ورودی : مستقیم
  • • ماکزیموم توان : 2 کیلو اوت
  • • نوع موتور پشتیبانی : دی سی
  • • نوع کنترل موتور : PWM
  • • نشانگر حالت ها : دارد
  • • فیلتراسیون نویز : دارد
  • • خروجی فن خنک کننده : دارد
  • • پی سی بی : 115 در 80 میلیمتر
  • • تعداد قطعات : 36 عدد

لیست قطعات

  • آیسی NE555
  • آیسی LM5008
  • ماسفت IRFP4768 چهار عدد
  • سلف 220 میکروهانری
  • دیود MURA110T3G
  • دیود IN4007 سه عدد
  • دیود زنر 1N5248B
  • ولوم 100 کیلو اهم
  • خازن 1000 میکرو فاراد 100 ولت دو عدد
  • خازن 15 میکرو فاراد 25 ولت

آشنایی با قطعات مدار

کربنی

تو میتونی اولین سازنده باشی!

اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر

تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شده‌اند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
