مدار مبدل افزاینده 3.7 به 9 ولت
تغذیه مدارهای آردوینو | تامین تغذیه سنسورهای خاص | شارژ دستگاههای خاص با ورودی 9 ولت
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ ورودی : 3.7 ولت
- • ولتاژ خروجی : 9 ولت ثابت
- • جریان خروجی : 1.5 امپر
- • نوع مبدل : دی سی به دی سی
- • توان خروجی : حدود 4.5 وات
- • بازدهی مدار : حدود 85%
- • نوع مدار : ساده و اقتصادی
- • نشانگر ال ای دی : خیر
- • پی سی بی : 60 در 25 میلیمتر
- • تعداد قطعات : 11 عدد

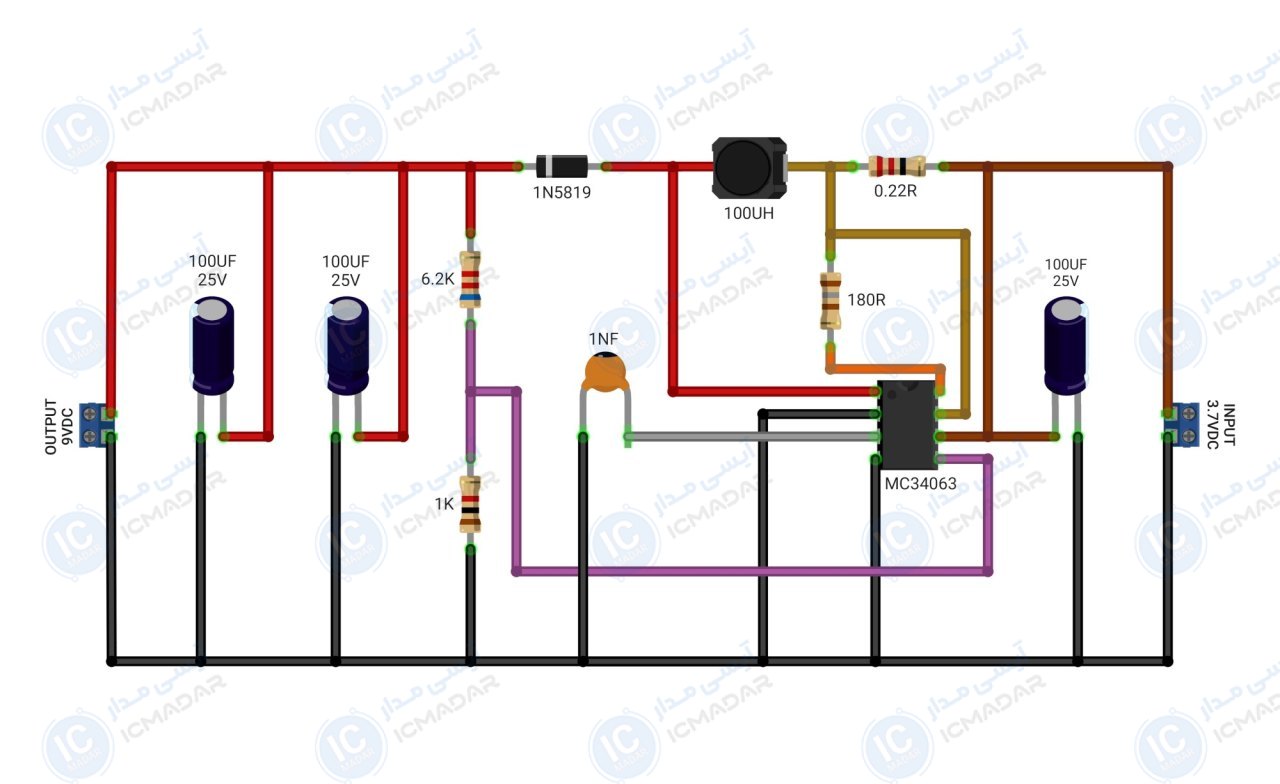

لیست قطعات
- آیسی MC34063
- سلف 100میکروهانری
- دیود 1N5819
- خازن 100 میکروفاراد 25 ولت سه عدد
- خازن عدسی 1 نانو فاراد
- مقاومت 6.2 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 180 اهم
- مقاومت 0.22 اهم
آشنایی با قطعات مدار
