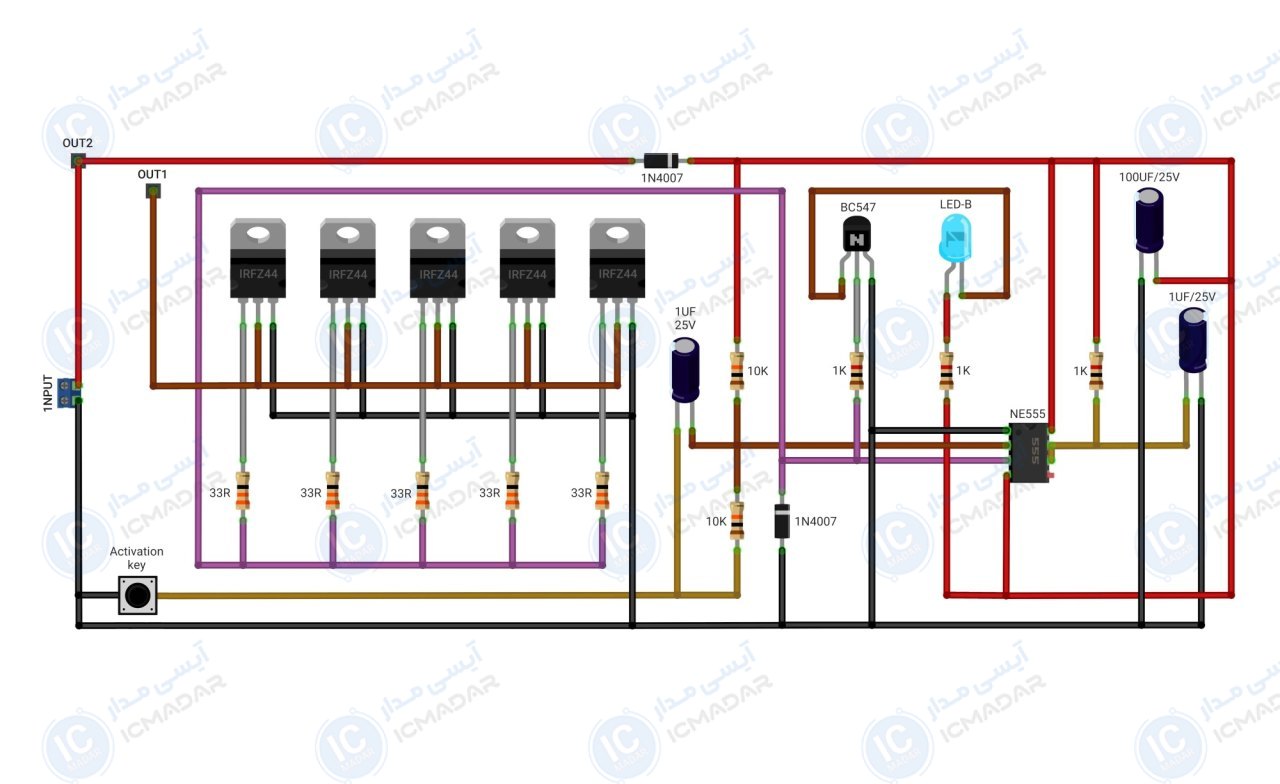

مدار جوش نقطه ایی دستی
جوشکاری نقطهای باتریها | جوشکاری ورقهای فلزی نازک | تعمیر مدارات و اتصالات قطعشده
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 20 آمپر
- • نوع جوش : نقطهای مقاومتی
- • نوع جریان خروجی : DC پالسی
- • پایداری مدار: بسیار بالا
- • کنترل پالس: توسط PWM
- • ال ای دی نشانگر : دارد
- • پی سی بی : 75 در 50 میلیمتر
- • تعداد قطعات : 24 عدد
لیست قطعات
- ماسفت IRFZ44 پنج عدد
- آیسی NE555
- ترانزیستور BC547
- دیود 1N4007 دو عدد
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 1 کیلو اهم سه عدد
- مقاومت 33 اهم پنح عدد
- خازن 100 میکرو فاراد 25 ولت
- خازن 1 میکرو فاراد 25 ولت دو عدد
- ال ای دی آبی مات
- تک سوئیچ
آشنایی با قطعات مدار

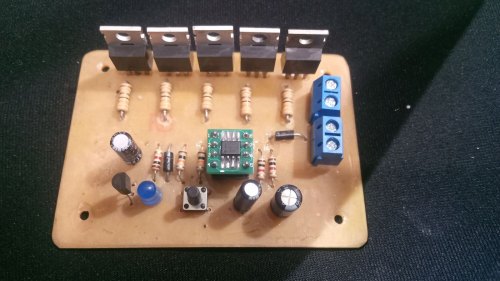

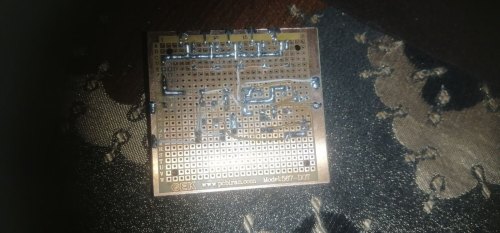

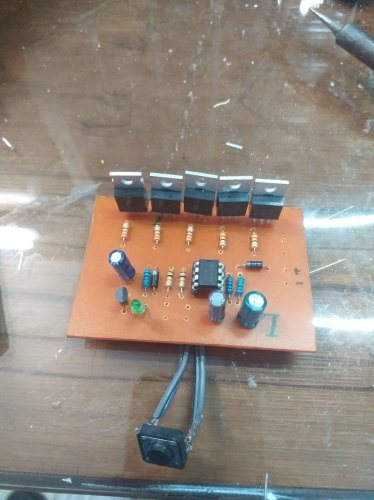

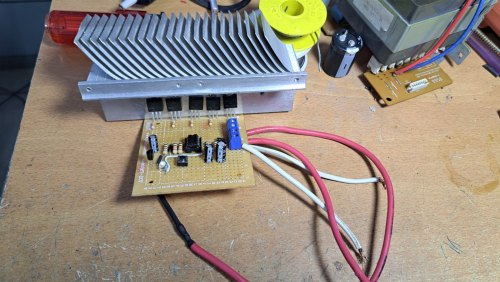

تا الان ۴ نفر این پروژه رو ساختند!
