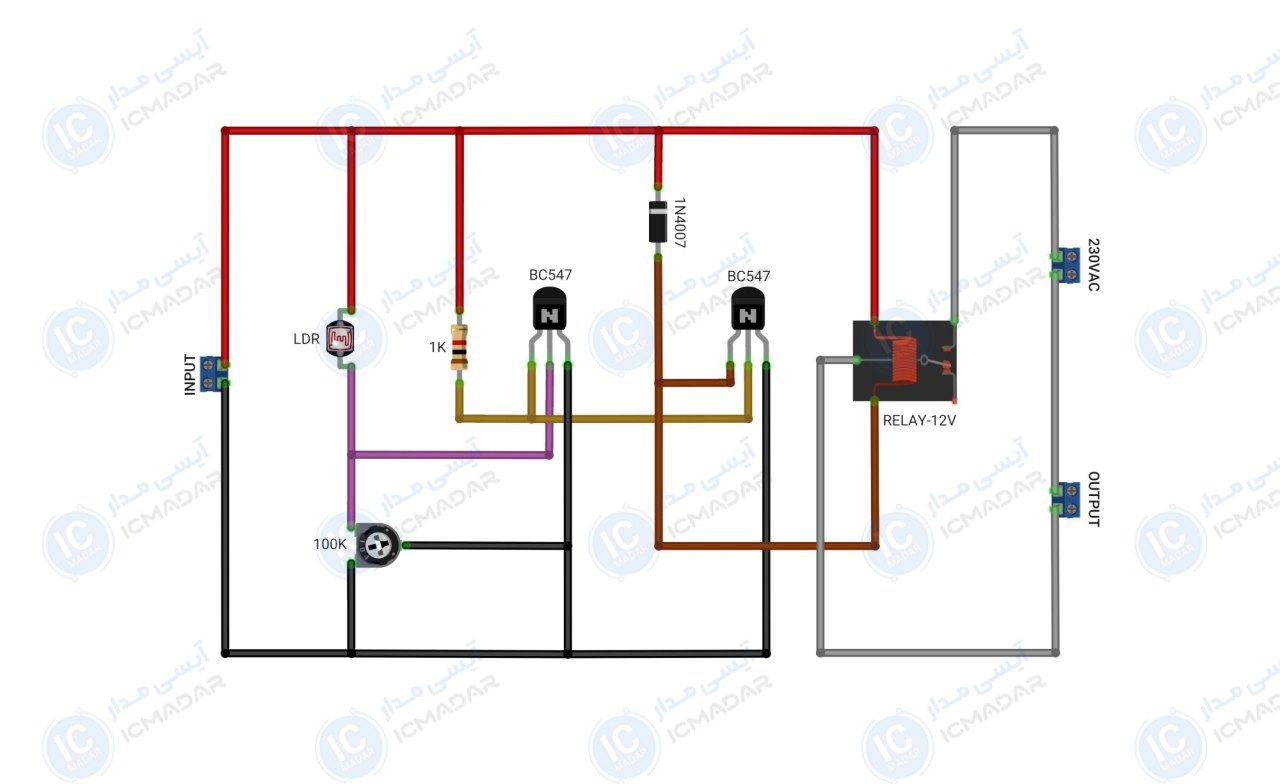

مدار کنترل اتوماتیک نور
کنترل چراغهای خیابانی | کنترل هوشمند نور | سیستم نوردهی در راه پلهها
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : BC547
- • ولتاژ کاری : 12 ولت
- • نوع ولتاژ : مستقیم
- • نوع سنسور نور : LDR
- • حساسیت : قابل تنظیم
- • خروجی : تک کانال
- • کنترل وسایل پرقدرت : بله
- • ویژگی : پایداری در برابر نویز
- • پی سی بی : 63 در 35 میلیمتر
- • تعداد قطعات : 7 عدد
لیست قطعات
- ترانزیستور BC547 دو عدد
- سنسور فتوسل
- مقاومت 1 کیلو اهم
- پتانسیومتر 100 کیلو اهم
- دیود 1N4007
- رله 12 ولت
آشنایی با قطعات مدار

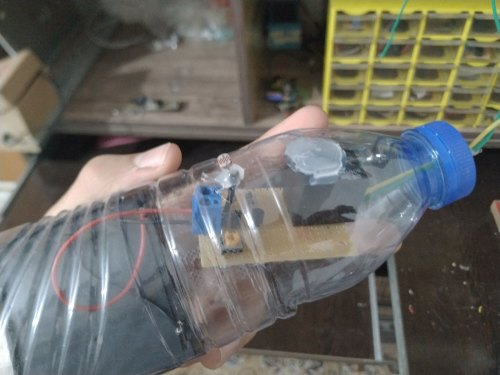

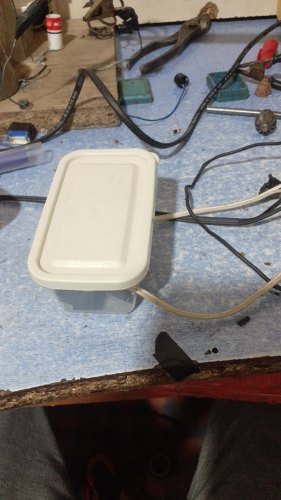

تا الان ۳ نفر این پروژه رو ساختند!
