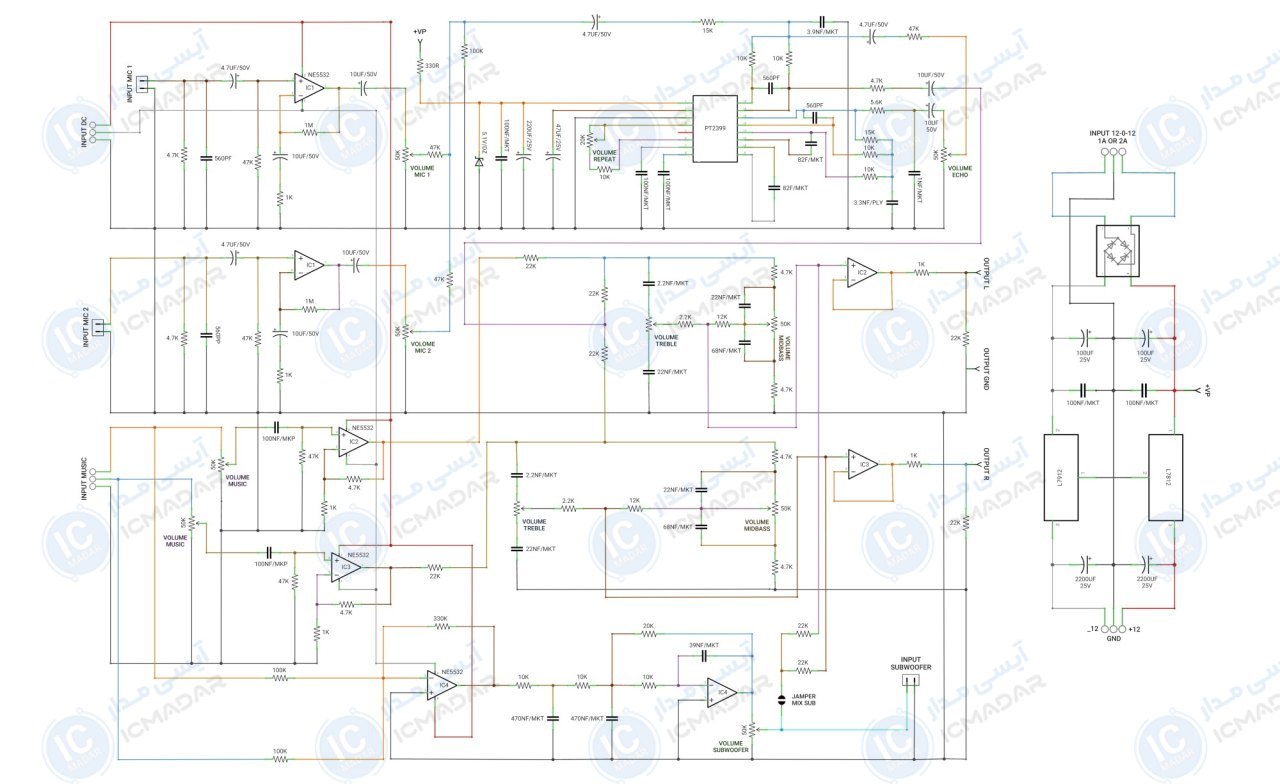

مدار کنترل تون هشت ولوم حرفه ایی

مشخصات فنی

• • تغذیه ورودی : 12 ولت دوبل
• • جریان موردنیاز : 2 آمپر
• • کیفیت صدا : High Fidelity
• • حالت خروجی صدا : استریو
• • کنترلرها : بم، تریبل ..
• ساب‌ووفر، اکو، تکرار و میکروفون
• • کنترل جداگانهمیکروفون‌ها : دارد
• • نویز : حداقل با فیلترهای دقیق
• • نوع طراحی PCB : دو لایه
• • خروجی ساب‌ووفر : دارد

لیست قطعات

• آیسی PT2399
• آیسی NE5532 چهار عدد
• خازن 560 پیکو فاراد عدسی چهار عدد
• خازن 4.7 میکرو فاراد 50 ولت چهار عدد
• خازن 10 میکرو فاراد 50 ولت شش عدد
• خازن 100 نانو فاراد MKT هفت عدد
• خازن 220 میکرو فاراد 25 ولت
• خازن 47 میکرو فاراد 25 ولت
• خازن 3.9 نانو فاراد MKT
• خازن 1 نانو فاراد MKT
