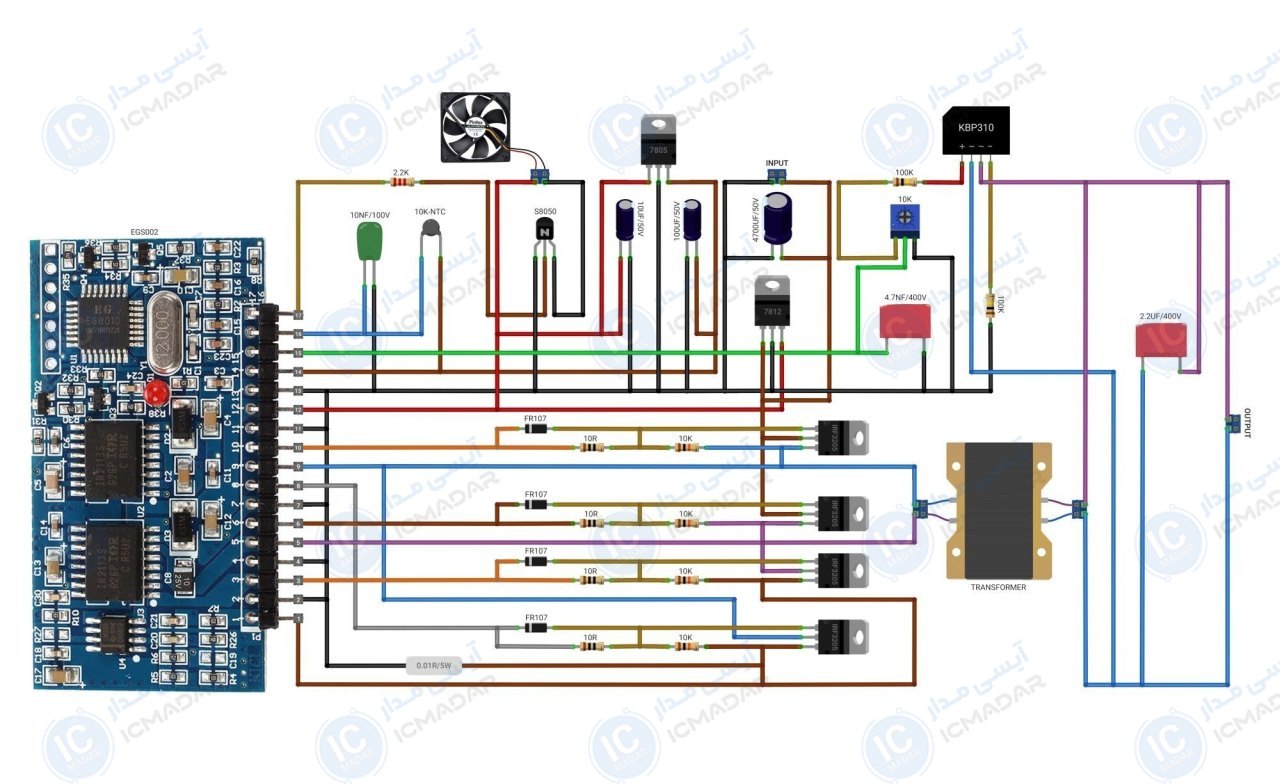

مدار اینورتر 500 وات سینوسی خالص
تأمین برق اضطراری خونه | سیستمهای پشتیبان برق | تأمین برق دستگاههای صنعتی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ تغذیه : 12 ولت
- • نوع ورودی : مستقیم
- • ولتاژ خروجی : 220 ولت
- • موج خروجی : سینوسی خالص
- • نوع خروجی : متناوب
- • ماکزیموم توان : 500 وات
- • فرکانس : 50 یا 60 هرتز
- • کنترل فن : خودکار با تغییرات دما
- • حفاظت دما : بله، خودکار
- • حفاظت جریان : دارد
- • پی سی بی : 115 در 75 میلیمتر
- • تعداد قطعات :31 عدد
لیست قطعات
- ماژول EGS002
- ماسفت IRF3205 چهار عدد
- ترانزیستور 8050
- رگلاتور 7812
- رگلاتور 7805
- مولتی ترن 10 کیلو اهم
- سنسور دما 10 کیلو اهم
- دیود FR107 چهار عدد
- خازن 4700 میکرو فاراد 50 ولت
- خازن 10 میکرو فاراد 50 ولت
- خازن 100 میکرو فاراد 50 ولت
- خازن 2.2 میکرو فاراد 400 ولت
- خازن 4.7 میکرو فاراد 400 ولت
- خازن 10 نانو فاراد 100 ولت
- مقاومت 100 کیلو اهم دو عدد 1 وات
- مقاومت 10 کیلو اهم چهار عدد 1 وات
- مقاومت 2.2 کیلو اهم 1 وات
- مقاومت 10 اهم چهار عدد 1 وات
- مقاومت 1 اهم 5 وات
- پل دیود KBP310
- فن 12 ولت
آشنایی با قطعات مدار

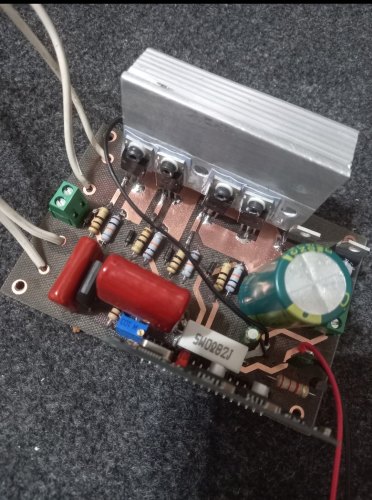

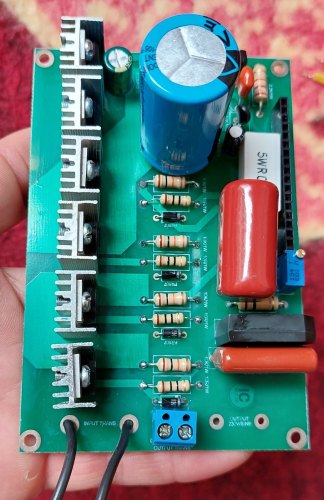

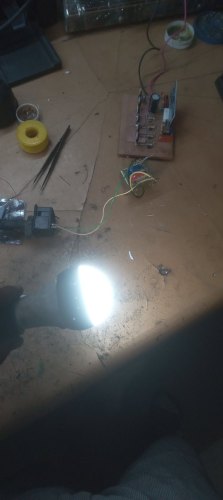

تا الان ۶ نفر این پروژه رو ساختند!
