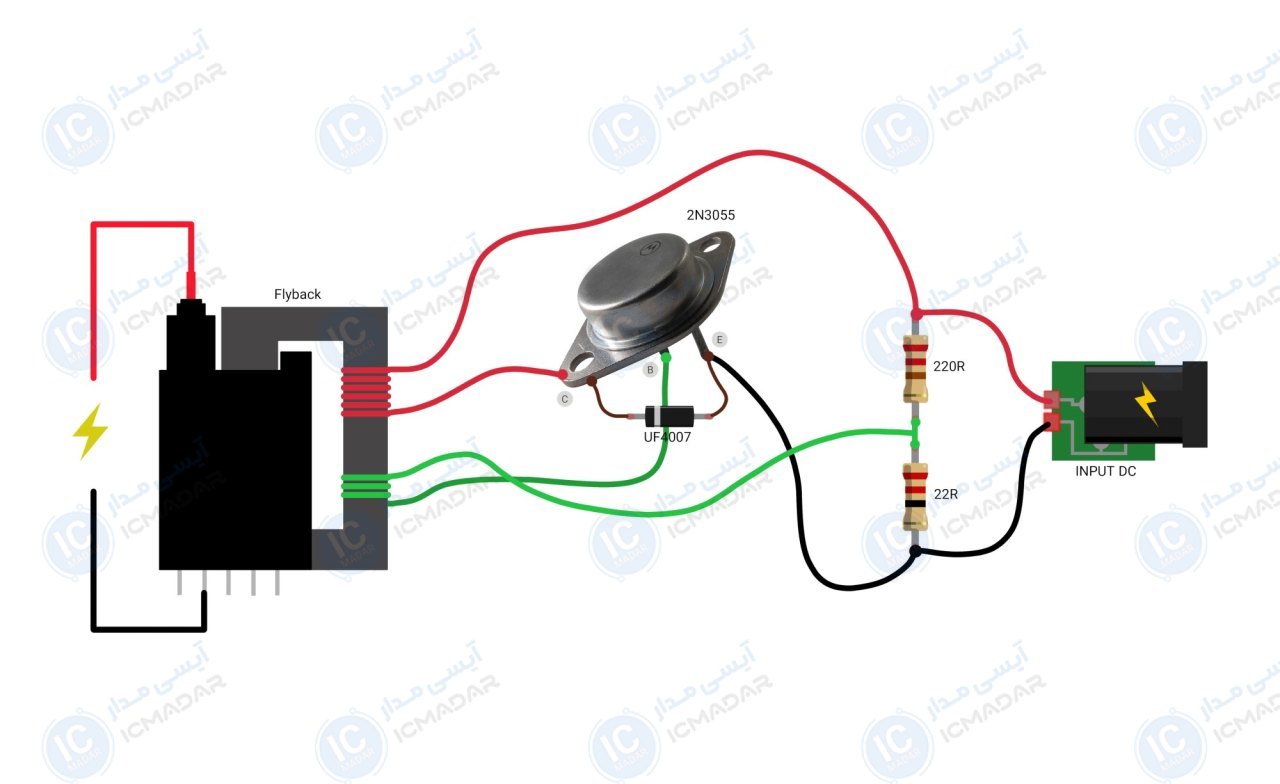

مدار پالس ژنراتور 2N3055
آزمایشهای ولتاژ بالا | تامین برق تجهیزات خاص علمی | آزمایش فیزیکی قوس الکتریکی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • درایو قدرت : تک ترانزیستور
- • ولتاژ خروجی : بالای 5 کیلو ولت
- • نوع ولتاژ خروجی : متناوب
- • جریان مورد نیاز : حداقل 2 آمپر
- • ولتاژ تغذیه : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • قابلیت ایجاد قوس الکتریکی: بله
- • نشانگر ال ای دی : خیر
- • پی سی بی : 70 در 52 میلیمتر
- • تعداد قطعات : 4 عدد
لیست قطعات
- مقاومت 220 اهم آجری
- مقاومت 22 اهم آجری
- فست دیود UF4007
- ترانزیستور 2N3055
آشنایی با قطعات مدار

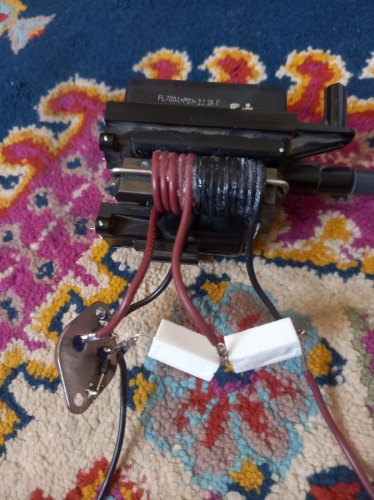

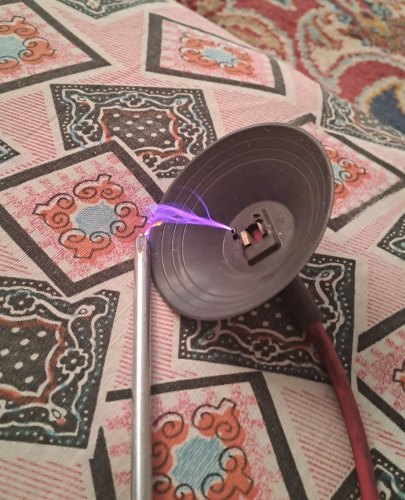

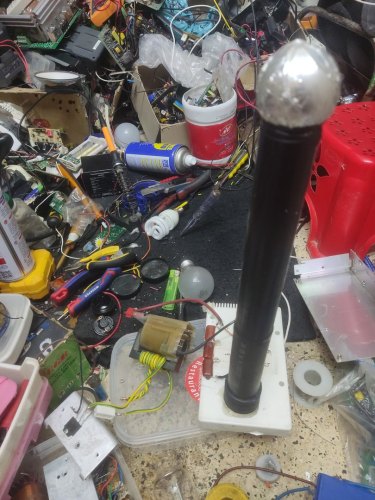

تا الان ۴ نفر این پروژه رو ساختند!
