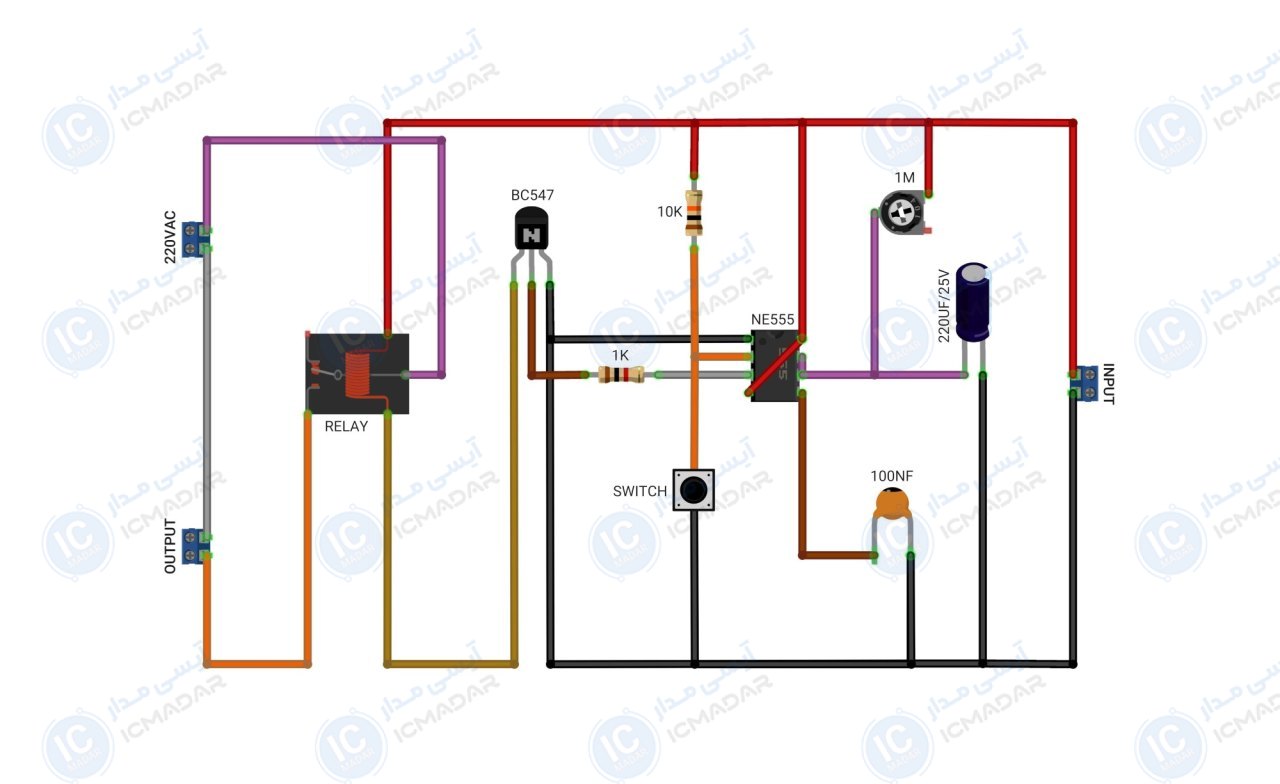

مدار رله تایمر تاخیری قابل تنظیم
تنظیم تایمر برای دستگاههای شارژ | قطع خودکار وسایل برقی | کنترل تأخیر در انواع تجهیزات
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : NE555
- • ورودی تغذیه : 9 تا 12 ولت
- • نوع تغذیه مدار : مستقیم
- • رنج تاخیر : 30 ثانیه تا 4 دقیقه
- • دارای کنترل خروجی 220 ولت : بله
- • مد کاری آیسی : مونواستابل
- • عملکرد کلید : فعالسازی تایمر
- • قابلیت تنظیم زمان : بله
- • پی سی بی : 50 در 35 میلیمتر
- • تعداد قطعات : 9 عدد
