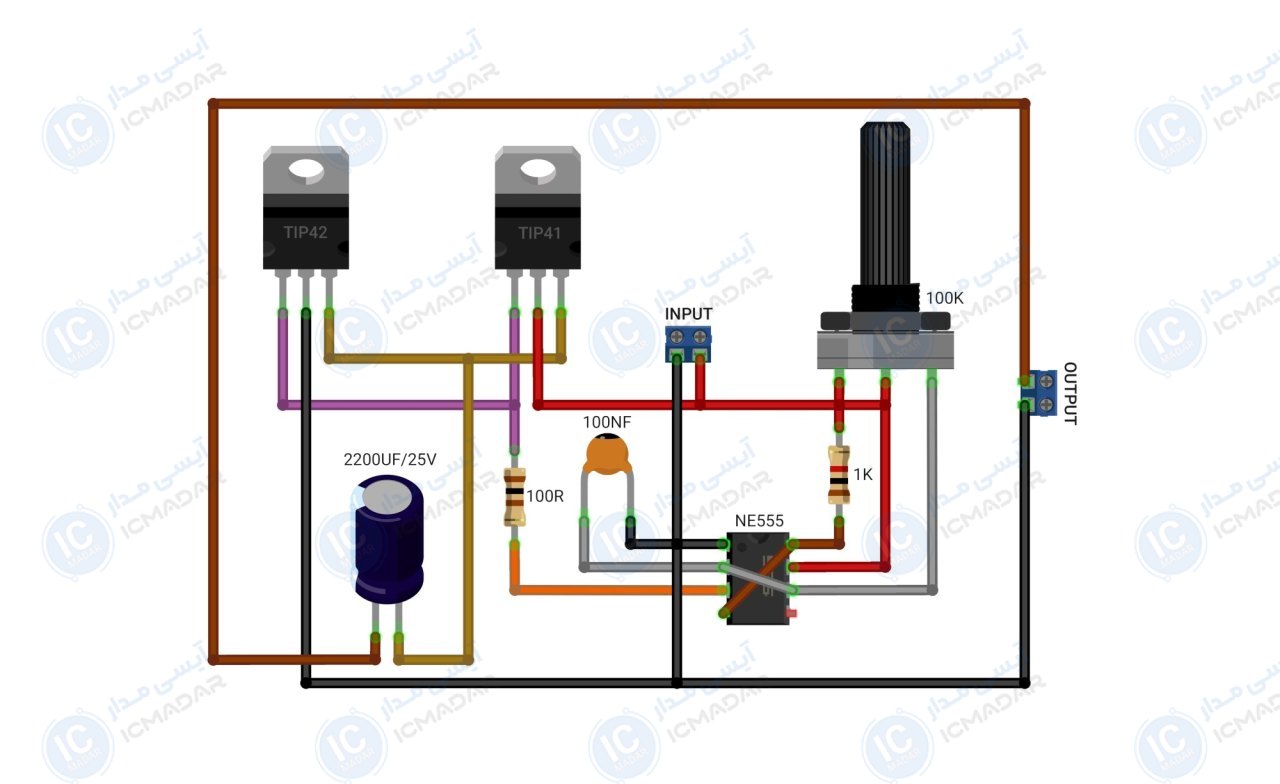

مدار اینورتر 80 وات با ترانس تک سر
روشنایی اضطراری | تامین برق لوازم کوچک | استفاده در آزمایشگاهها
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • درایو قدرت : دو عدد ترانزیستور
- • ولتاژ خروجی : 230 ولت
- • نوع ولتاژ خروجی : متناوب
- • ماکزیموم توان خروجی : 80 وات
- • ولتاژ تغذیه : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • نشانگر ال ای دی : خیر
- • شکل موج : مربعی
- • پی سی بی : 50 در 42 میلیمتر
- • قطعات : 8 عدد
لیست قطعات
- ایسی NE555
- مقاومت 1 کیلو اهم
- مقاومت 100 اهم
- ترانزیستور TIP41
- ترانزیستور TIP42
- خازن 2200 میکرو فاراد 25 ولت
- خازن 100 نانو فاراد عدسی
- ولوم 100 کیلو اهم
آشنایی با قطعات مدار

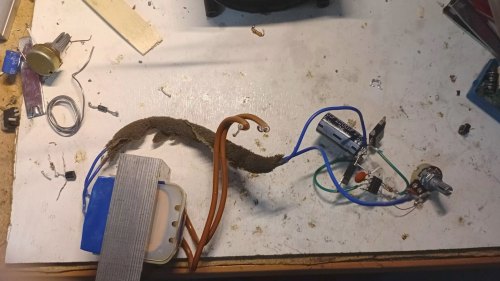

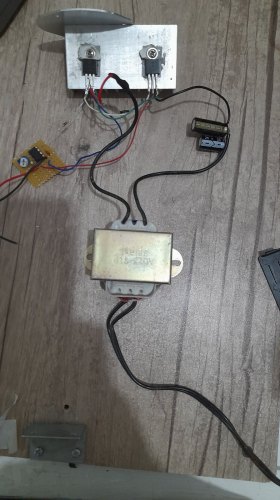

تا الان ۲ نفر این پروژه رو ساختند!
