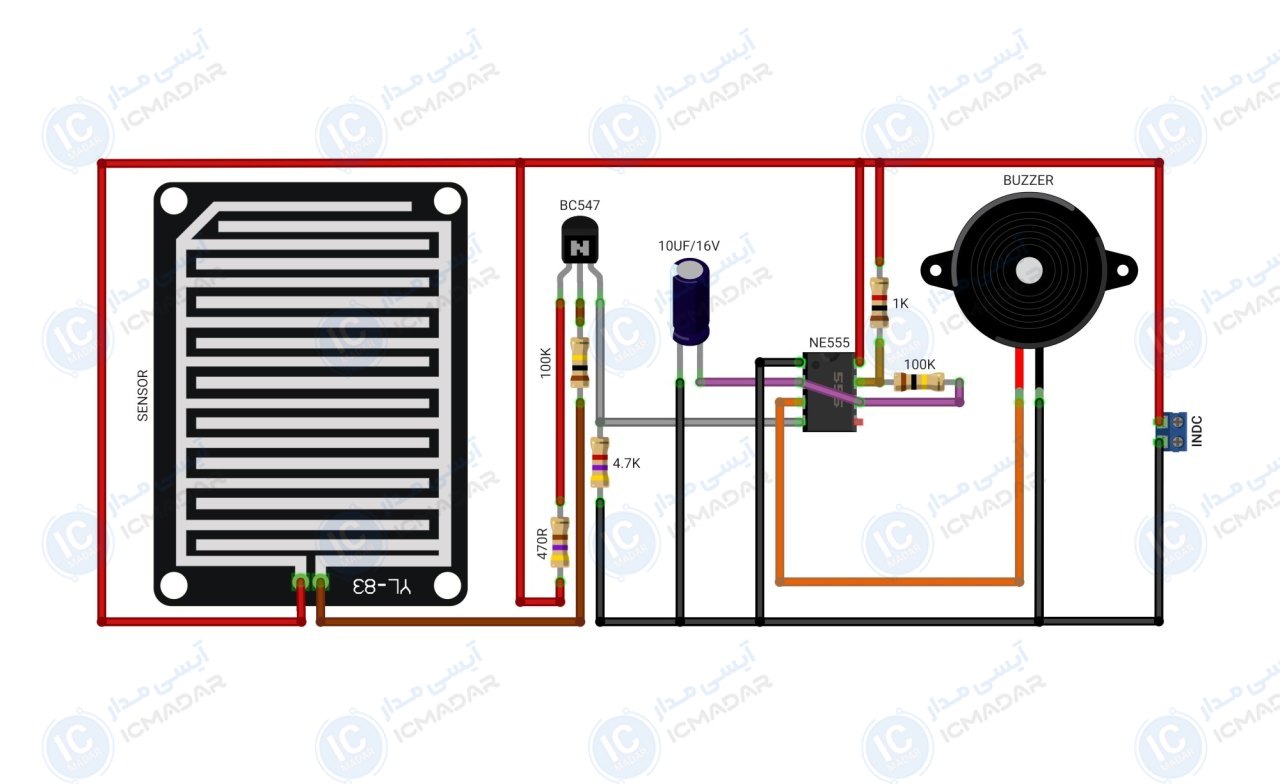

مدار تشخیص باران با سنسور
هوشمند کردن خونه و باغ | کنترل اتوماتیک برفپاککن | جلوگیری از آبیاری تو بارون
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : NE555
- • ولتاژ کاری : 9 ولت
- • جریان مصرفی : مستقیم
- • جریان مورد نیاز : 50 میلیآمپر
- • سنسور : باران
- • نوع سنجش : رطوبت
- • فرکانس تایم : 1 کیلوهرتز
- • هشدار دهنده : بازر
- • پی سی بی : 55 در 36 میلیمتر
- • تعداد قطعات : 9 عدد
لیست قطعات
- آیسی NE555
- سنسور باران
- ترانزیستور BC547
- مقاومت 470 اهم
- مقاومت 100 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 4.7 کیلو اهم
- خازن 10 میکرو فاراد 25 ولت
- بازر 5 ولت
آشنایی با قطعات مدار
