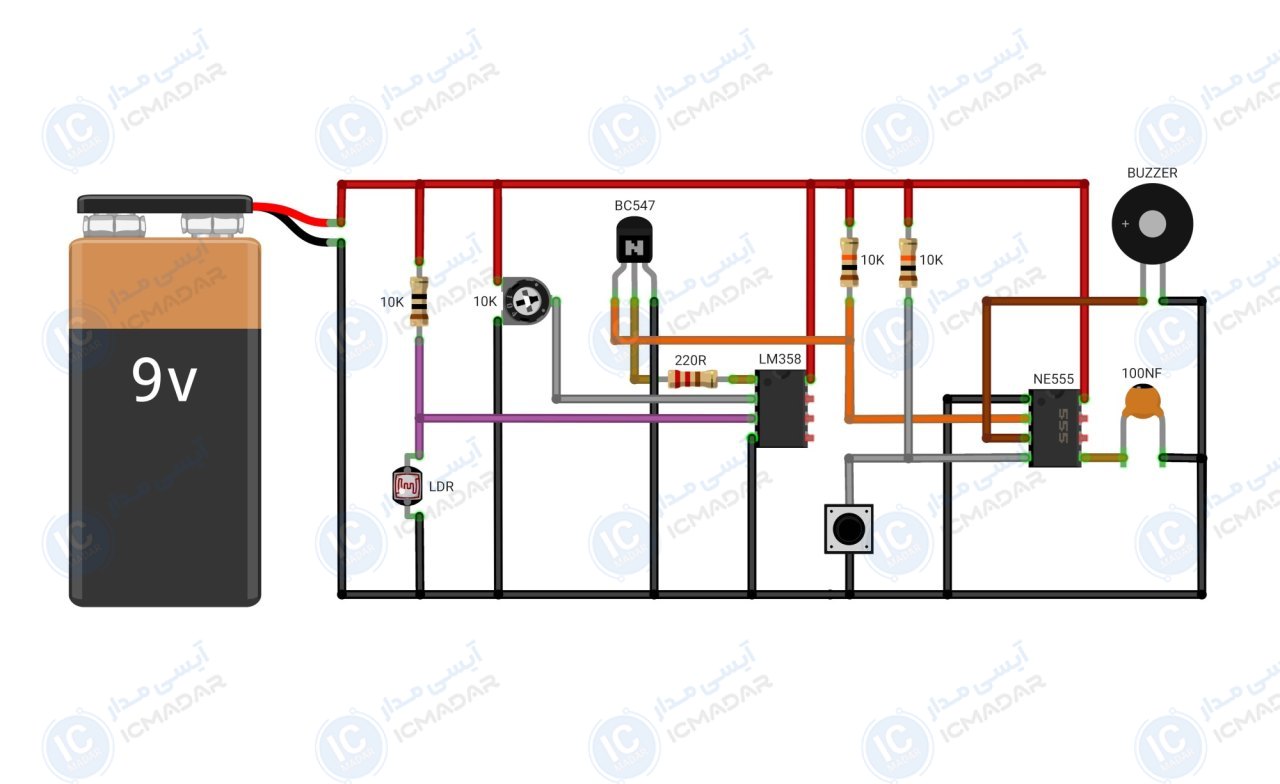

مدار دزدگیر لیزری

مشخصات فنی

• • ولتاژ کاری : 5 تا 9 ولت
• • جریان مصرفی : 20 میلی‌آمپر
• • نوع سنسور : LDR
• • نوع آلارم : بازر صوتی
• • حساسیت : قابل تنظیم
• • برد لیزر : تا 5 متر (بسته به لیزر)
• • زمان واکنش : لحظه‌ای
• • فرکانس : حدود 1 کیلوهرتز
• • پی س بی : 58 در 27 میلیمتر
• • تعداد قطعات : 14 عدد

لیست قطعات

• ایسی NE555
• ایسی LM358
• ترانزیستور BC547
• فتوسل
• مقاومت 10 کیلو اهم سه عدد
• مقاومت 220 اهم
• خازن 100 نانو فاراد عدسی
• پتانسیومتر 10 کیلو اهم
• بازر 5 ولت
• تک سوئیچ
