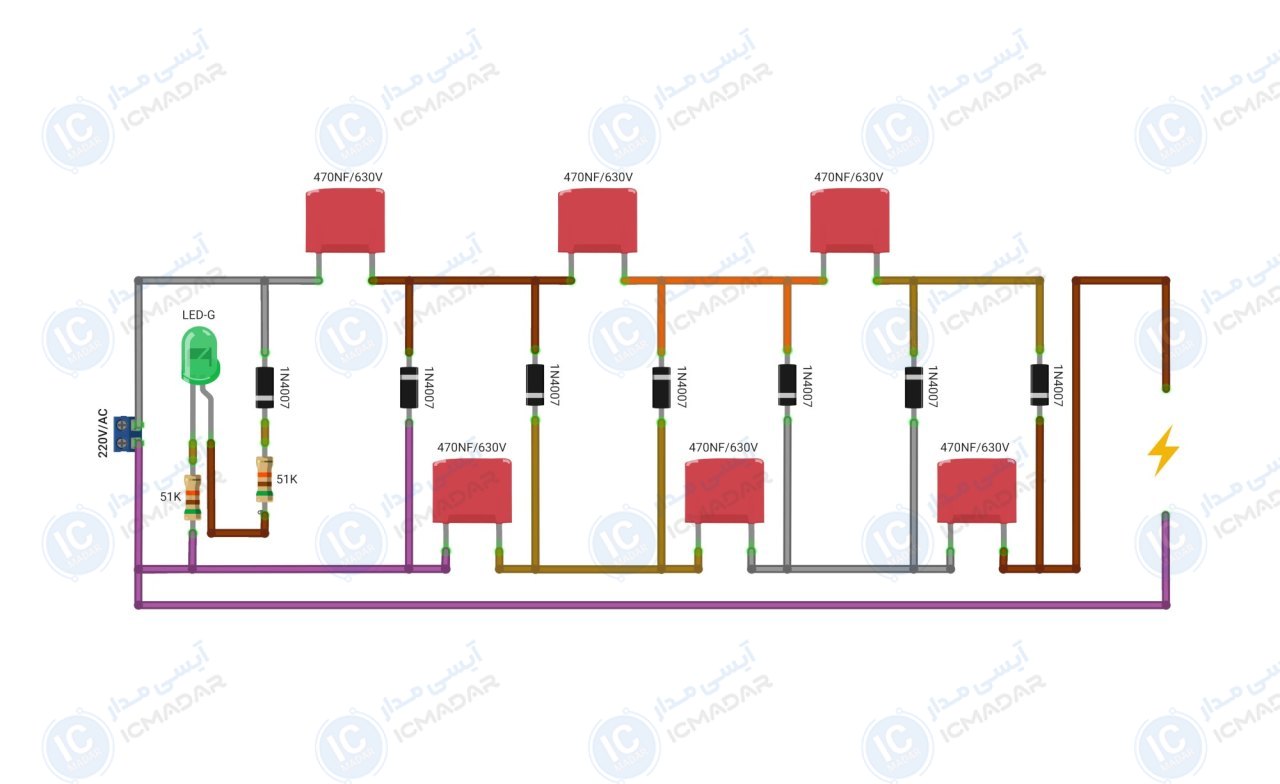

مدار جرقه زن 1800 ولت

مشخصات فنی

• • ورودی تغذیه : 230 ولت
• • نوع ورودی : متناوب
• • ولتاژ خروجی : حدود 1800V
• • نوع خروجی : مستقیم
• • نوع تولید جرقه : لحظه‌ای
• • نشانگر ال ای دی : دارد
• • نیاز به عایق‌کاری : بله
• • پیچیدگی مدار : ساده
• • پی سی بی : 105x35mm
• • تعداد قطعات : 16 عدد

لیست قطعات

• خازن 470 نانو فاراد 630 ولت شش عدد
• دیود 1N4007 هفت عدد
• مقاومت 51 کیلو اهم دو عدد
• ال ای دی سبز ما
