تعویض برد دکمه‌های عملیاتی دوربین کانن PowerShot A550

برای شروع کار باید قاب‌های اصلی دوربین رو باز کنیم. کلا 6 تا پیچ چهارسو (4.45 میلی‌متری) روی بدنه هست که باید با پیچ‌گوشتی فیلیپس #00 بازشون کنی.

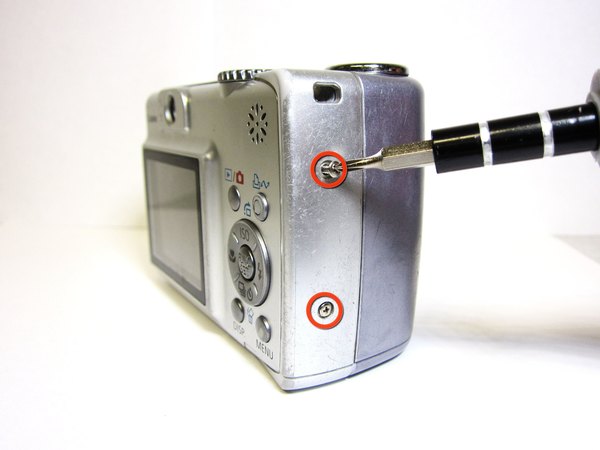

← وقتی از جلو به لنز دوربین نگاه می‌کنی، دو تا از این پیچ‌ها سمت چپ بدنه قرار دارن.

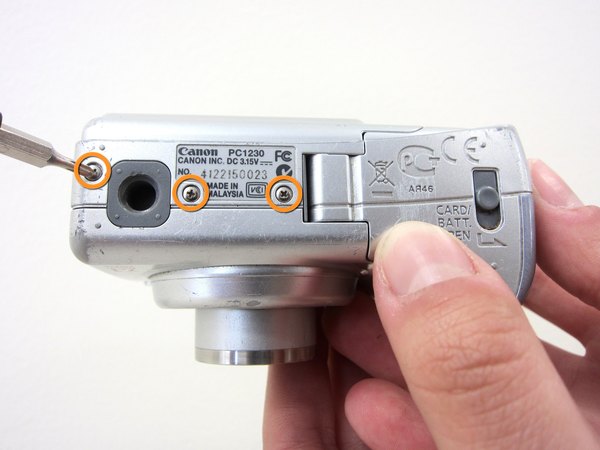

← سه تا پیچ هم دقیقا کف دوربین (قسمت زیرین) بسته شدن.

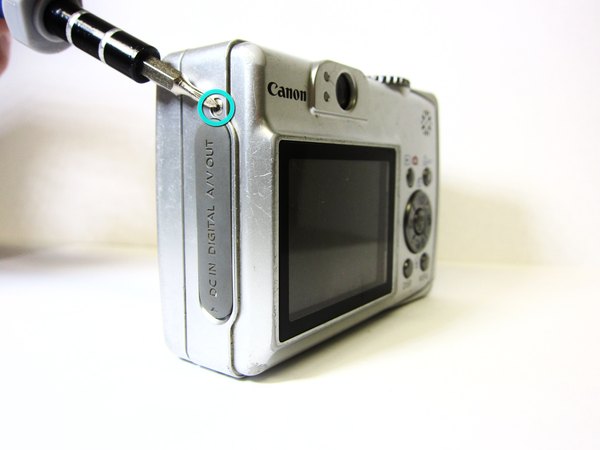

← یه دونه پیچ هم سمت راست بدنه هست که اونم باید باز کنی.

حالا دوربین رو برگردون تا به قسمت زیرش تسلط کامل داشته باشی.

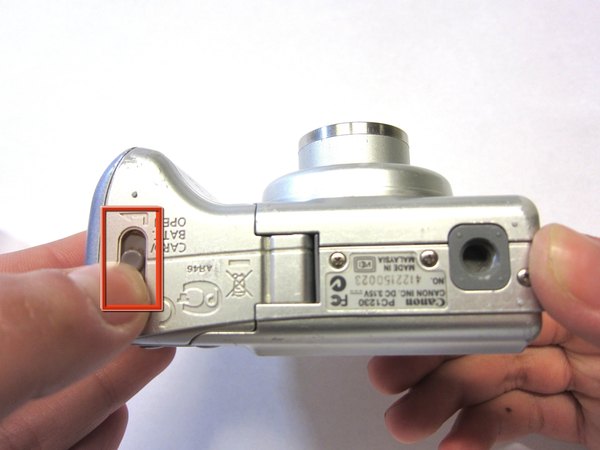

← برای باز کردن درپوش محفظه باتری و مموری، دکمه‌ای که روش نوشته CARD/BATT رو به سمت بالا بکش و بعد درپوش رو به سمت چپ هل بده تا کاملا باز بشه.

وقتی درپوش باز می‌شه، محفظه باتری و مموری کارت دقیقا مثل تصویر بهت نشون داده می‌شه.

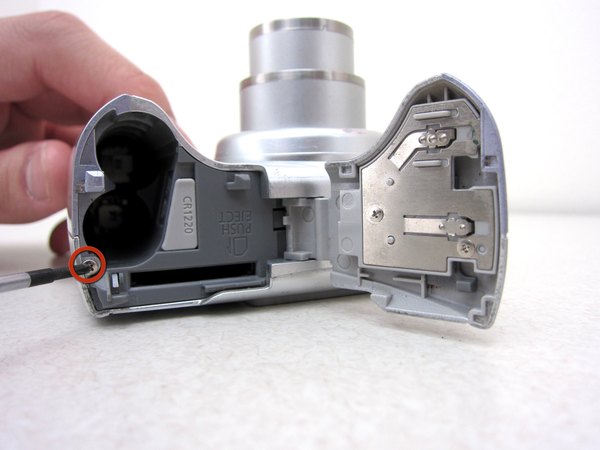

← یه پیچ 4.45 میلی‌متری دیگه دقیقا داخل همین محفظه پنهان شده. با همون پیچ‌گوشتی فیلیپس #00 این پیچ رو هم باز کن.

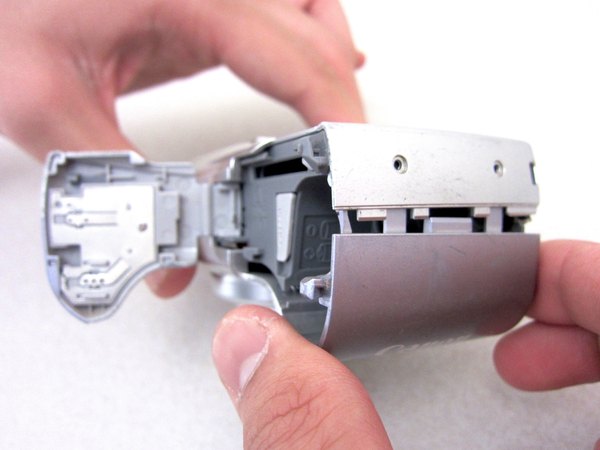

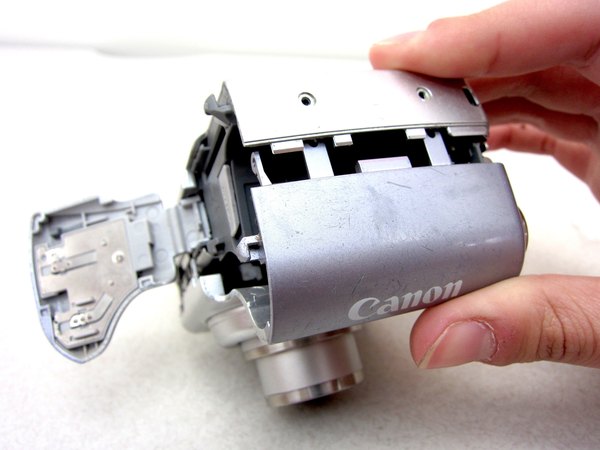

الان دیگه تمام پیچ‌های نگهدارنده قاب باز شدن. قاب جلویی رو بگیر و خیلی آروم و بدون فشار از بدنه اصلی جداش کن.

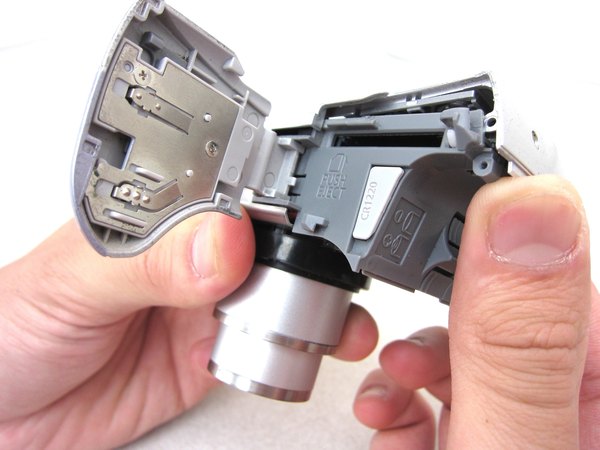

یه ترفند عالی: برای اینکه قاب راحت‌تر دربیاد، از سمت چپ دوربین (یعنی کنار محفظه باتری) شروع کن و خارهای پلاستیکی اون قسمت رو با ملایمت آزاد کن.

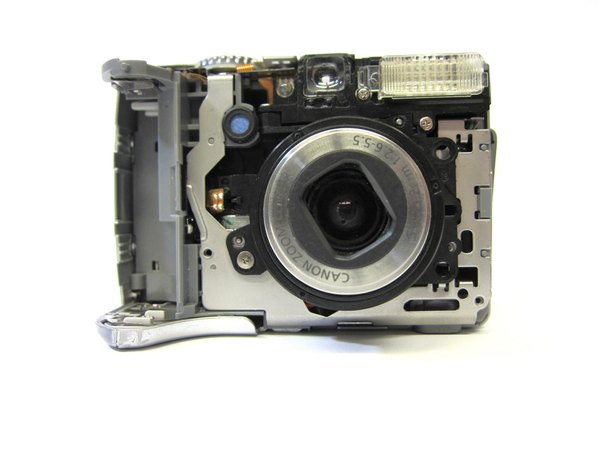

بعد از اینکه قاب جلویی رو با موفقیت جدا کردی، اسکلت دوربین و قطعات داخلیش مثل این عکس نمایان می‌شه.

حالا نوبت قاب پشتیه. دوباره از سمت محفظه باتری شروع کن و لبه‌های قاب پشتی رو به آرومی آزاد کن.

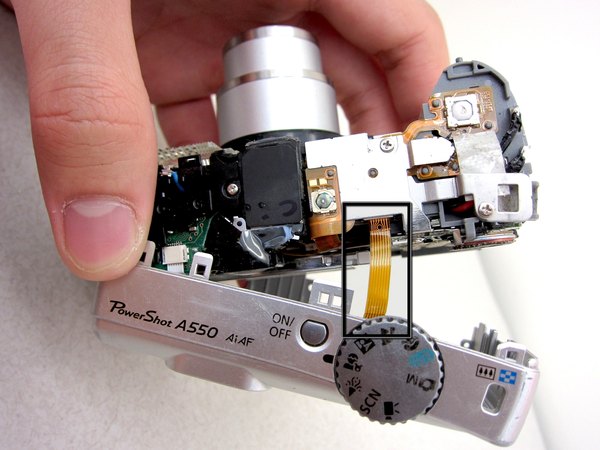

یه هشدار خیلی مهم: وقتی قاب پشتی آزاد شد، به هیچ‌وجه یهو نکشش! این قاب با یه کابل فلت خیلی حساس به بدنه اصلی متصله و با کشیدن ناگهانی پاره می‌شه.

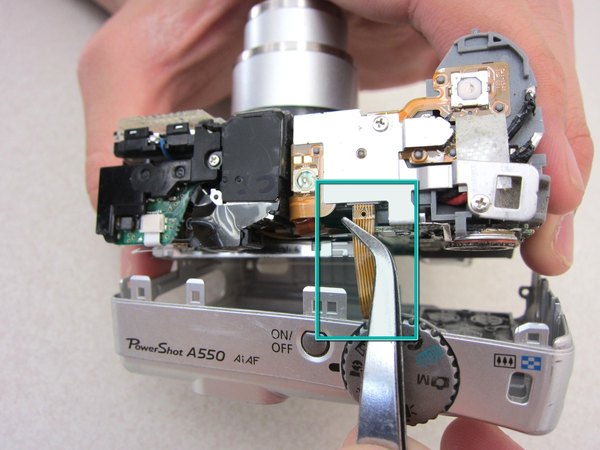

← برای جدا کردن کامل قاب، از یه پنس کمک بگیر و کابل فلت ارتباطی رو با ملایمت از روی برد دوربین جدا کن.

به محض اینکه فلت قاب پشتی رو جدا کنی، نمای پشت دوربین دقیقا مثل چیزی می‌شه که توی این تصویر می‌بینی.

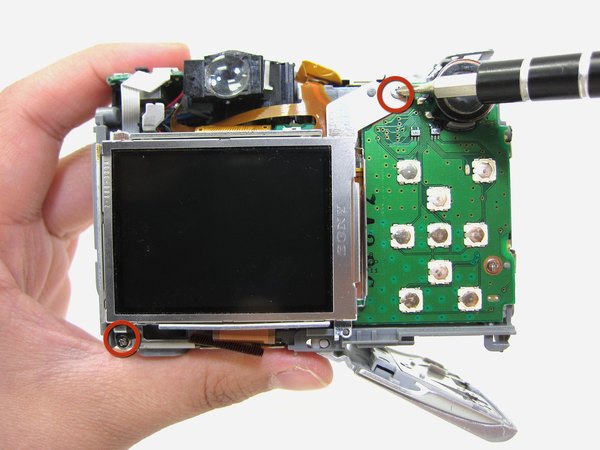

← دور تا دور صفحه نمایش (LCD) رو بگرد. دو تا پیچ 4.35 میلی‌متری اونجا هست که باید با پیچ‌گوشتی فیلیپس #00 باز بشن.

بازم باید احتیاط کنی! ال‌سی‌دی رو به بیرون نکش، چون این قطعه هم با یه کابل فلت ظریف به بدنه متصل شده.

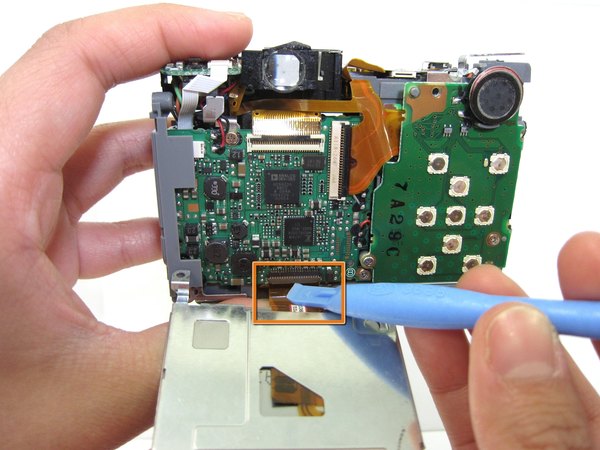

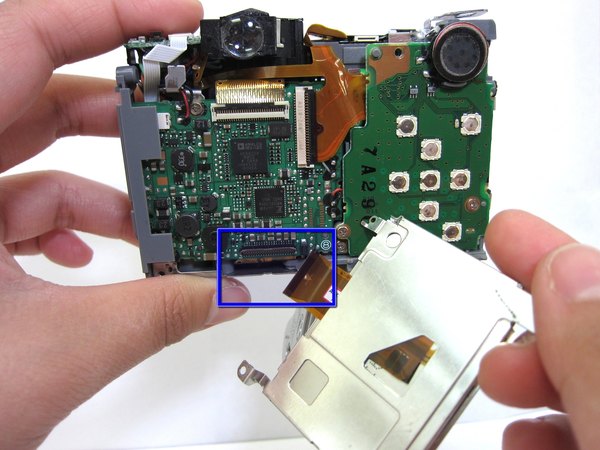

← با استفاده از یه ابزار بازکننده پلاستیکی (مثل اسپاجر)، قفل مشکی‌رنگ سوکت فلت رو به آرومی باز کن.

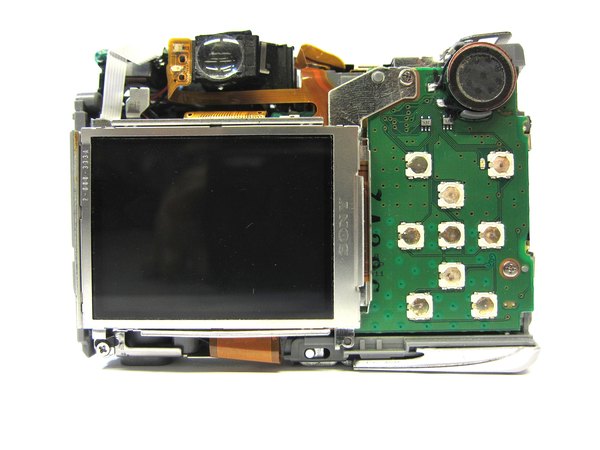

حالا که قفل سوکت باز شد، می‌تونی کابل فلت رو با ملایمت بیرون بکشی و ال‌سی‌دی رو کاملا از بدنه دوربین جدا کنی.

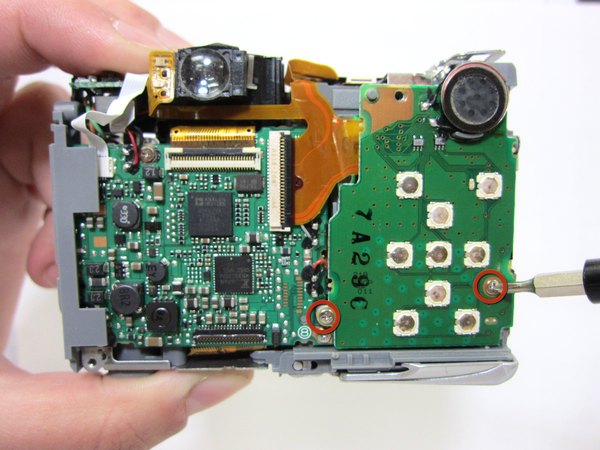

← روی برد سبزرنگ مربوط به دکمه‌های عملیاتی، دو تا پیچ 3.35 میلی‌متری بسته شده. اینا رو هم با پیچ‌گوشتی فیلیپس #00 باز کن.

حواست باشه که هنوز نباید برد رو به سمت خودت بکشی. زیر این برد هم کابل فلتی هست که در صورت بی‌احتیاطی ممکنه پاره بشه.

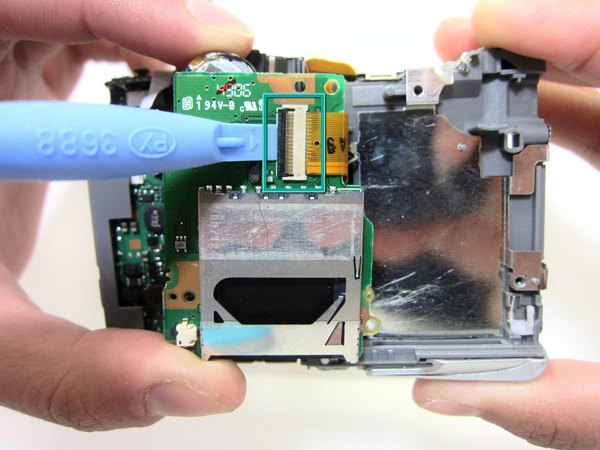

← با همون ابزار بازکننده پلاستیکی، قفل مشکی‌رنگ مربوط به فلت برد رو پیدا کن و به سمت بالا هل بده تا باز بشه.

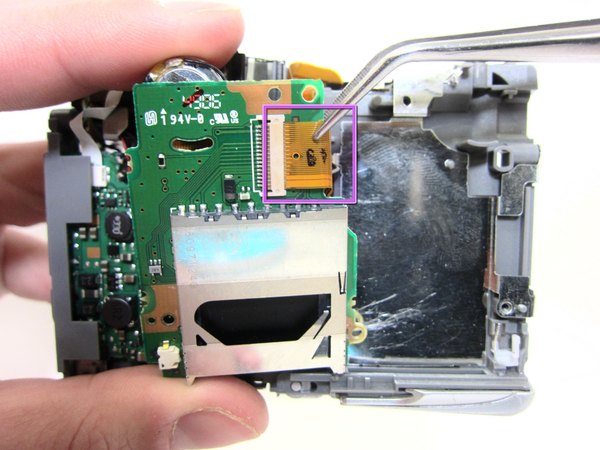

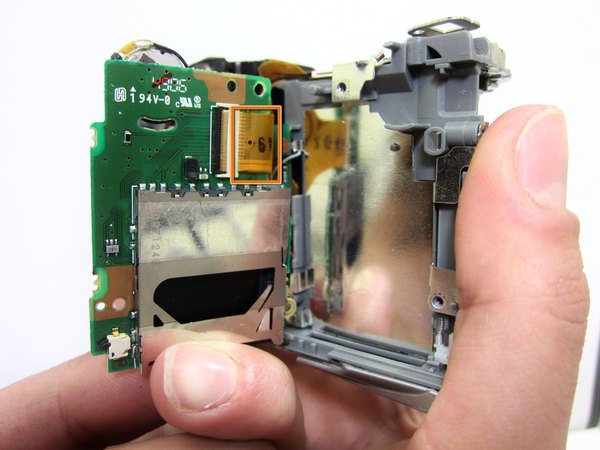

← حالا با استفاده از یه پنس، فلت اتصال این برد رو خیلی ملایم از سوکت روی بدنه دوربین بیرون بکش تا برد کاملا آزاد بشه.

جالبه بدونی سوکت مموری کارت (SD Card Reader) هم دقیقا پشت همین برد لحیم شده. بنابراین این قطعه به‌صورت یکپارچه هست و باید کل این مجموعه رو باهم تعویض کنی.

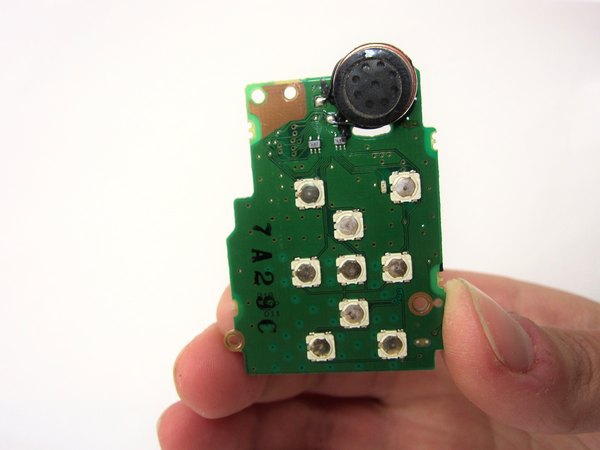

کار تمومه و قطعه معیوب رو با موفقیت جدا کردی. برای بستن دوربین و قرار دادن برد جدید، کافیه همین مراحلی که با هم رفتیم جلو رو از آخر به اول انجام بدی. فقط موقع جا زدن فلت‌ها خیلی دقت کن که کاملا داخل سوکت‌ها بشینن.
