تعویض فلش دوربین کانن PowerShot SD200

حواست باشه که تو حالت عادی وقتی دوربین خاموش میشه، لنز باید کاملا داخل بدنه جمع بشه. اگه لنز دوربینت بیرون مونده و جمع نمیشه، احتمالا مشکل دیگه‌ای تو بخش مکانیکی لنز وجود داره که باید جداگانه بررسی بشه.

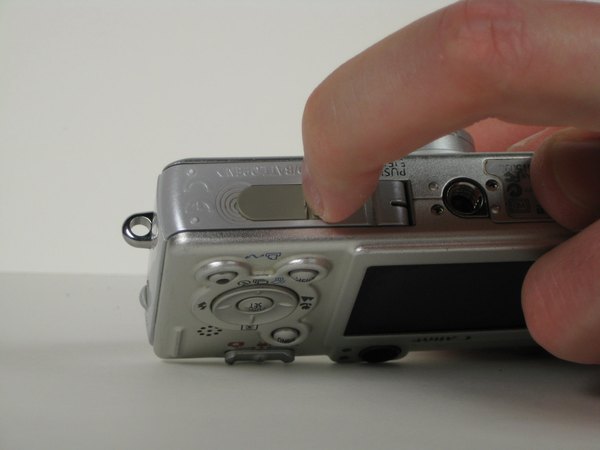

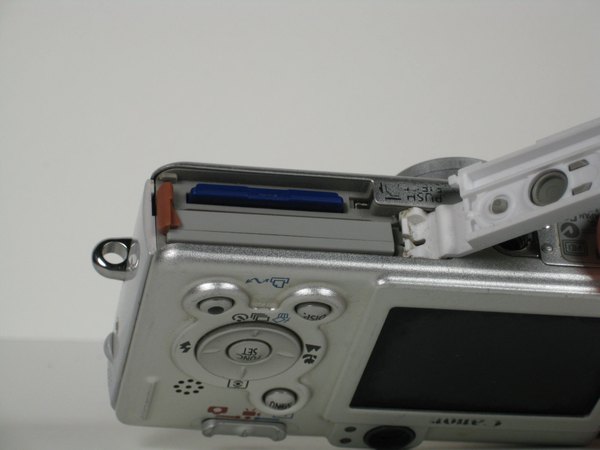

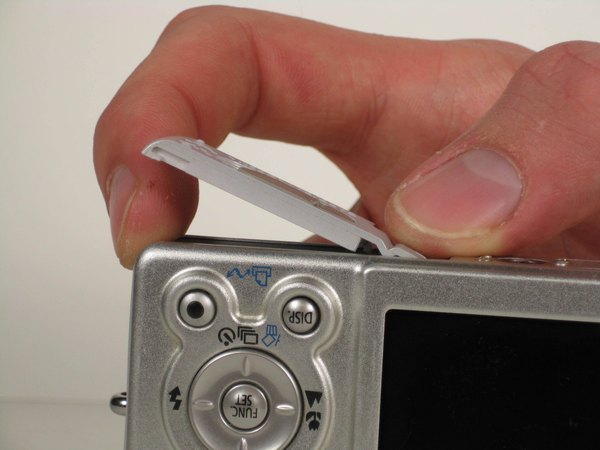

اول با ناخنت یا یه ابزار پلاستیکی، زبونه خاکستری تیره که پایین دستگاه قرار داره رو به سمت لبه‌های دوربین هل بده. حالا درپوش خاکستری روشن رو از سمت صفحه نمایش به بیرون بکش و بلندش کن تا درپوش کاملا باز بشه و دسترسی به داخل محفظه پیدا کنی.

الان باید بتونی باتری و کارت حافظه دوربین رو به‌راحتی ببینی.

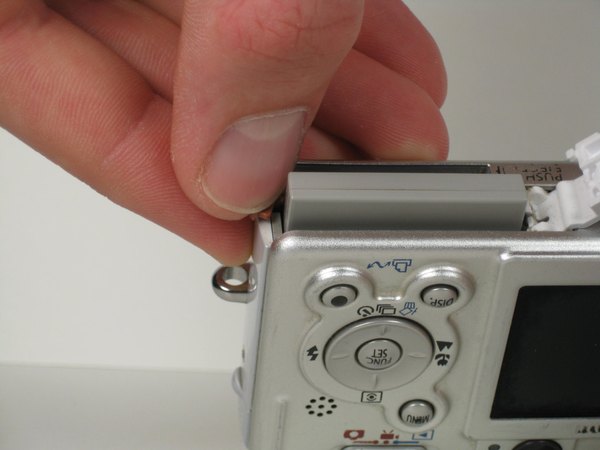

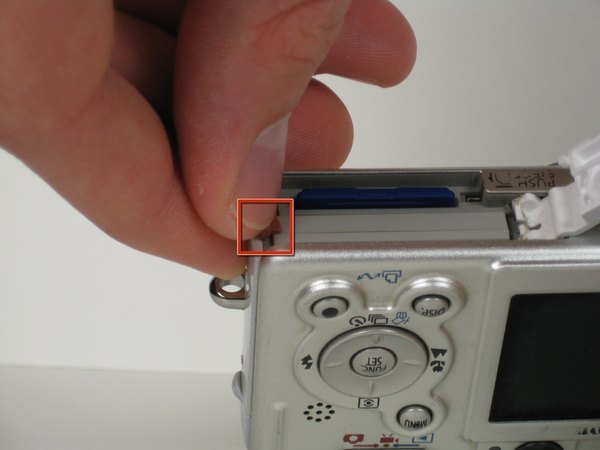

← اون ضامن قهوه‌ای رنگ کوچیک رو به سمت لبه دوربین بچرخون تا باتری آزاد بشه.

با این کار، باتری یه مقدار به سمت بیرون می‌پره و برای برداشتن آماده میشه.

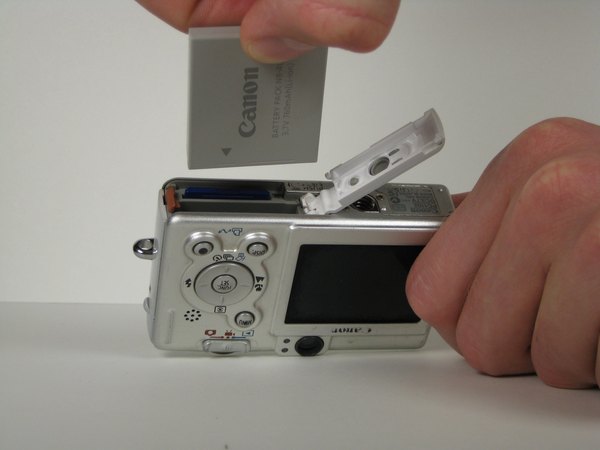

باتری رو مستقیم به سمت بالا بکش و کاملا از داخل محفظه‌اش خارج کن.

موقع بستن دوربین و قرار دادن دوباره باتری، یادت باشه که باتری رو دقیقا تو همون جهت و حالتی که درآوردی سر جاش قرار بدی.

درپوش خاکستری رنگ محفظه باتری رو ببند تا موقع باز کردن بدنه، مزاحم دستت نشه.

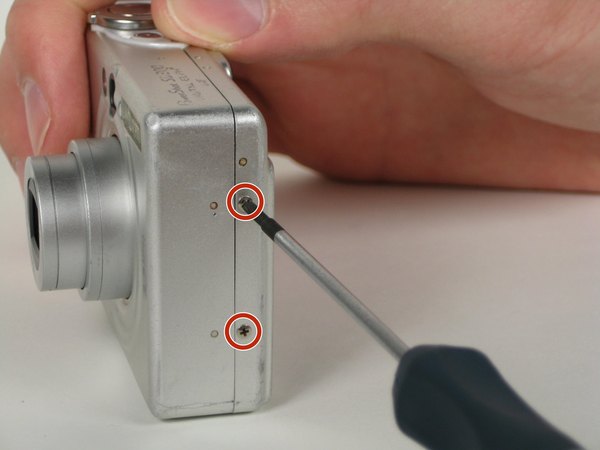

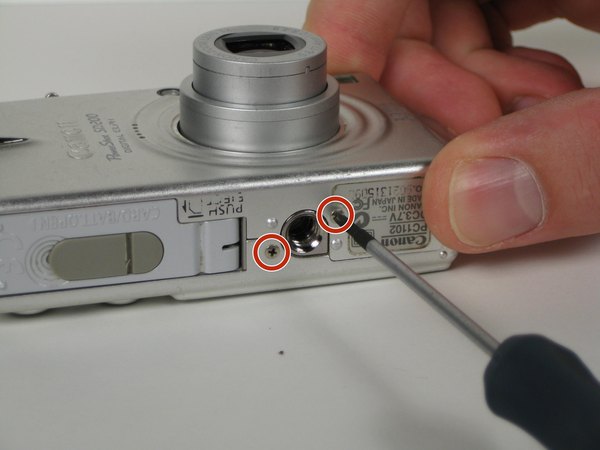

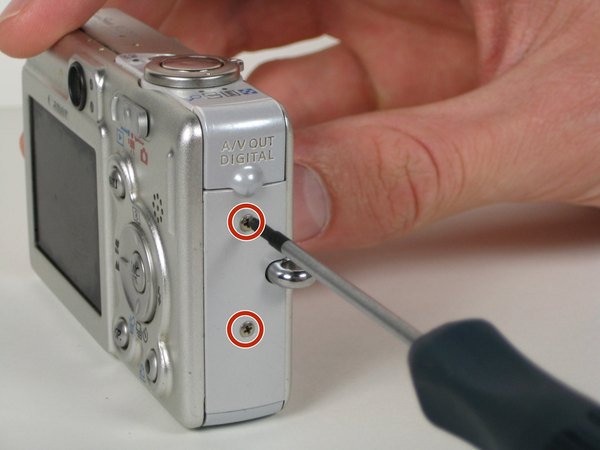

← حالا باید شش تا پیچ چهارسوی 2.8 میلی‌متری که روی بدنه بیرونی هستن رو باز کنی. دو تا از این پیچ‌ها سمت راست، دو تا سمت چپ و دو تای آخر هم زیر دوربین قرار دارن.

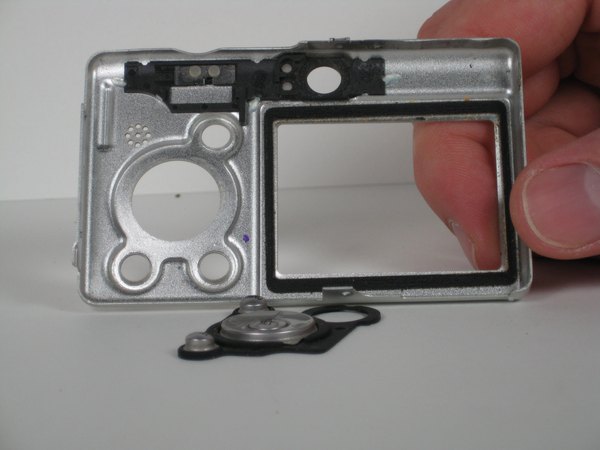

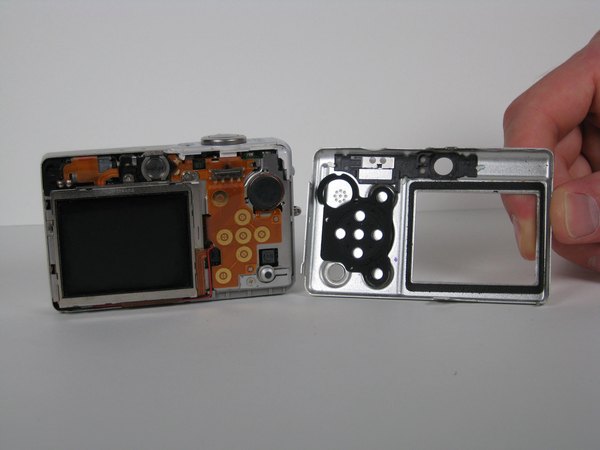

با انگشتات خیلی آروم قاب پشتی دوربین رو از روی شاسی اصلی جدا کن. دقت کن که فشار زیادی نیاری تا خارهای پلاستیکی نشکنن.

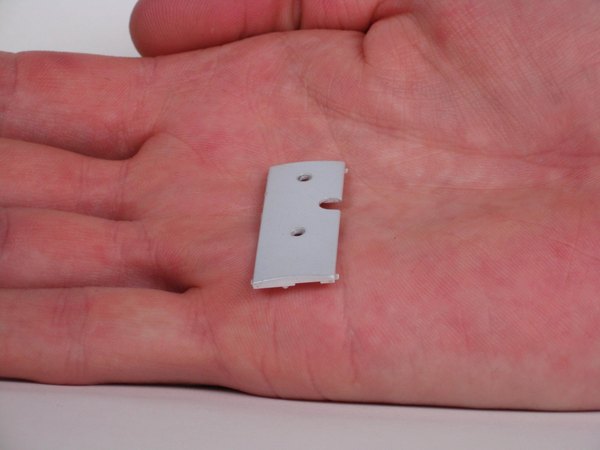

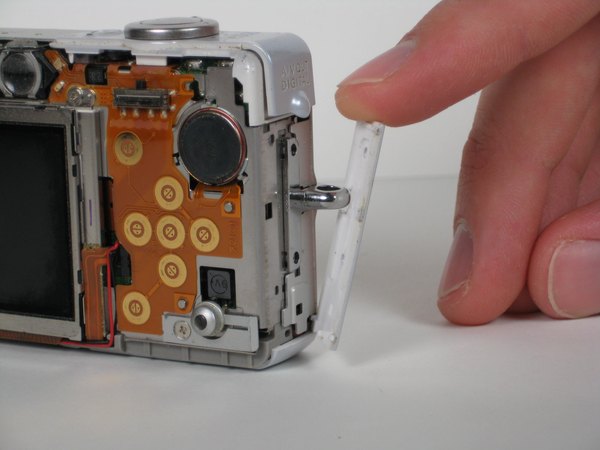

اگه دکمه‌ها موقع برداشتن قاب پشتی خودبه‌خود بیرون نیفتادن، با انگشتت از داخل به سمت بیرون هلشون بده تا جدا بشن. قطعه پلاستیکی سفید رنگ کنار بدنه رو هم اگه هنوز سر جاش گیر کرده، با دستت بردار تا مسیر برای مراحل بعدی باز بشه.

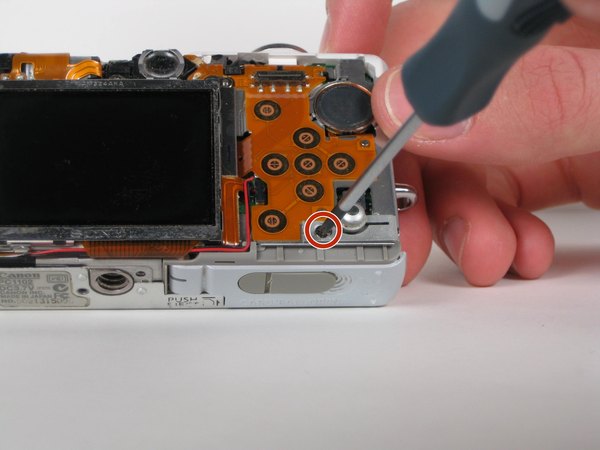

← یک پیچ چهارسوی 2.2 میلی‌متری زیر دوربین وجود داره، پیداش کن و بازش کن.

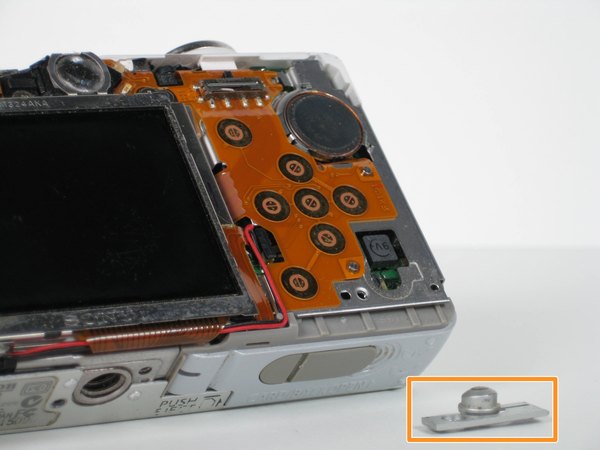

← دکمه پرینت رو هم از روی برد بردار و کنار بذار.

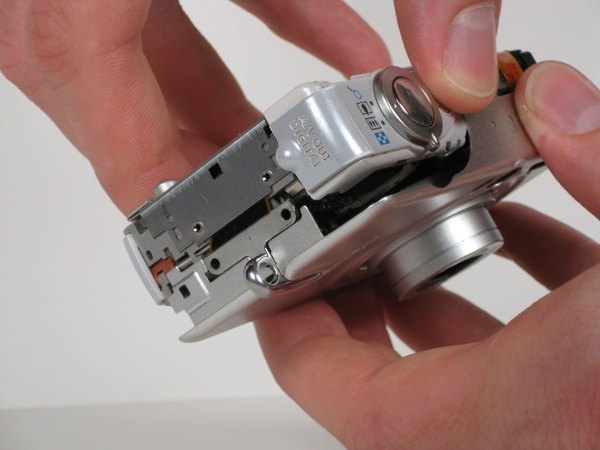

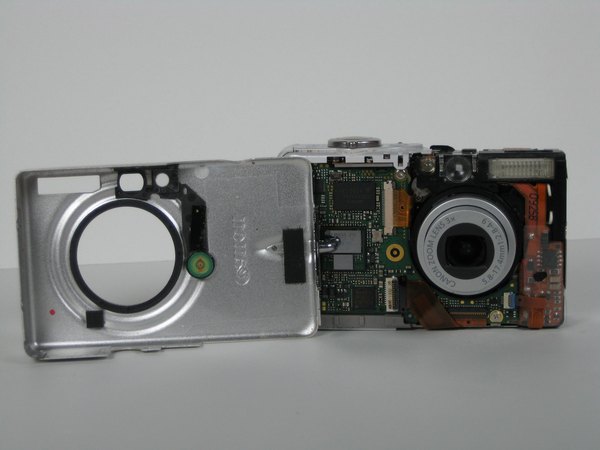

حالا نوبت قاب جلوییه. با دستت لبه‌های قاب جلویی رو بگیر و خیلی بااحتیاط به صورت مستقیم به سمت بیرون بکش تا کاملا از دوربین جدا بشه.

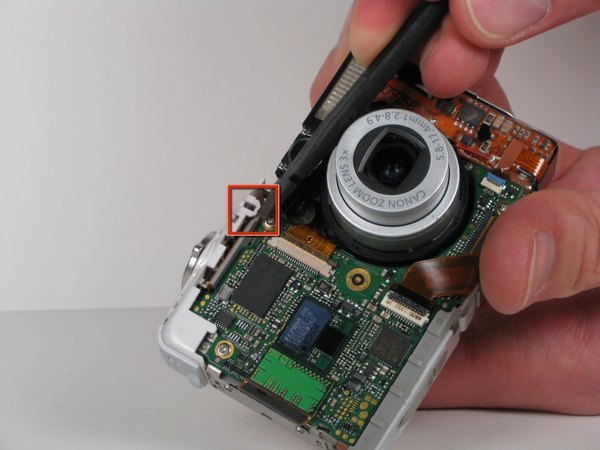

← از قسمت تخت اسپاجر استفاده کن تا ضامن پلاستیکی سفید رنگی که جلوی دوربین هست رو باز کنی. وقتی ضامن آزاد شد، اون رو به سمت لبه بالایی دوربین حرکت بده.

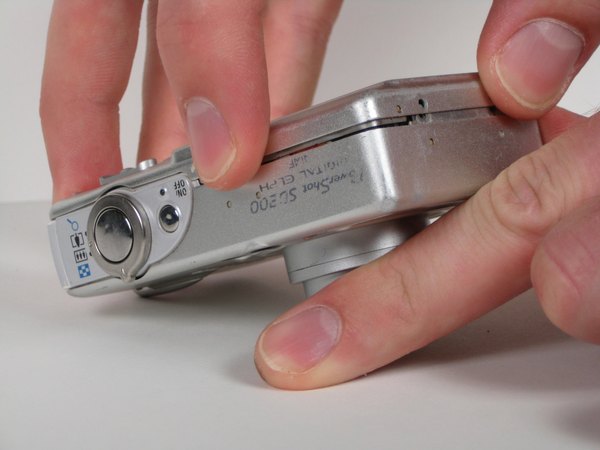

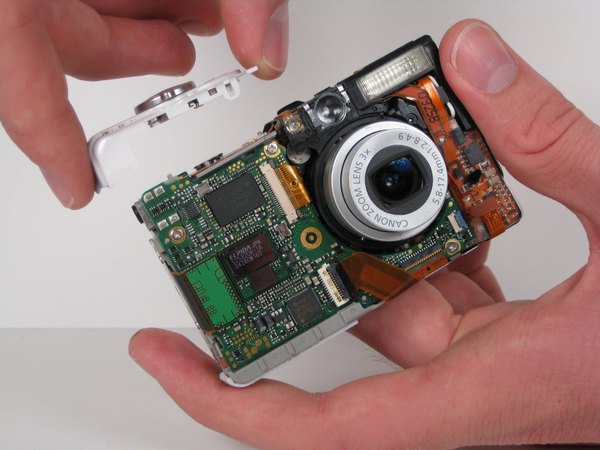

مجموعه دکمه‌های بالایی رو مستقیم به سمت بالا بکش و از روی دستگاه جدا کن.

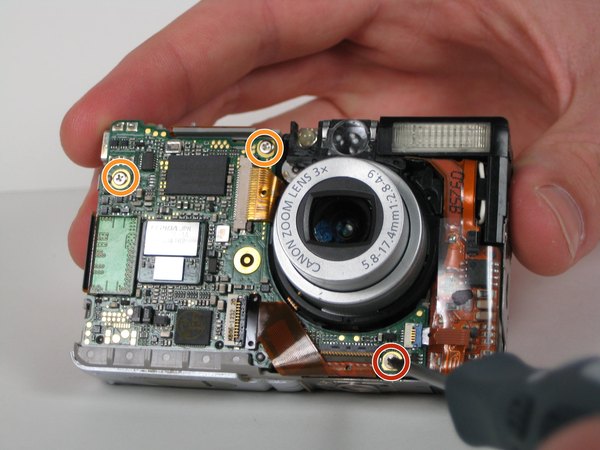

← یک پیچ چهارسوی 2.4 میلی‌متری پایین مادربرد هست که باید بازش کنی.

← دو تا پیچ چهارسوی 3.9 میلی‌متری هم بالای مادربرد قرار دارن، اون‌ها رو هم باز کن.

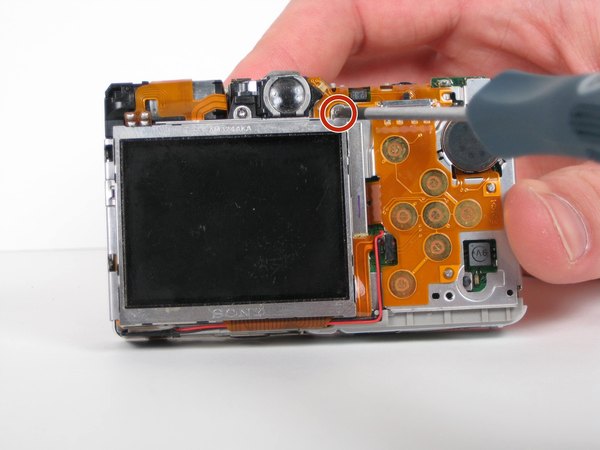

← دقیقا بالای گوشه سمت راست صفحه نمایش، یه پیچ چهارسوی 2.4 میلی‌متری دیگه می‌بینی. اون رو هم باز کن تا مادربرد آزادتر بشه.

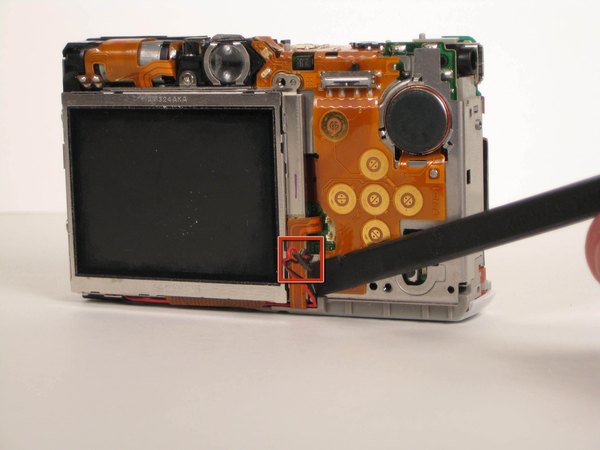

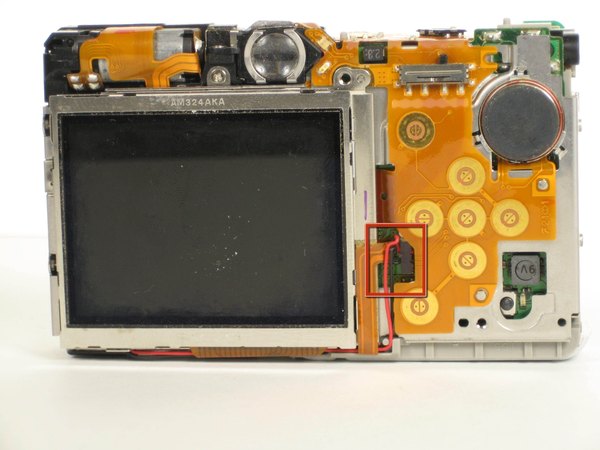

← بریم سراغ پشت مادربرد. با لبه تخت اسپاجر، کانکتور مشکی رنگ کوچیک رو آروم به سمت بالا هول بده تا آزاد بشه. این کانکتور خیلی راحت و مستقیم به سمت بالا باز میشه.

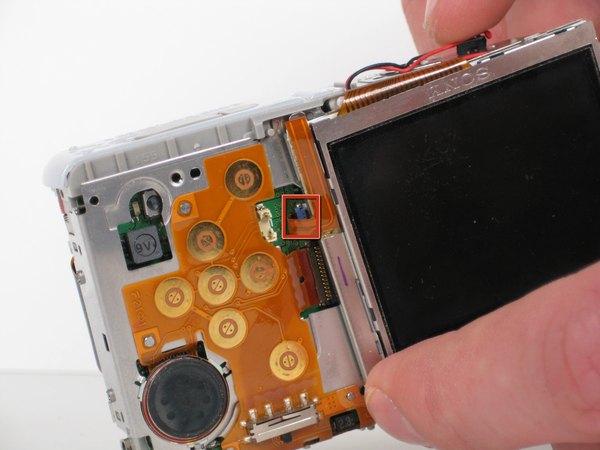

دوربین رو تو دستت کمی زاویه بده تا بتونی کانکتور ZIF آبی رنگ کوچیک که پشت مادربرد و کنار صفحه نمایش نشسته رو پیدا کنی.

← نوک تخت اسپاجر رو زیر زبونه کانکتور آبی بنداز و بازش کن. بعد خیلی نرم فلت رو به بیرون بکش.

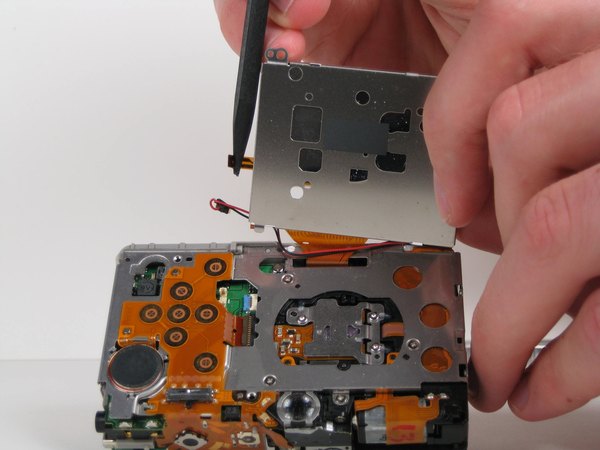

وقتی این فلت با موفقیت جدا شد، می‌تونی صفحه نمایش رو کمی به سمت بیرون بچرخونی تا به پیچ‌های مخفی زیرش دسترسی پیدا کنی.

مراقب باش! صفحه نمایش رو کامل بیرون نکش یا بیشتر از 180 درجه نچرخون. اگه حواست نباشه، فلت دومی که صفحه نمایش رو نگه داشته پاره میشه و خسارت جبران‌ناپذیری به بار میاد.

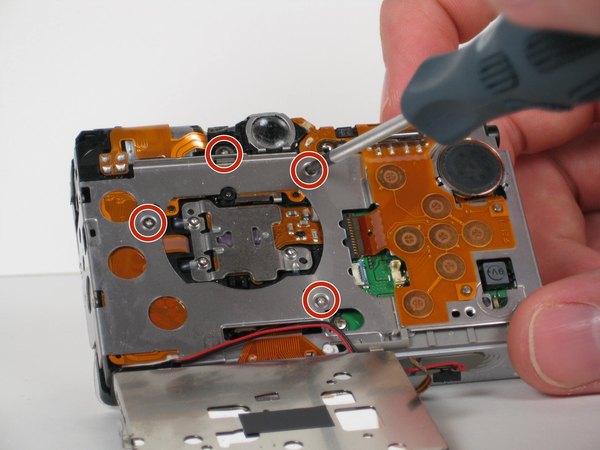

← چهار تا پیچ چهارسوی 2.6 میلی‌متری دقیقا زیر همون قسمتی که صفحه نمایش قرار داشت مخفی شدن؛ همه‌شون رو باز کن.

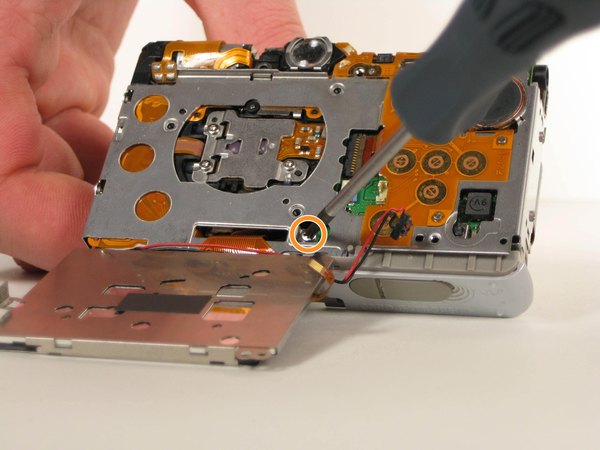

← یک پیچ چهارسوی 4.2 میلی‌متری هم تو قسمت پایین و پشت دوربین هست که باید باز بشه.

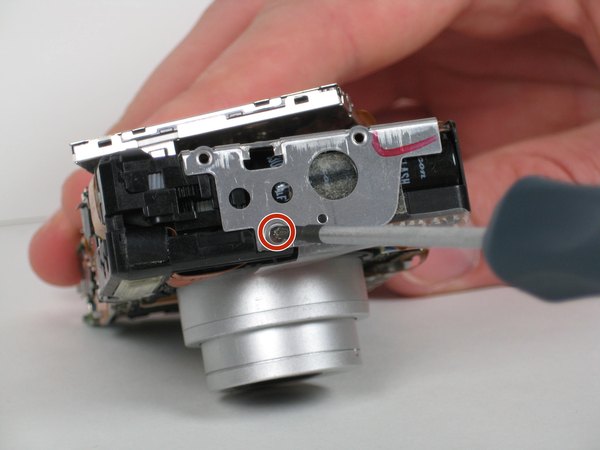

← سمت چپ دوربین رو نگاه کن، یک پیچ چهارسوی 2.7 میلی‌متری هم اونجا منتظرته تا بازش کنی.

با لبه تخت اسپاجر، گوشه پایینی فلت نارنجی رنگ رو به آرومی بالا بیار تا از روی پین‌های نگهدارنده کنده بشه و از بدنه فاصله بگیره.

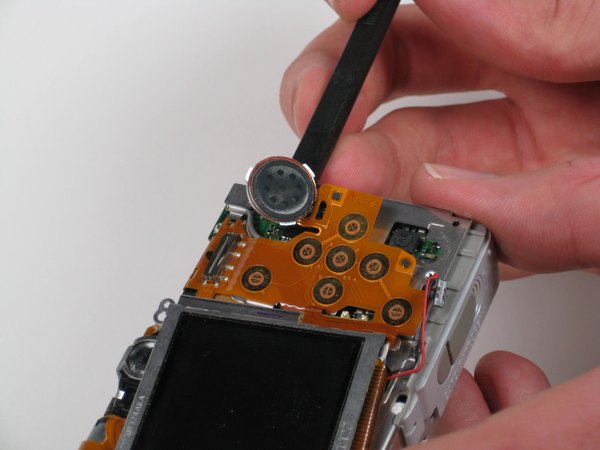

بلندگو رو کمی بچرخون تا از قاب دوربین جدا بشه. بعد با همون سمت تخت اسپاجر، زیر بلندگو بنداز و کامل از روی دستگاه بلندش کن.

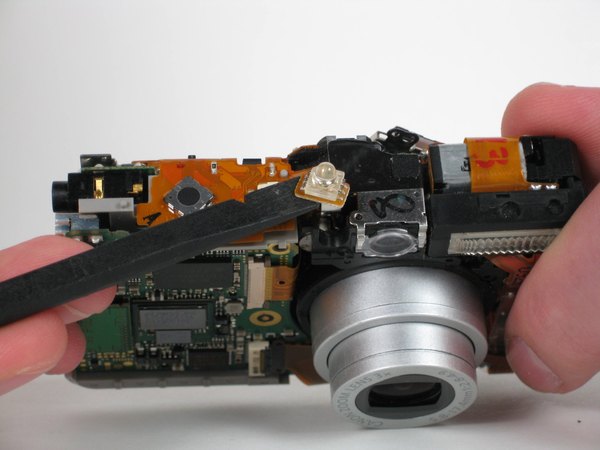

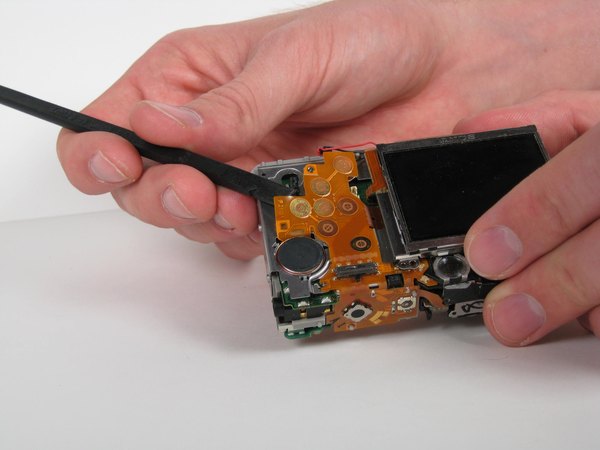

دوباره از اسپاجر کمک بگیر و فلت نارنجی رنگ بالای دوربین رو، درست همونجایی که محل تماس دکمه پاوره، جدا کن. دقت کن فقط به قدری نیرو وارد کنی که اتصال دکمه پاور از روی بدنه جدا بشه و به فلت آسیبی نرسه. لامپ ال‌ای‌دی رو هم با نوک تخت اسپاجر از روی دوربین بلند کن.

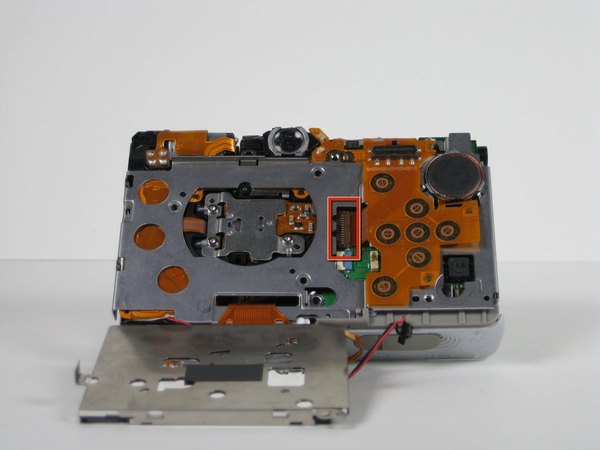

دوربین رو سر و ته کن تا بتونی کانکتور ZIF مشکی رنگ کوچیکی که وسط دستگاه قرار داره رو به‌راحتی ببینی.

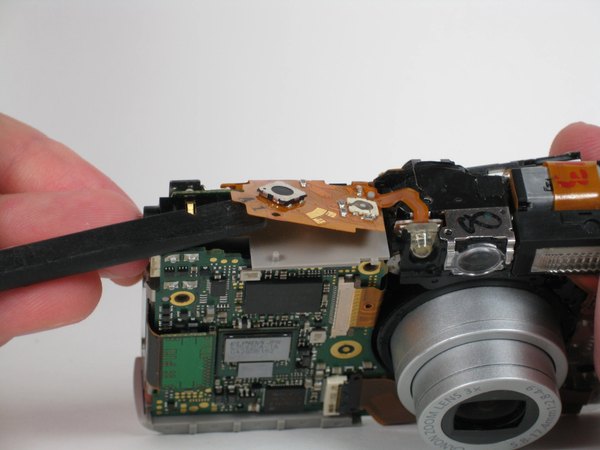

← با لبه تخت اسپاجر زبونه این کانکتور مشکی رو بالا بزن تا آزاد بشه. حالا فلت رو مستقیم به سمت بیرون بکش.

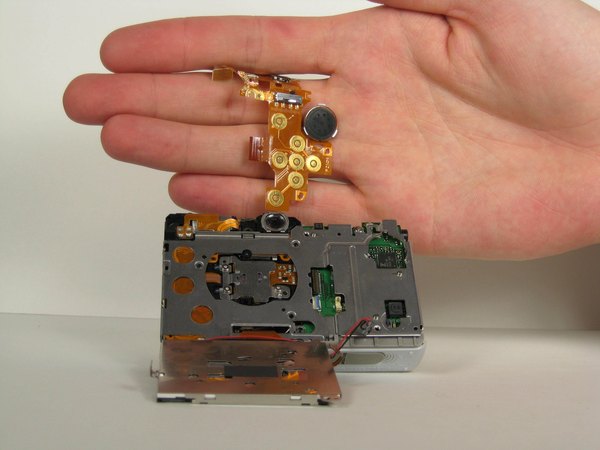

فلت نارنجی رنگ رو به‌طور کامل از روی دوربین بردار و کنار بذار.

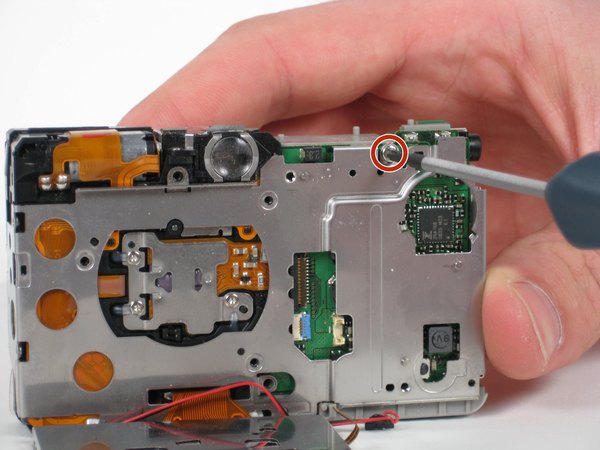

← با برداشتن فلت‌ها، الان یک پیچ چهارسوی 4.3 میلی‌متری در گوشه بالا سمت راست پشت دوربین نمایان شده، اون رو هم باز کن.

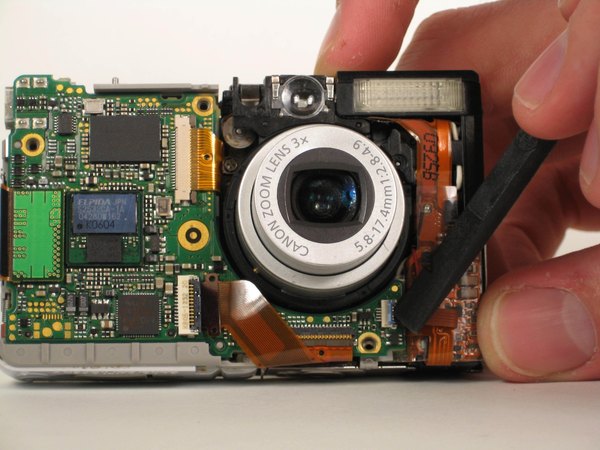

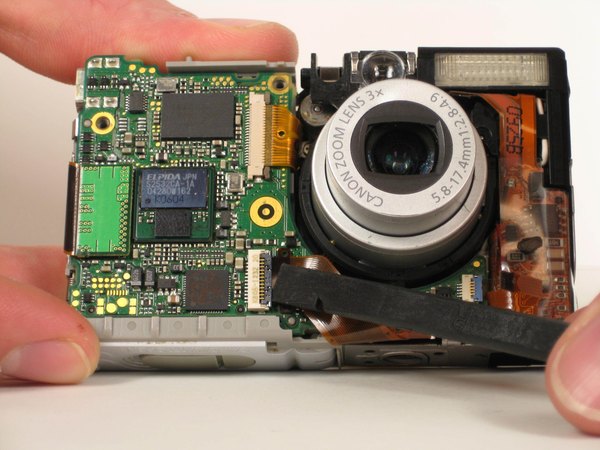

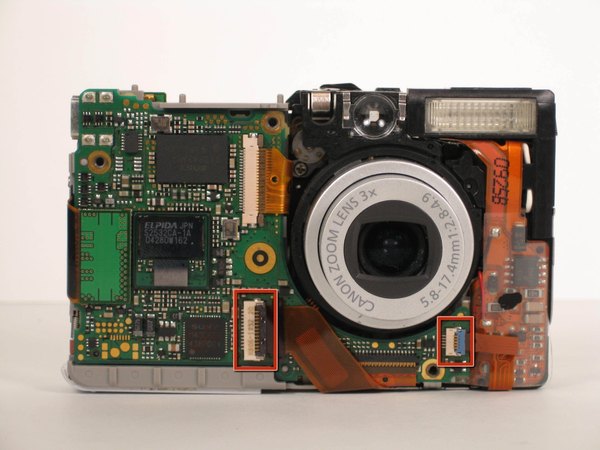

← تو قسمت جلوی دوربین دو تا کانکتور ZIF وجود داره که باید پیداشون کنی.

با استفاده از سمت تخت اسپاجر، زبونه روی کانکتور ZIF آبی رنگ رو به بالا بزن و فلت رو خیلی نرم و مستقیم به سمت بیرون بکش تا جدا بشه.

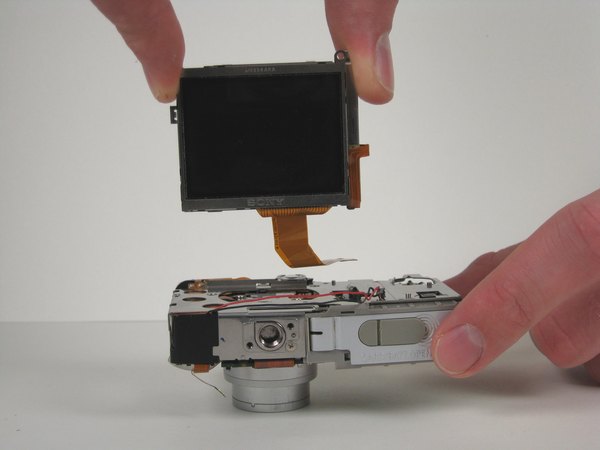

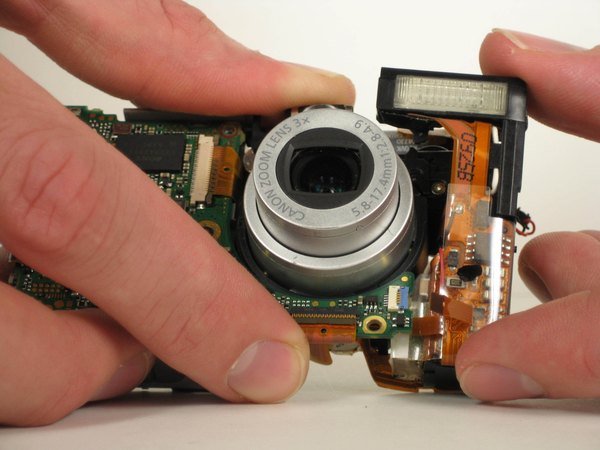

دوربین رو از سمت جلو روی میز یا سطح کارت بخوابون. با یه دستت قاب فلزی دوربین رو محکم نگه دار و با دست دیگه‌ت صفحه نمایش رو مستقیم به سمت بالا بکش. حواست باشه فلت صفحه نمایش کاملا از توی شیار قاب فلزی رد بشه و جایی گیر نکنه.

موقع بستن دوربین یادت نره که اول باید فلت صفحه نمایش رو از شیار مخصوصش روی شاسی فلزی رد کنی و بعد قاب فلزی پشت رو کامل ببندی.

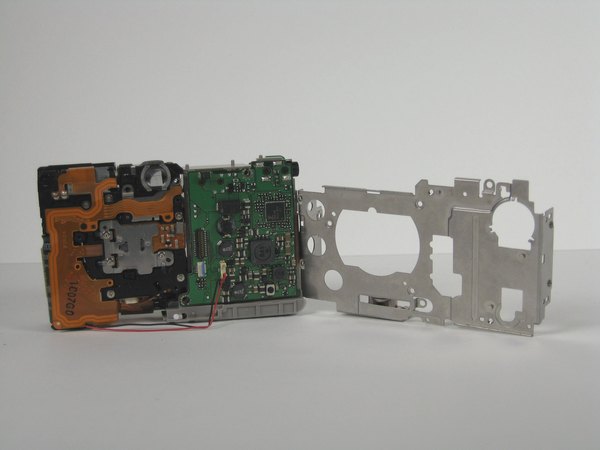

با کمک انگشتات قاب فلزی پشتی رو خیلی بااحتیاط از شاسی جدا کن.

به محض اینکه این قاب فلزی رو برداری، بدنه اصلی دوربین استحکامش رو از دست میده و ممکنه قطعاتش از هم باز بشن. پس حتما دوربین رو با هر دو دستت محکم نگه دار تا آسیبی به قطعات داخلی نرسه.

قاب فلزی و قسمت رزوه‌دار پایه نگهدارنده (محل اتصال سه‌پایه) رو کاملا از بدنه اصلی جدا کن.

یک هشدار خیلی مهم! قبل از اینکه بخوای به مجموعه فلش دست بزنی، مطمئن شو که خازن فلش کاملا تخلیه شده باشه یا حداقل حواست کاملا جمع باشه که انگشتت به پایه‌های خازن برخورد نکنه. خازن فلش می‌تونه برق رو برای مدت طولانی تو خودش نگه داره و یه شوک الکتریکی خطرناک بهت وارد کنه.

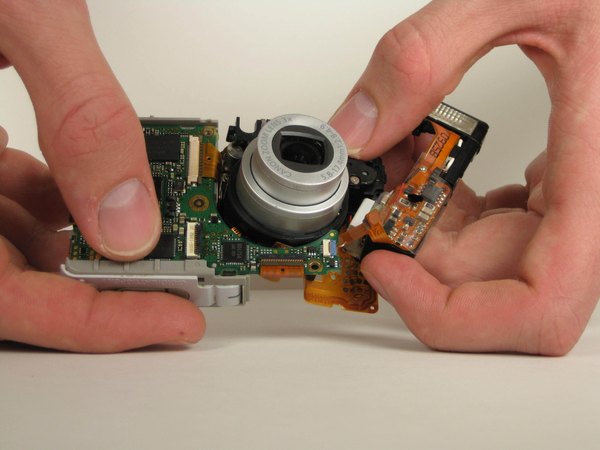

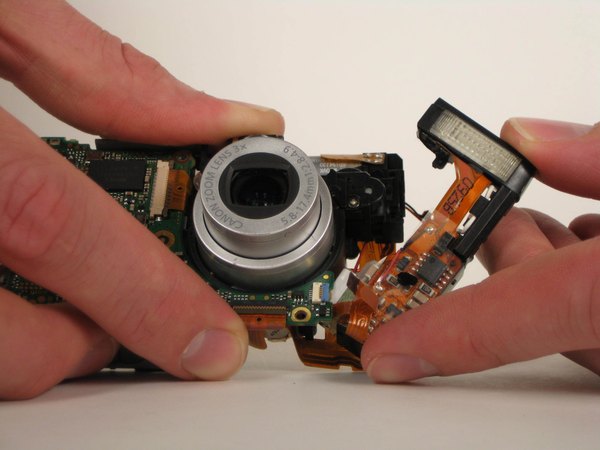

مجموعه فلش رو با احتیاط به سمت بالا بکش. حالا فلش رو به سمت بیرون بچرخون تا کاملا از شاسی دوربین فاصله بگیره.

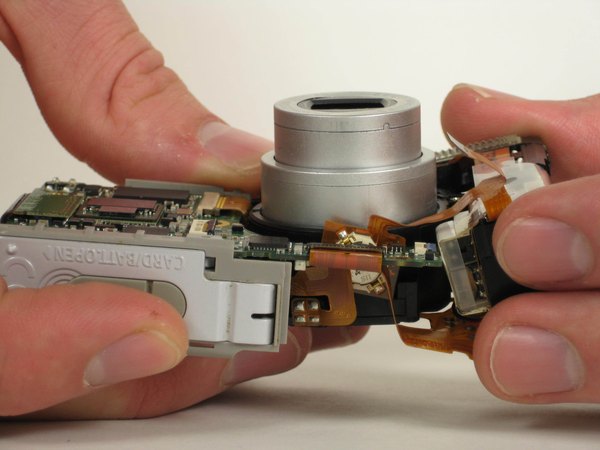

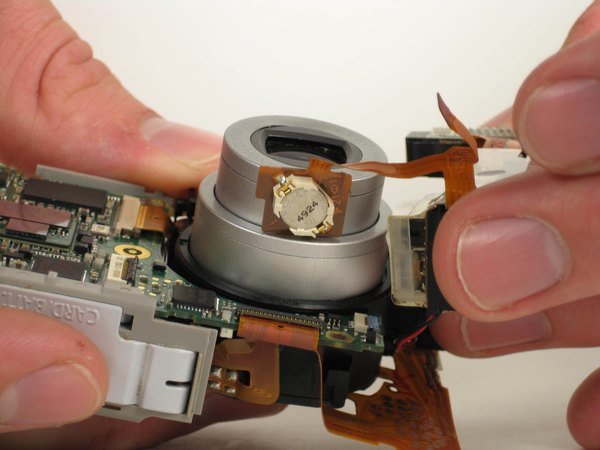

با انگشتات سعی کن یه فاصله و شکاف کوچیک بین قسمت پایینی مجموعه لنز و مادربرد ایجاد کنی. باتری سکه‌ای کوچیکی که روی مجموعه فلش هست رو از بین همین شکافی که باز کردی عبور بده. حالا مجموعه فلش رو به‌طور کامل از بقیه قسمت‌های دوربین جدا کن.

به همین راحتی تونستی فلش دوربینت رو باز کنی! برای بستن قطعه جدید، کافیه همین مراحلی که با هم جلو رفتیم رو از آخر به اول انجام بدی. یادت نره که تو کارهای تعمیری، نظم و حوصله حرف اول رو می‌زنه.
